Задача: Задана электрическая сеть с номинальным напряжением 10 кВ и фиксированным коэффициентом трансформации

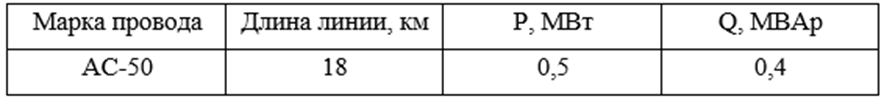

Задана электрическая сеть с номинальным напряжением 10 кВ и фиксированным коэффициентом трансформации 10/0,4 кВ трансформатора ТМ- 1000/10 (рисунок 1). Марка провода линии и её длина даны в таблице 3. Параметры нагрузки подключения на стороне 0,38 кВ трансформатора при номинальном напряжении 10 кВ приведены в таблице 3 и изменяются по статическим характеристикам
где P, Q – нагрузки при номинальном напряжении
Напряжение в точке питания U₁=10,5 кВ. Требуется определить мощность батареи конденсаторов, которую необходимо установить на шинах 0,38 кВ подстанции для повышения напряжения в этой точке на 5%. Определить изменение потерь активной мощности в результате установки батареи конденсаторов.
