Курсовая работа: Проектирование трансформатора ТМ-6300/10

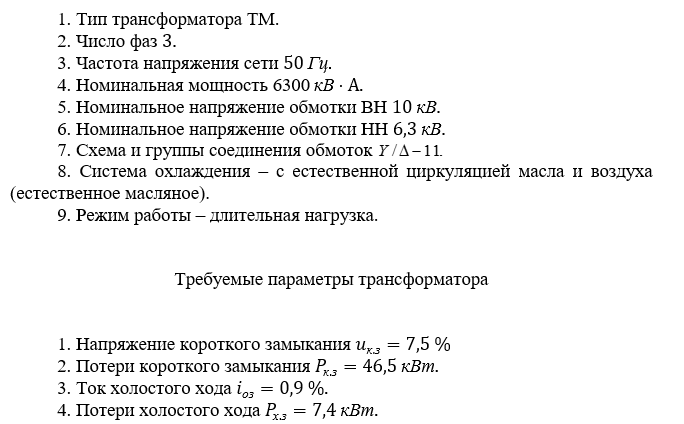

Выполнить расчет и конструктивную разработку трансформатора со следующими данными:

1. Тип трансформатора ТМ.
2. Число фаз
3. Частота напряжения сети
4. Номинальная мощность 6300
5. Номинальное напряжение обмотки ВН
6. Номинальное напряжение обмотки НН
7. Схема и группы соединения обмоток
8. Система охлаждения – с естественной циркуляцией масла и воздуха (естественное масляное).
9. Режим работы – длительная нагрузка.


Требуемые параметры трансформатора


1. Напряжение короткого замыкания
2. Потери короткого замыкания
3. Ток холостого хода
4. Потери холостого хода

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 4
1 Выбор основных размеров трансформатора 5
1.1 Расчет основных электрических величин трансформатора 5
1.2 Определение размеров главной изоляции обмоток 6
1.3 Выбор материала магнитной системы 7
1.4 Определение основных размеров трансформатора 7
2 Расчет обмоток 10
2.1 Выбор материала и конструкции обмоток 10
2.2 Расчет обмотки НН 10
2.2.1 Расчет катушечной обмотки НН 11
2.3 Расчет обмотки ВН 13
2.3.1 Расчет катушечной обмотки ВН 15
3 Определение параметров короткого замыкания 18
3.1 Расчет потерь короткого замыкания 18
3.2 Расчет напряжения короткого замыкания 20
3.3 Проверка обмоток трансформатора на механическую прочность при коротком замыкании 22
4 Расчет магнитной системы трансформатора 25
4.1 Определение размеров и массы магнитной системы: 25
4.2 Определение потерь холостого хода трансформатора 27
4.3 Определение тока холостого хода трансформатора 28
5 Тепловой расчет трансформатора 30
5.1 Тепловой расчет обмоток 30
5.2 Тепловой расчет бака трансформатора 31
5.2.1 Гладкий бак 33
5.2.2 Бак с охлаждающими трубами 33
5.3 Окончательный расчет превышений температуры 36
ЗАКЛЮЧЕНИЕ 37
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 38
