Курсовая работа: Совершенствование технологии изготовления деталей в энергомашиностроении
Описание

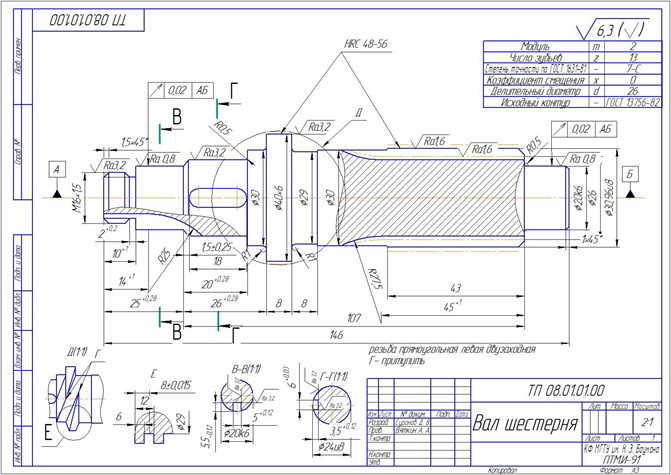

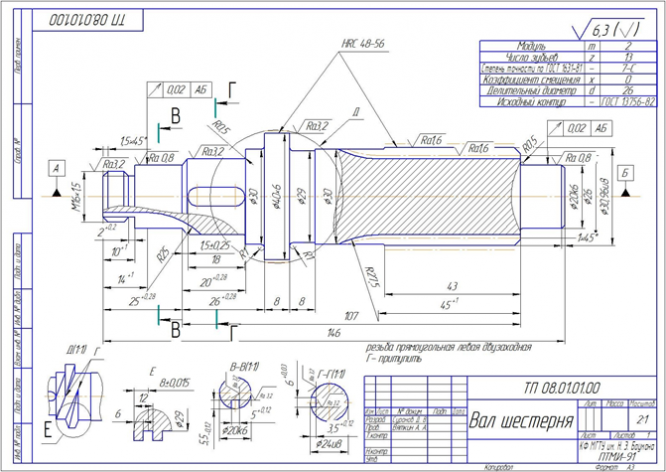

Деталь представляет собой вал-шестерню. Узел машины, в который входит данная деталь представляет собой электрическую таль. Данная деталь “Вал-шестерня” представляет собой тело вращения и относится к классу валов.
Изготовлена из конструкционной стали 40Х по ГОСТ 4543-2016, σв=610МПа и предназначена для передачи крутящих моментов посредством шестерни и зубчатого колеса в электрической тали. Деталь “Вал-шестерня” состоит из: двух подшипниковых шеек диаметром 20мм, также для установки зубчатого колеса при помощи шпоночного соединения предусмотрена поверхность диаметром d=24мм с закрытым шпоночным пазом глубиной h=3,5мм.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1 Служебное назначение и конструкция детали 4
2 Анализ технологичности конструкции детали 5
3 Выбор заготовки 8
3.1 Обоснование способа получения заготовки 8
3.2 Расчёт припусков для заготовки 10
4 Разработка маршрута обработки заготовки 13
4.1 Маршрутный технологический процесс 13
4.2 Операционные эскизы 15
4.3 Описание операций с применением ЧПУ 21
4.4 Описание операции с применением ЭХРО 26
5 Расчет режимов резания 30
6 Техническое нормирование 48
7 Станочные приспособления 50
Заключение 52
ЛИТЕРАТУРНЫЕ ИСТОЧНИКИ 53
Характеристики курсовой работы
Предмет
Учебное заведение
НИУ «МЭИ» Просмотров
1
Качество
Идеальное компьютерное
Размер
2,91 Mb
Список файлов
Primer_kp.docx
