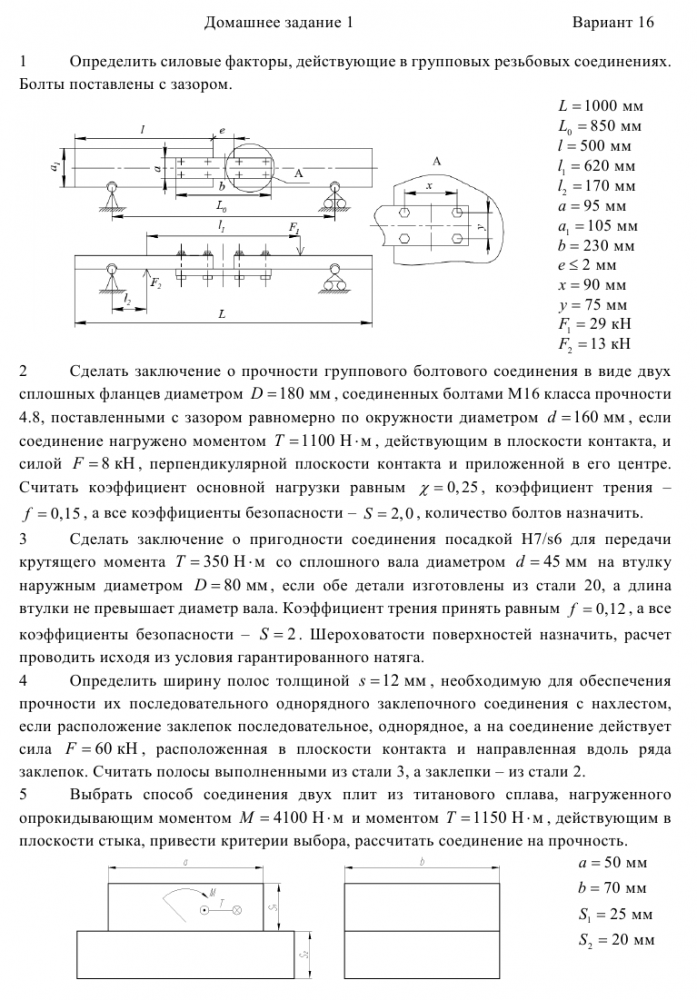

Идеально выполненное в Word домашнее задание по новым бланкам. Вариант 16

1 Определить силовые факторы, действующие в групповых резьбовых соединениях. Болты поставлены с зазором. 2 Сделать заключение о прочности группового болтового соединения в виде двух сплошных фланцев диаметром D =180 мм , соединенных болтами М16 класса прочности 4.8, поставленными с зазором равномерно по окружности диаметром d =160 мм , если соединение нагружено моментом T =1100 Н⋅м, действующим в плоскости контакта, и силой F = 8 кН , перпендикулярной плоскости контакта и приложенной в его центре. Считать коэффициент основной нагрузки равным χ = 0,25 , коэффициент трения – =f0 ,15, а все коэффициенты безопасности – S = 2,0 , количество болтов назначить.

3 Сделать заключение о пригодности соединения посадкой H7/s6 для передачи крутящего момента T = 350 Н⋅м со сплошного вала диаметром d = 45 мм на втулку наружным диаметром D = 80 мм, если обе детали изготовлены из стали 20, а длина втулки не превышает диаметр вала. Коэффициент трения принять равным f = 0,12 , а все коэффициенты безопасности – S = 2. Шероховатости поверхностей назначить, расчет проводить исходя из условия гарантированного натяга. 4 Определить ширину полос толщиной s =12 мм , необходимую для обеспечения прочности их последовательного однорядного заклепочного соединения с нахлестом, если расположение заклепок последовательное, однорядное, а на соединение действует сила F = 60 кН , расположенная в плоскости контакта и направленная вдоль ряда заклепок.

Считать полосы выполненными из стали 3, а заклепки – из стали 2. 5 Выбрать способ соединения двух плит из титанового сплава, нагруженного опрокидывающим моментом M = 4100 Н⋅м и моментом T =1150 Н⋅м, действующим в плоскости стыка, привести критерии выбора, рассчитать соединение на прочность. .
