ДЗ 1: Домашнее задание вариант Q

2022 г. (Word). Условие:
1. Определить максимальную допускаемую силу F, приложенную на расстоянии h=20 мм от центра одного из фланцев перпендикулярно к плоскости стыка группового болтового соединения в виде двух сплошных фланцев диаметром D=150 мм, соединенных восемью болтами М12 класса прочности 6.6, поставленными с зазором равномерно по окружности диаметром d=120 мм. Считать коэффициент основной нагрузки равным х=0,2, а все коэффициенты безопасности - S=1,5.
2. Определить остаточную силу в стыке деталей, соединенных болтовым соединением из трех болтов, затянутых на F_зат=15 кН, если внешняя отрывающая сила, действующая на соединение равна F=24 кН, а податливость стыка составляет а=0,25 от податливости болта.
3. Определить максимальную силу прессования сплошного стального вала в бронзовую втулку наружным диаметром D=50 мм при соединении их посадкой H7/r6 по диаметру d=30 мм. Шероховатости поверхностей назначить.
4. Труба из стали 40ХГСА длиной L=500 мм и диаметром D=80 мм приварена к стенке по контуру угловым швом электродом Э42А. На трубу действует поперечная сила F=8 кН. Рассчитать катет сварного шва.
5. Выбрать способ соединения с нахлестом бронзовых пластин, нагруженного моментом T=380 Нм и силой F=20 кН, действующим в плоскости стыка, привести критерии выбора, рассчитать соединение на прочность.
a=60 мм, b=100 мм, S₁=5 мм, S₂=5 мм.

Рассчитаны все задания. Оформлено в ворде. К задачам нарисованы необходимые расчетные схемы, даны исходные данные, сделан вывод. Все формулы и принятые коэффициенты имеют ссылки на страницы методички. Работа была проверена преподавателем и зачтена.

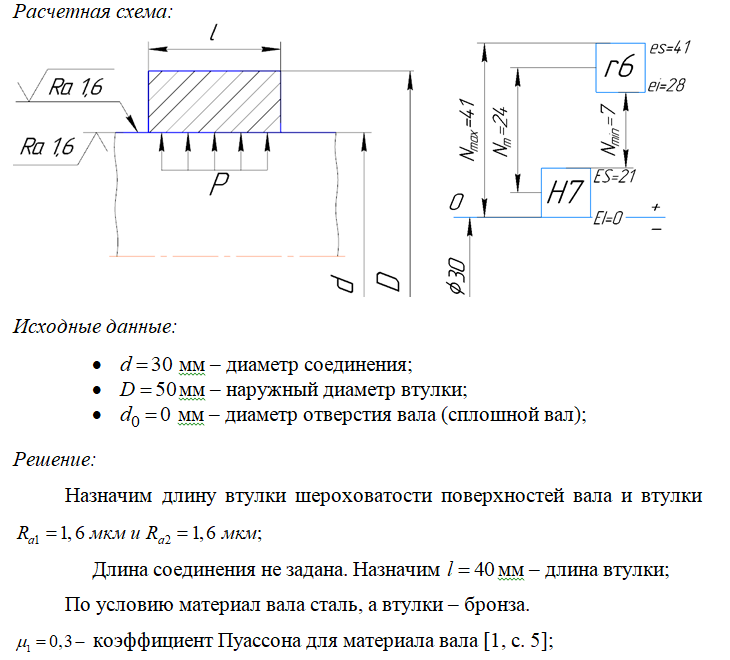

Пример оформления:
