ДЗ 2: Проектный расчет на прочность цилиндрических и конических зубчатых передач вариант 12
Описание
Таблица 1. Основные данные
Материал колес | |||
Шестерня | Сталь 40Х+закалка | ||
Колесо | Сталь 40Х+закалка | ||
Расположение шестерни на валу | Симметричное | ||
Момент вращения на ведущем валу, Нм | 76 | ||
Частота вращения ведущго вала, мин-1. | 720 | ||
Передаточное число | 4.5 | ||
Делительный диаметр колеса | d | 172.292 | мм |
Модуль | m | 0.8 | мм |
Угол наклона зубьев | | 16.021 | град. |
Коэффициент ширины | | 0.45 | - |
Коэффициент смещения | | 0.0 | - |
- Определить неизвестные геометрические параметры передачи – межосевое расстояние, числа зубьев шестерни и колеса, делительные, основные и начальные диаметры, диаметры вершин и впадин зубьев, высоту зубьев, ширину зубчатого венца колеса и шестерни;
- Определить силы, действующие в зацеплении;

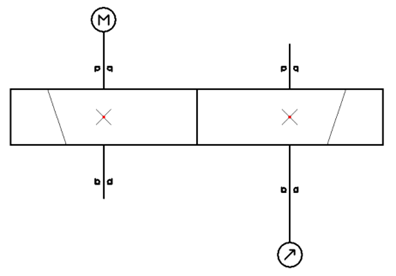

- Начертить зубчатое зацепление в масштабе, обозначив на нем силы, действующие в зацеплении.
- Провести проверочный расчет на контактные прочность и выносливость, изгибные прочность и выносливость.
Проектный расчет на прочность цилиндрических и конических зубчатых передач.
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Просмотров
34
Качество
Идеальное компьютерное
Размер
223,95 Kb
Список файлов
«Проектный расчет на прочность цилиндрических и конических зубчатых передач».docx
