ДЗ С-21: Расчет соединений вариант 5
Описание

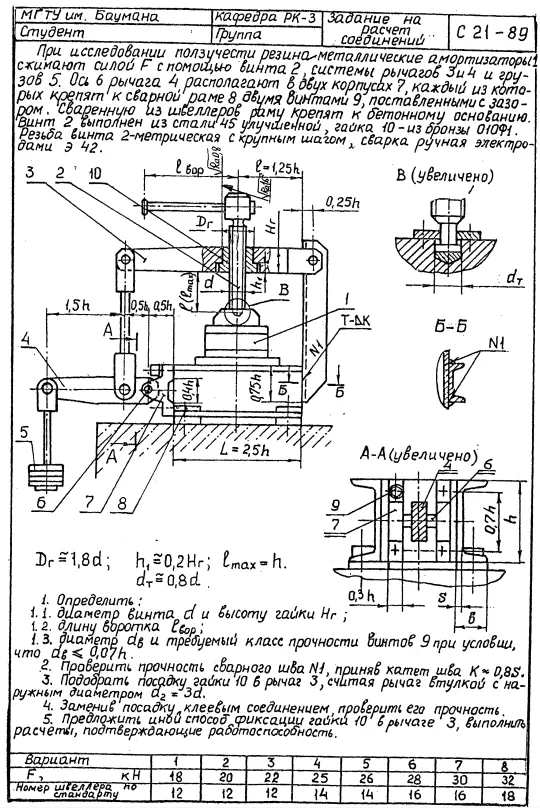

При исследовании ползучести резинометаллические ароматизаторы 1 сжимают силы F с помощью винта 2, система рычагов 3 и 4 и грузов 5. Ось 6 рычага 4, располагают в двух корпусах 7, каждый из которых крепят к сварной раме 8 двумя винтами 9, поставленными с зазором. Сваренную из швеллеров раму крепит бетонном основании. Винт 2 выполнен из стали 45 улучшенный, а гайка 10 – из бронзы О10Ф1. Резьба винта 2 – метрическая с крупным шагам, сварка ручная электродами Э42
Определить:
1. Диаметр винта и высоту гайки
2. Длину воротка
3. Диаметр и требуемый класс прочности винтов 9 при условии, что
4. Проверить прочность сварного шва, приняв катет
5. Подобрать посадку гайки 10 в рычаг 3, считая рычаг втулкой с наружным диаметром
6. Предложить иной способ фиксации гайки 10 в рычаг 3, выполнить расчёты, подтверждающий работоспособность
![]()
Определить:
1. Диаметр винта и высоту гайки
2. Длину воротка
3. Диаметр и требуемый класс прочности винтов 9 при условии, что
4. Проверить прочность сварного шва, приняв катет
5. Подобрать посадку гайки 10 в рычаг 3, считая рычаг втулкой с наружным диаметром
6. Предложить иной способ фиксации гайки 10 в рычаг 3, выполнить расчёты, подтверждающий работоспособность
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Просмотров
171
Размер
2,34 Mb
Список файлов
c21 - Вариант 5.docx
