Для студентов МГТУ им. Н.Э.Баумана по предмету Детали машин (ДМ)"Привод цепного транспортера с одноступенчатым цилиндрическим редуктором внутреннего зацепления и цепной передачей""Привод цепного транспортера с одноступенчатым цилиндрическим редуктором внутреннего зацепления и цепной передачей"
4,815547
2023-11-182023-11-18СтудИзба
Курсовая работа ГСЮ: "Привод цепного транспортера с одноступенчатым цилиндрическим редуктором внутреннего зацепления и цепной передачей"
Описание
В архиве:
1) Чертежи - 7 листов (общий вид привода, общий вид редуктора, редуктор в разрезе, приводной вал, ведомая звездочка цепной передачи, быстроходный вал, тихоходное колесо).
2) Листы спецификаций - 4 листа (1 лист - спецификация привода и 3 листа спецификации редуктора).
3) Пояснительная записка с расчетами.
4) Файл-распечатка из программы pdm с расчетами редуктора.
5) Файл-распечатка из программы pdm с расчетами цепной передачи.
6) 3D-модели всех деталей, необходимых для сборки редуктора, приводного вала, звездочки и быстроходной муфты (за исключением стандартных крепежных изделий - их можно найти в библиотеке Inventor).
7) Упрощенные 3D-модели основных узлов привода (электродвигатель, быстроходная (упругая компенсирующая) муфта, редуктор, звездочки цепной передачи и приводной вал) для сборки модели привода.

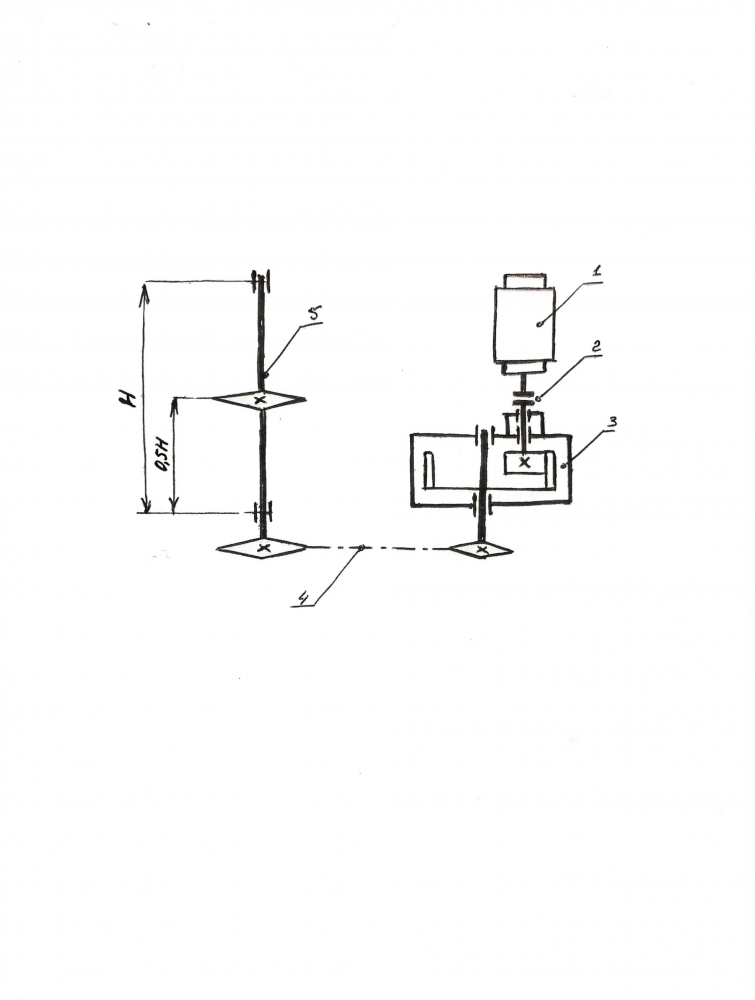

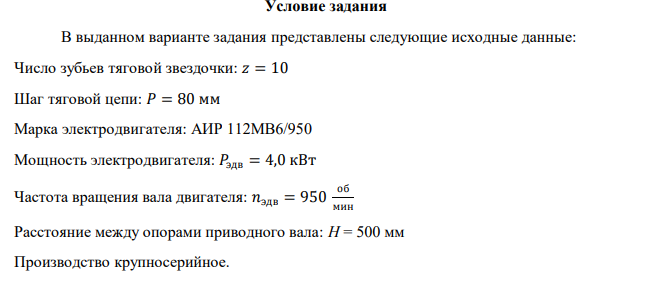

Файлы условия, демо
Характеристики курсовой работы
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Программы
Просмотров
6
Качество
Идеальное компьютерное
Размер
48,68 Mb
Список файлов
Редуктор одноступенчатый крупносерийный
OldVersions
Редуктор одноступенчатый цилиндрический с внутренним зацеплением.0031.iam
Детали
Приводной вал
OldVersions
Вал приводной без крепежа.0021.iam
Вал приводной.0025.iam
Вал.0029.ipt
Венец тяговой звездочки.0014.ipt
Винт установочный М8х35 ГОСТ 1482-84.0002.ipt
Втулка тяговой звездочки.0012.ipt
Кольцо пружинное внешнее упорное.0005.ipt
Корпус подшипника ШМ120.0011.ipt
Манжета внешняя.0002.ipt
Манжета внутренняя.0002.ipt
Опора без болтов.0002.iam
Опора.0001.iam
Плав.крышка внешняя.0012.ipt
Плав.крышка внутренняя.0012.ipt
Плав.крышка внутренняя.0013.ipt
Подшипник №1213.0001.ipt
Приводной вал (полный).0035.iam
Приводной вал.0029.iam
Прокладка.0002.ipt
Фикс.крышка внешняя.0015.ipt
Фикс.крышка внутренняя.0014.ipt
Шайба торцевая ГОСТ14734-69 (№7019-637).0001.ipt
Шпонка 20х12х70.0006.ipt
Штифт 5m6х16.0001.ipt
Вал приводной без крепежа.iam
