Курсовая работа: Обводной редуктор управления закрылками вариант 4
Описание
Мощность на входе W1 | 1700 |
Частота вращения выходного вала n2 | 600 |
Передаточное отношение i | 3,5 |
Назначенный ресурс Th | 1000 |
Коэффициент динамичности внешней нагрузки Kд | 1,2 |
Время цикла t1 | 0,25 |
Задание: спроектировать обводной редуктор управления закрылками.
Курсовая работа содержит расчёт цилиндрической зубчатой передачи, прочностной расчёт зубчатой передачи, проектировочный расчёт валов, прочностные расчёты валов и прочностной расчёт соединения зубчатого колеса и вала.
Технические требования:
- Механизм редуктора должен устанавливаться на подредукторной монтажной раме с помощью призонных болтов. Расстояние между осями болтов не более 100 мм.
- Смазку подшипников и зацепления осуществлять разбрызгиванием. Предусмотреть отверстия в корпусе редуктора для слива и залива масла.
- Герметичность корпуса обеспечить прокладкой и манжетками уплотнения.
Условия эксплуатации:
- Интервал изменения температур окружающей среды от +50°С до -40°С.
- Относительная влажность воздуха до 98%.
- Механизм работает в условиях повышенных вибраций.

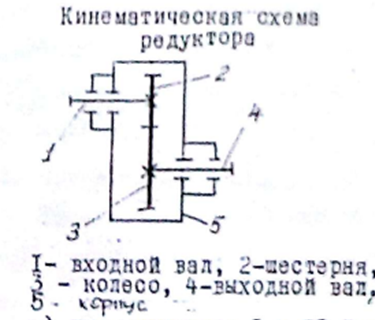

Кинематическая схема редуктора:
