Курсовая работа 8: Курсовой проект. Привод ленточного конвеера с цилиндрическим редуктором.
Описание
Техническая характеристика привода:Электродвигатель АИР 132 S8 (мощность 4 кВт, частота вращения 716 об/мин)
Редуктор цилиндрический
Частота вращения на выходном валу редуктора - 34.1 об/мин
Общее передаточное число привода - 16
Вращающий момент на выходном валу - 970 Нм
Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 349,27
2. Общее передаточное число редуктора 4,61
3. Передаточное число быстроходной ступени 2,05
4. Передаточное число тихоходной ступени 2,56
5. Вращающий момент на тихоходном валу, Нм 970,7
Графическая часть содержит общий вид привода, 2 сборочных чертежа редуктора и 3 чертежа деталировки (вал-шестерня, муфта, крышка).
Курсовой проект содержит 4 листа формата А1, 1 лист формата А2, 2 листа формата А, 2 спецификации,44 страница пояснительной записки, содержащей 3 рисунков, 4 таблицу и 9 источников.
Редуктор цилиндрический
Частота вращения на выходном валу редуктора - 34.1 об/мин
Общее передаточное число привода - 16
Вращающий момент на выходном валу - 970 Нм
Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 349,27
2. Общее передаточное число редуктора 4,61
3. Передаточное число быстроходной ступени 2,05
4. Передаточное число тихоходной ступени 2,56
5. Вращающий момент на тихоходном валу, Нм 970,7
Графическая часть содержит общий вид привода, 2 сборочных чертежа редуктора и 3 чертежа деталировки (вал-шестерня, муфта, крышка).
Курсовой проект содержит 4 листа формата А1, 1 лист формата А2, 2 листа формата А, 2 спецификации,44 страница пояснительной записки, содержащей 3 рисунков, 4 таблицу и 9 источников.

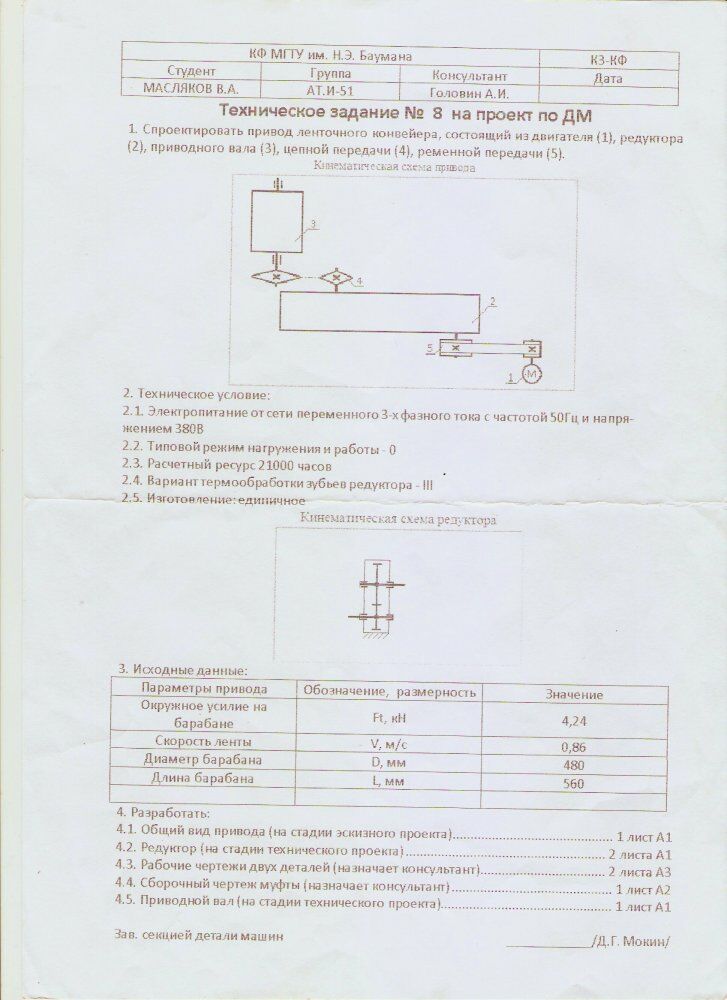

Файлы условия, демо
