Курсовая работа ДМ: Привод ленточного транспортера вариант 457
-62%
Описание
Привод ленточного транспортера
ДМ 457-01
Содержание
Введение31. Кинематический расчет 4
2. Расчет зубчатой передачи6
3. Разработка компоновочной схемы
3.1 Эскизное проектирование валов7
3.2 Расчет расстояния между деталями передач8
3.3 Выбор типов подшипников и схемы их установки8
4. Расчет подшипников
4.1 Расчет подшипников на промежуточном валу9
4.2 Расчет подшипников на тихоходном валу13
4.2 Расчет подшипников на приводном валу17
5. Расчет валов на статическую прочность и сопротивление усталости
5.1 Расчет промежуточного вала20
5.2 Расчет тихоходного вала22
5.2 Расчет приводного вала24
6. Расчет шпоночных соединений26
7. Список использованной литературы28
Приложения29
Введение
Ленточный конвейер - транспортирующее устройство непрерывного действия с рабочим органом в виде ленты.Ленточный конвейер является наиболее распространённым типом транспортирующих машин. В данном проекте он служит для горизонтального перемещения насыпных или штучных грузов. Применяется в отапливаемом помещении.
Привод ленточного конвейера состоит из электродвигателя, цилиндрического косозубого вертикального мотор-редуктора, выполненного по сосной схеме, муфты и приводного вала.
Редуктор служит для преобразования движения с изменением угловых скоростей и моментов с помощью зубчатых передач. Корпус определяет взаимное расположение деталей передач, воспринимает возникающие силы, служит для защиты деталей от загрязнения и обеспечения смазывания.
Муфта предназначена для передачи момента с редуктора на приводной вал.

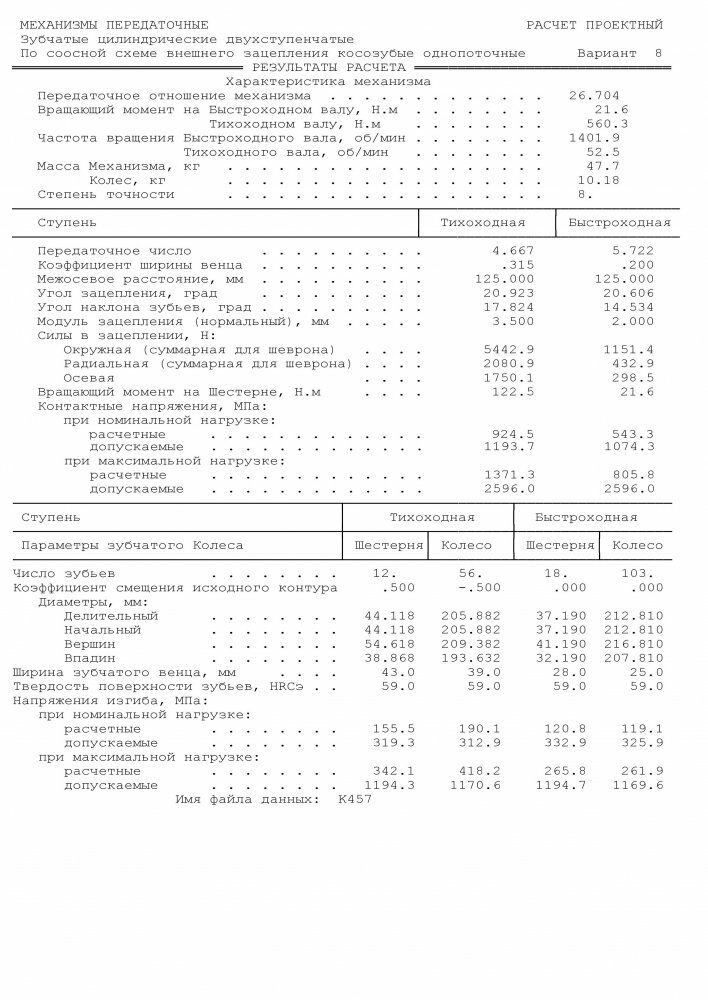

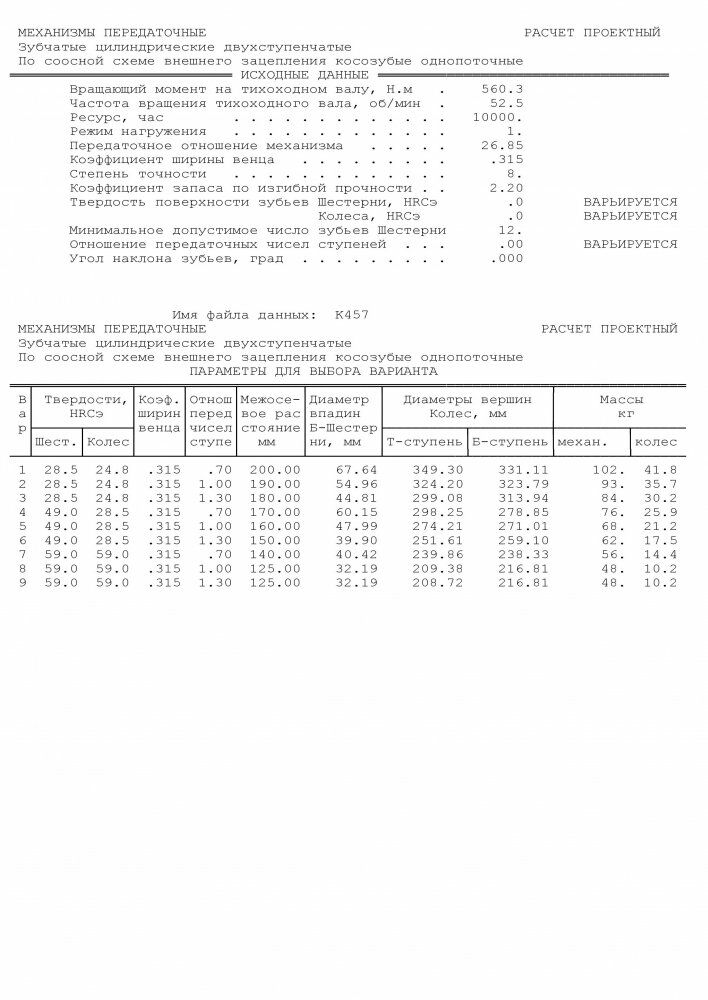

Распечатки![]()
Чертежи

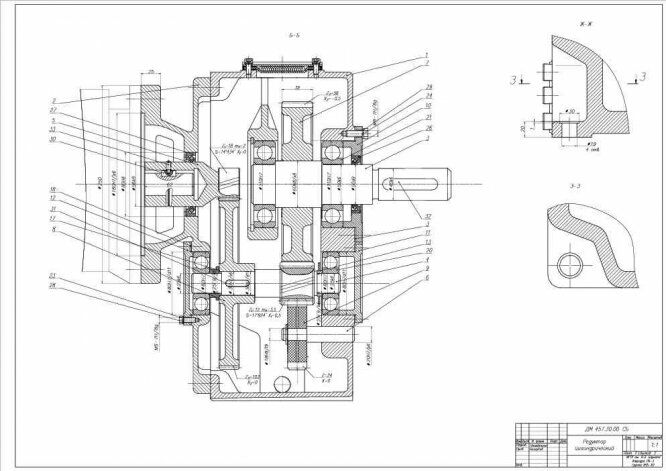

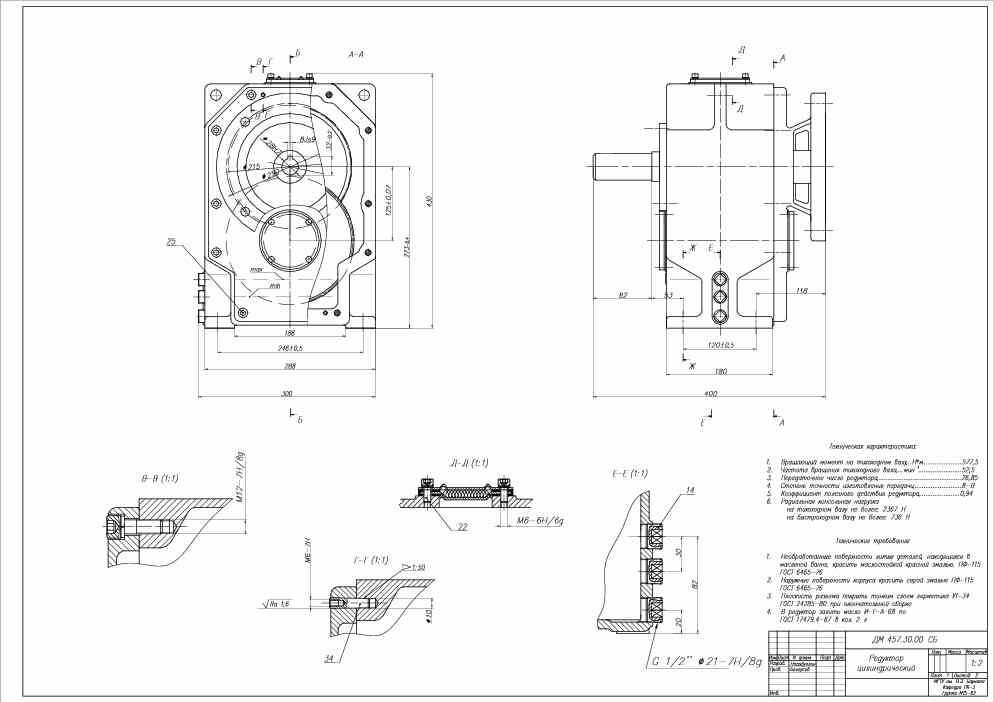

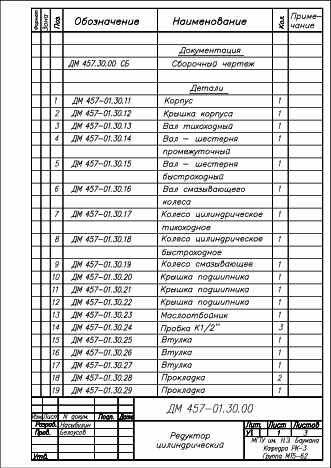

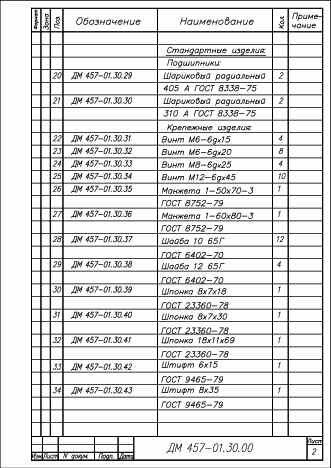

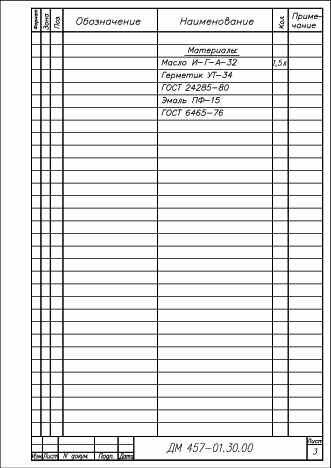

Лист 1-2 - Редуктор![]()
![]()
![]()
![]()
![]()

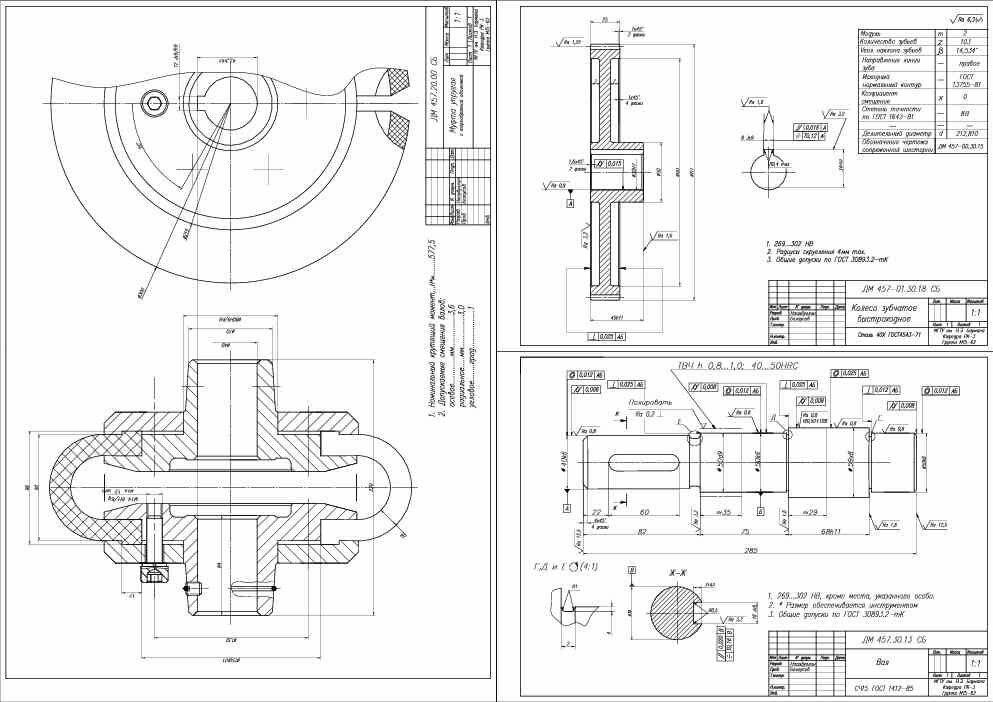

Лист 3 - Деталировка (Муфта упругая с торообразной оболочкой; Колесо зубчатое быстроходное; Вал тихоходный)
Лист 3 - Деталировка (Муфта упругая с торообразной оболочкой; Колесо зубчатое быстроходное; Вал тихоходный)

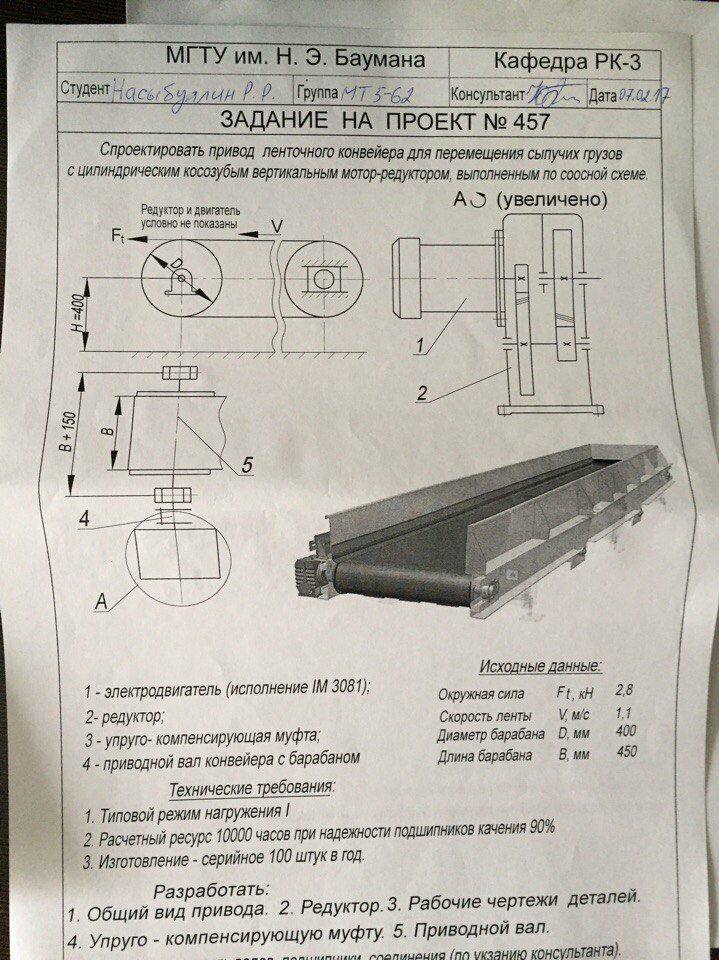

Файлы условия, демо
