Вопросы/задания к заданиям 2: Условие РГЗ №2
Описание
- 1. Рассчитать полосовой цифровой фильтр (ПФ) 3 порядка (для чётных подвариантов - фильтр Чебышёва, для нечётных - фильтр Баттерворта).

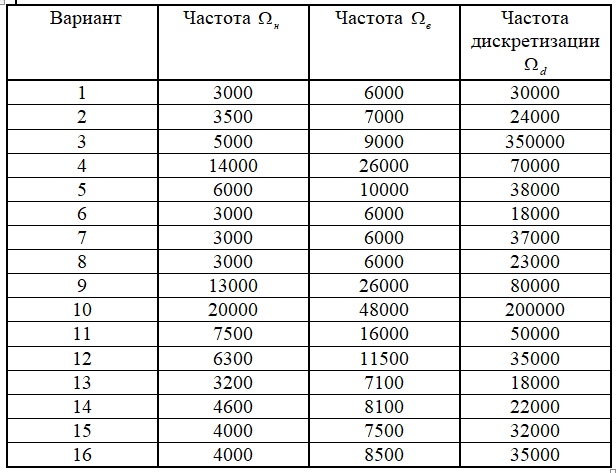

- частота дискретизации аналогового сигнала; нижняя и верхняя граничные частоты полосы пропускания, приведенные к частотам аналогового сигнала - табл. 1 ;
- преобразование ФНЧ в полосовой фильтр провести для аналогового фильтра ;
- аналого-цифровую трансформацию ПФ провести методом билинейного преобразования ;
- параметр для фильтра Чебышёва принять равным 0.4.
- 2. Построить структурную схему ЦФ в произвольной форме; коэффициенты фильтра не должны быть комплексными. Записать разностное уравнение ЦФ.
- 3. Рассчитать и построить АЧХ, ФЧХ и ИХ цифрового фильтра.
![]()
