Задача: 68. Построить недостающие проекции точек М и К, принадлежащих:а) поверхности коноида, заданного направляющими
Описание

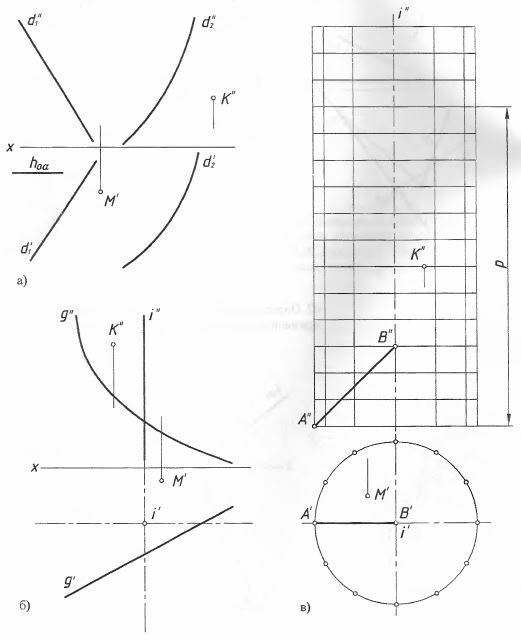

68. Построить недостающие проекции точек М и К, принадлежащих:
а) поверхности коноида, заданного направляющими d1 и d2 и плоскостью параллелизма α;
б) поверхности вращения, заданной осью i и образующей g;
в) поверхности правого косого закрытого геликоида с осью i, образующей АВ и шагом p.
Построить фронтальные очерки заданных поверхностей.
а) поверхности коноида, заданного направляющими d1 и d2 и плоскостью параллелизма α;
б) поверхности вращения, заданной осью i и образующей g;
в) поверхности правого косого закрытого геликоида с осью i, образующей АВ и шагом p.
Построить фронтальные очерки заданных поверхностей.
Характеристики решённой задачи
Предмет
Просмотров
9407
Скачиваний
1768
Качество
Скан печатных листов
Размер
422,99 Kb
Список файлов
- 2-2847-1407839146-68s.jpg 459,68 Kb
2-2847-1407839146-68s
Распознанный текст из изображения:
ТОЧКА И ЛИНИЯ НА ПОВЕРХНОСТИ
68. Построить недостающие проекции точек М и К, принадлежащих: а) поверхности коноида, заданного направляющими й, и д, и плоскостью параллелизма 0,;
б) поверхности вращения, заданной осью 1 и образующей д; в) поверхности правого косого закрытого,геликоида с осью 1, образующей АВ и
шагом р.
Ф'
Построить фронтальные очерки заданных поверхностей ..
