ДЗ: Расчет потенциалов электрического поля сердца для бесконечной однородной модели среды
Описание
Расчетное задание
Электрическая активность сердца моделируется дипольным эквивалентным электрическим
генератором. Вектор D электрического токового диполя сердца расположен во фронтальной

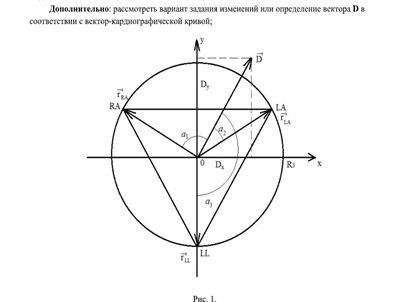

плоскости, совпадающей с плоскостью расположения точек измерения потенциалов LA, RA и LL (плоскостью треугольника Эйнтховена), и «закреплён» отрицательным полюсом в центре
координат. За период кардиоцикла Т=1 с конец вектора D совершает движение по кардиоиде во
фронтальной плоскости, совпадающей с плоскостью xOy. Максимальное амплитудное значение
вектора D за период Т, расположение кардиоиды и направление вращения вектора D относительно центра координат указаны в листе задания.
Рассчитать потенциалы φRA(t), φLA(t), φLL(t) и разности потенциалов ∆φI(t), ∆φII(t), ∆φIII(t),
регистрируемые в I, II и III стандартных отведениях, а также φAVL(t), φAVR(t), φAVF(t) и
изменения всех параметров в течение кардиоцикла, построить графики соответствующих
временных зависимостей. Модель среды – бесконечная однородная с удельным сопротивлением
500 Ом*см (легочная ткань). При расчете принять во внимание, что для основных клинических
систем отведений при регистрации ЭКГ геометрические соотношения определяются
равносторонним треугольником Эйнтховена, вписанным в окружность радиуса R3, значение
которого указано в листе задания.
Вариант 15.
Максимальное амплитудное значение
вектора D за период Т:
Тип телосложения гиперстенический, следовательно, положение кардиоиды в плоскости ХОY: Под углом 0 градусов в положительном направлении оси Ox.
Направление вращения вектора D
относительно центра координат — по часовой стрелке. R3=17 см.
Характеристики домашнего задания
Список файлов
- ДЗ (вариант 15) биофиз.pdf 1,12 Mb
