Расчет напряженно-деформированного состояния тонкой цилиндрической оболочки с наполнителем под действием осевой перегрузки
Описание

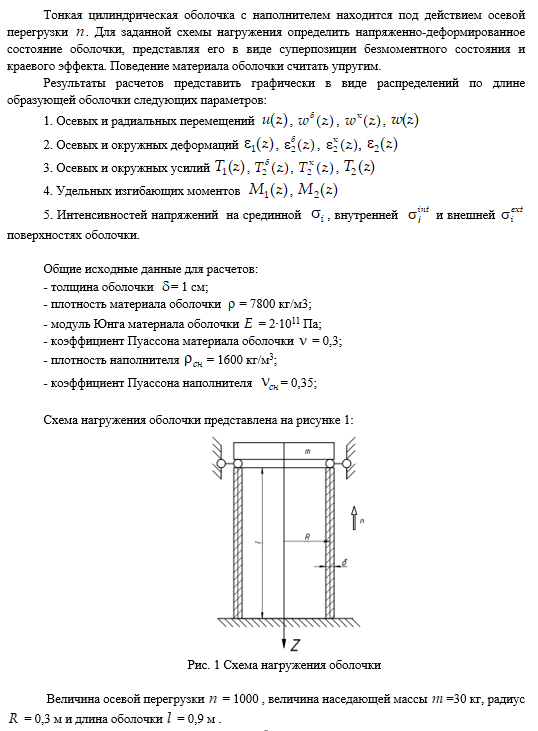

Тонкая цилиндрическая оболочка с наполнителем находится под действием осевой перегрузки . Для заданной схемы нагружения определить напряженно-деформированное состояние оболочки, представляя его в виде суперпозиции безмоментного состояния и краевого эффекта. Поведение материала оболочки считать упругим.
Результаты расчетов представить графически в виде распределений по длине образующей оболочки следующих параметров:
1. Осевых и радиальных перемещений , , ,
2. Осевых и окружных деформаций , , ,
3. Осевых и окружных усилий , ,,
4. Удельных изгибающих моментов ,
5. Интенсивностей напряжений на срединной , внутренней и внешней поверхностях оболочки.
Общие исходные данные для расчетов:
- толщина оболочки = 1 см;
- плотность материала оболочки = 7800 кг/м3;
- модуль Юнга материала оболочки = 2∙1011 Па;
- коэффициент Пуассона материала оболочки = 0,3;
- плотность наполнителя = 1600 кг/м3;
- коэффициент Пуассона наполнителя = 0,35;
