Что такое гироскоп: принцип работы и применение

Гироскоп — это устройство, способное точно определять и измерять изменение углов ориентации тела в пространстве. Если говорить просто, он отвечает на вопрос: «Как сильно и в какую сторону я наклонился или повернулся?». Его работа основана на фундаментальном физическом законе — законе сохранения момента импульса.

Принцип работы: почему волчок не падает?

Представьте себе обычный детский волчок (юлу), раскрученный на столе. Пока он вращается с большой скоростью, он устойчиво стоит на своей острой ножке и сопротивляется попыткам его опрокинуть. Это и есть гироскопический эффект в действии.

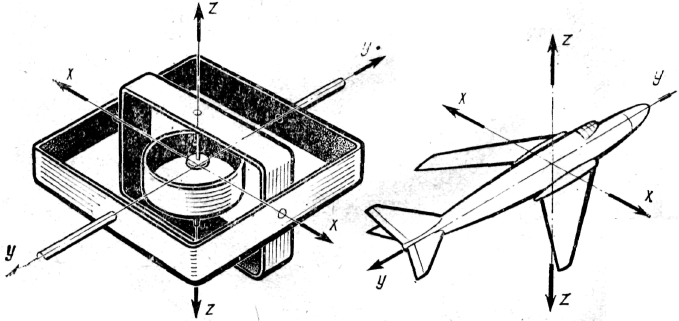

Любой гироскоп имеет три основных компонента:

1. Вращающийся ротор (маховик). Это самое сердце устройства — тяжелый диск, раскрученный до очень высоких скоростей.

2. Подвес (рамка). Он позволяет ротору свободно вращаться в любой плоскости, изолируя его от внешних воздействий.

3. Основание. Крепится к объекту, ориентацию которого нужно измерять (например, к корпусу телефона).

Ключевые свойства, вытекающие из принципа работы:

• Гироскопическая инертность (или устойчивость): Ось вращения маховика стремится сохранить свое направление в пространстве неизменным, как стрелка компаса. Если вы попытаетесь наклонить основание гироскопа, ось маховика останется направленной в ту же точку Вселенной.

• Прецессия: Это самое удивительное свойство. Если к вращающемуся гироскопу приложить внешнюю силу, пытающуюся наклонить его ось, он отреагирует не так, как неподвижный объект. Он начнет поворачиваться не в ту сторону, куда его толкают, а в перпендикулярную. Это и есть прецессия.

Простая аналогия: Если вы попытаетесь наклонить быстро вращающийся велосипедное колесо, держа его за ось с двух сторон, то вместо наклона оно будет поворачиваться в ваших руках. Это и есть прецессия.

От механических чудес к микрочипам: виды гироскопов

• Механические гироскопы: Классический вариант с вращающимся ротором в подвесе. Использовались в первых системах навигации кораблей, самолетов и космических аппаратов. Они очень точные, но громоздкие, хрупкие и требуют времени на раскрутку.

• Оптические гироскопы (лазерные гироскопы): В них нет движущихся частей. Они используют два луча лазера, бегущих по кругу в противоположных направлениях. При повороте устройства один луч начинает обгонять другой из-за эффекта Саньяка. Измеряя эту разницу, вычисляют скорость и угол поворота. Это основа инерциальных навигационных систем в современной авиации.

• МЭМС-гироскопы (Micro-Electro-Mechanical Systems): Это те самые микроскопические чипы, которые стоят в вашем смартфоне, фитнес-браслете и квадрокоптере. Они работают по другому принципу, определяя силы Кориолиса, действующие на микроскопические вибрирующие массы внутри кристалла. Они дешевы, миниатюрны и потребляют мало энергии, хотя и уступают в точности своим старшим братьям.

Понимание принципов работы таких сложных устройств, как гироскоп, требует качественных учебных материалов. При изучении курсов физики, механики или робототехники вам могут пригодиться дополнительные ресурсы. На Студизбе вы можете найти конспекты лекций, решенные задачи и лабораторные работы по этим темам, которые помогут глубже разобраться в предмете.

Где мы встречаем гироскопы? Области применения

1. Навигация: Самолеты, космические корабли, подводные лодки и беспилотные автомобили используют гироскопы в инерциальных навигационных системах (ИНС). Они отслеживают все перемещения объекта, когда GPS недоступен (например, под водой или в тоннеле).

2. Стабилизация: Это одна из самых зрелищных областей. Гироскопы стабилизируют:

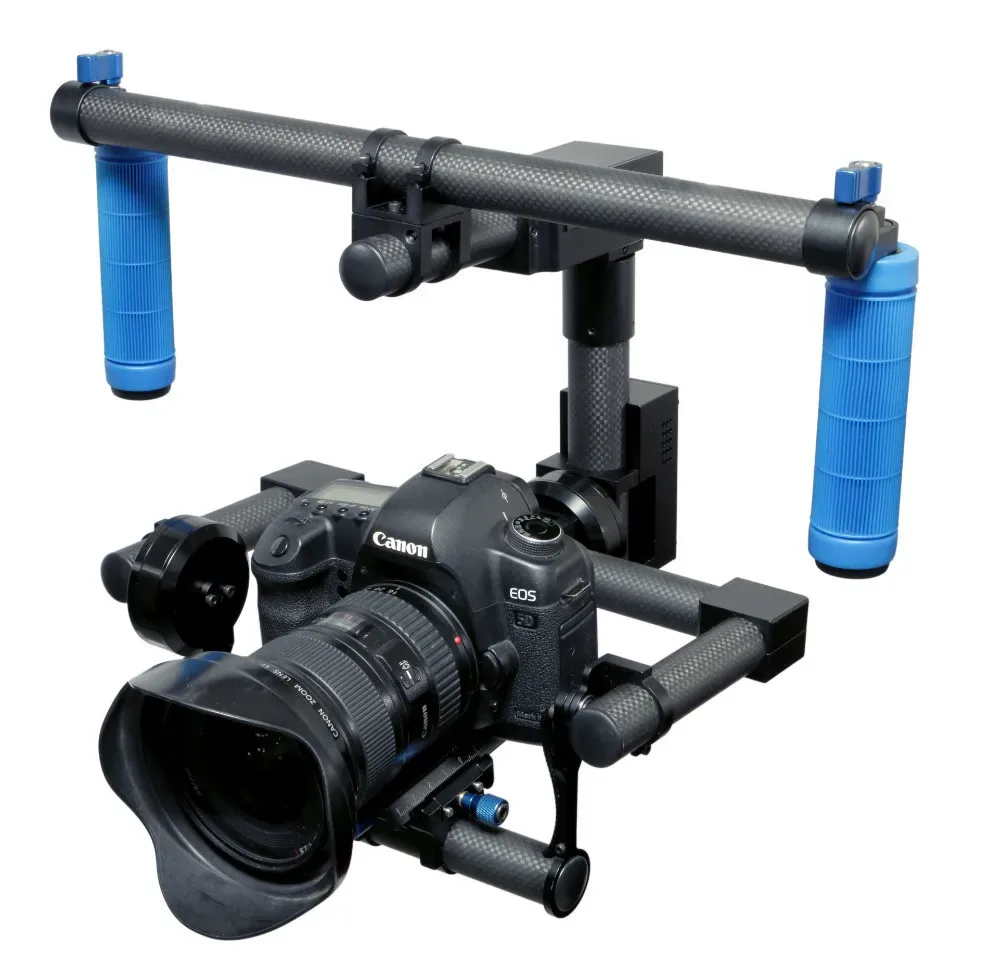

   • Камеры и подвесы, чтобы видео было плавным даже при тряске.

   • Морские суда (системы успокоения качки).

   • Сегвеи и гироскутеры. Датчик определяет ваш наклон вперед и подает команду двигателю ехать вперед, чтобы не дать вам упасть.

   • Телескопы и системы наведения оружия.

3. Потребительская электроника:

   • Смартфоны и планшеты: Поворот экрана, управление в мобильных играх (например, рулевое колесо), панорамная съемка.

   • Фитнес-трекеры: Подсчет шагов, отслеживание фаз сна.

   • VR/AR-шлемы: Отслеживают повороты вашей головы, чтобы менять картинку в виртуальном мире.

Вывод: Гироскоп прошел путь от забавной физической игрушки до ключевого компонента, лежащего в основе высоких технологий. От простого волчка до наночипа в вашем кармане — все они подчиняются одним и тем же фундаментальным законам физики, позволяя машинам «чувствовать» свое движение и ориентироваться в пространстве.
