3 Расчет и обоснование нормативов технологических потерь электроэнергии при ее передаче по

электрическим сетям

3.1 Состав комплекса программ РТП 3

Комплекс программ РТП 3 разработан в соответствии с отраслевыми документами.

На комплекс программ РТП 3 получены экспертные заключения РАО «ЕЭС России» на соответствие отраслевым требованиям.

На комплекс программ получен сертификат соответствия требованиям нормативных документов Госстандарта России № РОСС RU.МЕ20.Н01189 и лицензия на применение знака соответствия системы сертификации ГОСТ Р.

3.2 Расчет и обоснование нормативов технологических потерь электроэнергии при ее передаче по электрическим сетям РЭС УРГАЛ

Расчет и обоснование нормативов технологических потерь электроэнергии при ее передаче по электрическим сетям по электрическим сетям РЭС Ургал выполнялся для схемы электрических сетей, представленной на Чертеже Д 140205 021 Э31. Данная схема состоит из двух участков сетей разного класса напряжения:

схема сети 10 кВ, получающую электрическую энергию от секции шин 10 кВ ПС «Ургал» АО «Хабаровскэнерго».

Схема сети 0,4 кВ не представлена, так как расчет ведется по обобщенным параметрам.

Для сетей 10 кВ расчет потерь мощности, режимных параметров и потерь электроэнергии осуществляем :по средним нагрузкам за каждый месяц расчетного периода (2006 г.) с учетом схемы сети, соответствующей данному месяцу

Для сети 0,4 кВ расчет ведется по обобщенным параметрам [12, 17, 21].

Таблица 3.2-Баланс электроэнергии

N п.п	Составляющие баланса	1-20 кВ	0,4 кВ	Всего
	Поступление, в т.ч.:
1	от генерирующих компаний	0,000000	0,000000	0,000000
2	от соседних ЭСО, с ОРЭМ	1,600300	0,000000	1,600300
3	от блок - станций	0,000000	0,000000	0,000000
4	импорт	0,000000	0,000000	0,000000
5	трансформация из сетей	0,000000	0,000000	0,000000
6	поступление, всего (1+2+3+4+5)	1,600300	1,513308	1,600300
	Отпуск, в т.ч.:
7	полезный отпуск собственным потребителям	1,513308	1,406024	1,513308
8	соседним ЭСО, на ОРЭМ	0,000000	0,000000	0,000000
9	блок - станциям	0,000000	0,000000	0,000000
10	экспорт	0,000000	0,000000	0,000000
11	трансформация в сети	0,000000	0,000000	0,000000
12	отпуск, всего (7+8+9+10+11)	1,513308	1,406024	1,406024
13	Производственные нужды ЭСО	0,000000	0,000000	0,000000
14	Отчетные потери	0,086992	0,107284	0,194276
15	Небаланс (6 - 12 - 13 - 14 = 0)	0,000000	0,000000	0,000000
16	Технологические потери, всего, в т.ч.:
17	условно-постоянные	0,077563	0,000786	0,078349
18	нагрузочные	0,015896	0,065403	0,081299
19	потери, обусловленные погрешностью системы учета электроэнергии	0,014206	0,037628	0,051834

4. РАЗРАБОТКА МЕРОПРИЯТИЙ ПО СНИЖЕНИЮ

ПОТЕРЬ ЭЛЕКТРОЭНЕРГИИ

4.1 Анализ мероприятий

Одним из наиболее известных и распространенных в отечественных электрических сетях является разработанный ОАО «ВНИИЭ» совместно с ООО «Энергоэкспертсервис» комплекс программ РТП 3 [18, 21, 22, 23], который предназначен для расчета технических потерь мощности и электроэнергии в сетях 0,38–220 кВ и для расчета допустимых и фактических небалансов электроэнергии в сети 0,38–6 (10) кВ. РТП 3 состоит из программ РТП 3.1, РТП 3.2, РТП 3.3.

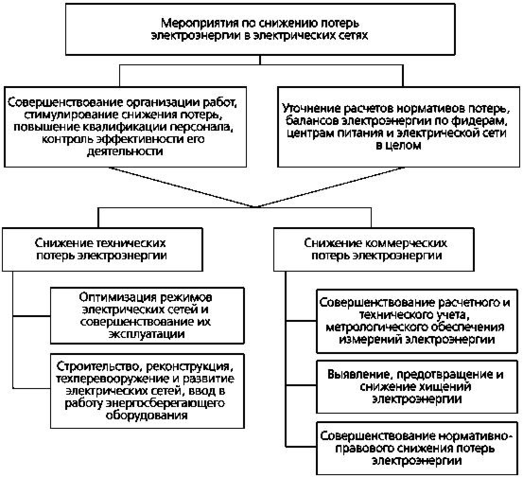

Рисунок 4.1. Мероприятия по снижению потерь электроэнергии

4.2 Разработка предложений по снижению потерь электроэнергии в

электрической сети

Основной эффект при снижении технических потерь электроэнергии может быть получен за счет технического перевооружения, реконструкции, повышения надежности работы и пропускной способности электрических сетей, сбалансированности их режимов, т. е. за счет внедрения капиталоемких мероприятий. Эти мероприятия нашли отражение в концепциях развития и техперевооружения электрических сетей на период до 2010 года, разработанных институтами Энергосетьпроект и РОСЭП (Сельэнергопроект).

К приоритетным мероприятиям по снижению технических потерь электроэнергии в распределительных электрических сетях 0,4–35 кВ относятся:

- использование 10 кВ в качестве основного напряжения распределительной сети;

- увеличение доли сетей напряжением 35 кВ;

- сокращение радиуса действия и строительство воздушной линии 0,4 кВ в трехфазном исполнении по всей длине;

- применение самонесущих изолированных и защищенных проводов для воздушной линии напряжением 0,4-10 кВ;

- использование максимального допустимого сечения провода в электрических сетях 0,4-10 кВ с целью адаптации их пропускной способности к росту нагрузок в течение всего срока службы;

- разработка и внедрение нового более экономичного электрооборудования, в частности, распределительных трансформаторов с уменьшенными активными и реактивными потерями холостого хода, встроенных в комплектную и закрытую трансформаторные подстанции конденсаторных батарей;
