Физические принципы работы ПЗС-матрицы

Упрощенно прибор с зарядовой связью можно рассматривать как матрицу близко расположенных МДП-конденсаторов. Структуры металл-диэлектрик-полупроводник (МДП-структуры) научились получать в конце 50-х годов. Были найдены и развиты технологии, которые обеспечивали низкую плотность дефектов и примесей в поверхностном слое полупроводника. Тем самым уже через 10 лет были заложены предпосылки для изобретения приборов с зарядовой связью.

С физической точки зрения ПЗС интересны тем, что электрический сигнал в них представлен не током или напряжением, как в большинстве других твердотельных приборах, а зарядом. При соответствующей последовательности тактовых импульсов напряжения на электродах МДП-конденсаторов зарядовые пакеты можно переносить между соседними элементами прибора. Поэтому такие приборы и названы приборами с переносом заряда или с зарядовой связью.

На рис. 1 показана структура одного элемента, линейного трехфазного ПЗС в режиме накопления. Структура состоит из слоя кремния р-типа (подложка), изолирующего слоя двуокиси кремния и набора пластин-электродов. Один из электродов смещен более положительно, чем остальные два, и именно под ним происходит накопление заряда. Полупроводник р-типа, получают добавлением (легирование) к кристаллу кремния акцепторных примесей, например, атомов бора. Акцепторная примесь создает в кристалле полупроводника свободные положительно заряженные носители — дырки. Дырки в полупроводнике р-типа являются основными носителями заряда: свободных электронов там очень мало. Если теперь подать небольшой положительный потенциал на один из электродов ячейки трехфазного ПЗС, а два других электрода оставить под нулевым потенциалом относительно подложки, то под положительно смещенным электродом образуется область обедненная основными носителями — дырками. Они будут оттеснены вглубь кристалла. На языке энергетических диаграмм это означает, что под электродом формируется потенциальная яма.

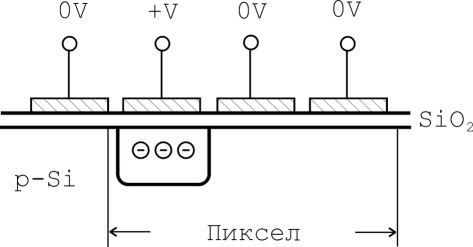

Рис. 1.
Элемент трехфазного П3С. Пиксел - элемент изображения.

В основе работы ПЗС лежит явление внутреннего фотоэффекта. Когда, в кремнии поглощается фотон, то генерируется пара носителей заряда — электрон и дырка. Электростатическое поле в области пиксела “растаскивает” эту пару, вытесняя дырку в глубь кремния. Неосновные носители заряда, электроны, будут накапливаться в потенциальной яме под электродом, к которому подведен положительный потенциал. Здесь они могут храниться достаточно длительное время, поскольку дырок в обедненной области нет и электроны не рекомбинируют. Носители, сгенерированные за пределами обедненной области, медленно движутся — диффундируют и, обычно, рекомбинируют с решеткой прежде, чем попадут под действие градиента поля обедненной области. Носители, сгенерированные вблизи обедненной области, могут диффундировать в стороны и могут попасть под соседний электрод. В красном и инфракрасном диапазонах длин волн ПЗС имеют разрешение хуже, чем в видимом диапазоне, так как красные фотоны проникают глубже в кристалл кремния и зарядовый пакет размывается.

Заряд, накопленный под одним электродом, в любой момент может быть перенесен под соседний электрод, если его потенциал будет увеличен, в то время как потенциал первого электрода, будет уменьшен (см. рис. 2). Перенос в трехфазном ПЗС можно выполнить в одном из двух направлений (влево или вправо, по рисункам). Все зарядовые пакеты линейки пикселов будут переноситься в ту же сторону одновременно. Двумерный массив (матрицу) пикселов получают с помощью стоп-каналов, разделяющих электродную структуру ПЗС на столбцы. Стоп каналы — это узкие области, формируемые специальными технологическими приемами в приповерхностной области, которые препятствуют растеканию заряда под соседние столбцы.

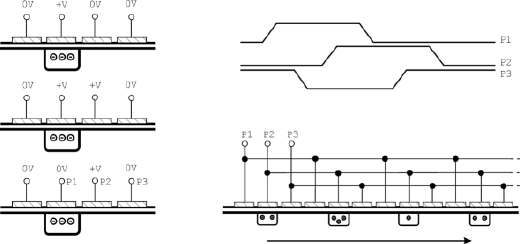

Рис. 2.
Перенос зарядов в трехфазном ПЗС.

Типы и строение ПЗС-матриц для систем охранного телевидения

Большинство типов ПЗС-матриц, изготавливаемых на промышленной основе, ориентированы на применение в телевидении, и это находит отражение на их внутренней структуре.

Как правило, такие матрицы состоят из двух идентичных областей — области накопления и области хранения. Устройство схематически показано на рис. 3.
