Несимметричный мультивибратор.

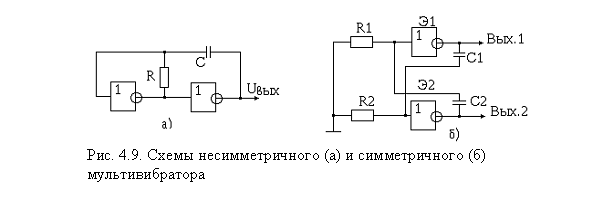

На базе логических элементов можно построить различные генераторы импульсов. Наиболее широкое применение в цифровых устройствах нашли два типа - несимметричный и симметричный мультивибраторы. В несимметричном мультивибраторе (рис. 4.9, а) резистор R выводит в усилительный режим первый инвертор, а выходное напряжение этого инвертора должно удерживать в режиме усиления второй инвертор. Положительная обратная связь через конденсатор С вызовет мягкое (не нуждающееся в первоначальном толчке) самовозбуждение автоколебательного релаксационного процесса. Период Т импульсов, вырабатываемых мультивибратором, определяется в первом приближении постоянной времени t = RC (Т = а t, где а обычно имеет значение 1...2). Частоту следования импульсов можно оценить (с точностью до 10 %) из выражения f = 1/2RC.
