Формирователь импульсов на элементах логики с использованием RC цепи.

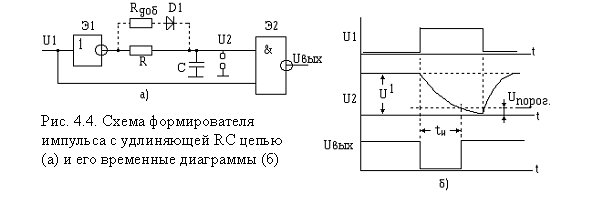

RC цепи широко применяются в импульсной технике для формирования сигналов различной формы. RC -цепь - это цепь состоящая из сопротивления R и конденсатора С. Постоянная времени этой цепи определяется как t = RC. В зависимости от сочетания соединений RС цепь может выполнять функцию как укорачивающей, так и удлиняющей цепей. Формирователь импульса с удлиняющей RC цепью и его временные диаграммы приведены на рис. 4.4, а и б, соответственно.

Длительность выработанного формирователем импульса можно вычислить исходя из условия разряда конденсатора С. Действительно, пока конденсатор С разряжается до уровня порогового напряжения U_пор, напряжение U₂ воспринимается элементом Э₂ как уровень логической “1” и на его выходе поддерживается “0”. С течением времени t_и напряжение на конденсаторе С становится равным U_пор и на выходе элемента Э₂ появится “1”. Если считать, что напряжение до начала разряда на конденсаторе было равно напряжению уровня “1”, т.е. U¹, то изменение напряжения U_с с течением времени можно представить как

,

отсюда имеем

.

Длительность импульса равна времени разряда конденсатора до порогового значения U_пор

.

Для ускоренного восстановления заряда конденсатора в схему может быть включен дополнительный диод D1 (рис. 4.4, а). Из-за большого обратного сопротивления диода его влияние в процесс разряда конденсатора можно не учитывать, т.е. разряд конденсатора будет осуществляться только через сопротивление R.

В тех случаях, когда требуется получить импульсы большой длительности и в схеме используется конденсатор большой емкости, последовательно с диодом включают дополнительное сопротивлени R_доб, ограничивающее ток заряда конденсатора. Величину сопротивления R выбирают исходя из следующих условий:

во-первых, величина сопротивления R не должна превышать максимально допустимого значения, при котором на этом сопротивлении за счет обратного входного тока элемента логики может создаться напряжение, сравнимое с напряжением U_пор (для элементов ТТЛ структуры максимальное значение R_мак = 2,2 кОм);

во-вторых, минимальное значение сопротивления ограничено допустимой нагрузочной способностью логического элемента Э₁ и определяется как

где U¹ - напряжение на выходе элемента Э₁ в состоянии логической “1”; n - коэффициент разветвления (нагрузочная способность) выхода логического элемента; I_вх - входной ток одного элемента.

Номинал добавочного сопротивления имеет ограничение “снизу”, и определяется из условия

,

где U_{пр D1} - прямое падение напряжения на диоде D1; I¹_доп - допустимый выходной ток элемента Э₁ в состоянии логической “1”.

Схема формирователя коротких импульсов с помощью укорачивающей (дифференцирующей) RC цепи показана на рис. 4.5. Длительность выходного импульса формирователя может быть определена из соотношения

,

где R_вых - выходное сопротивление первого элемента формирователя.
