Счетчики с произвольным коэффициентом счета.

Принцип построения подобного класса счетных устройств состоит в исключении нескольких состояний обычного двоичного счетчика, являющихся избыточными для счетчиков с коэффициентом пересчета, отличающимися от двоичных. При этом избыточные состояния исключаются с помощью обратных связей внутри счетчика.

Число избыточных состояний для любого счетчика определяется из следующего выражения:

М = 2^m - К_сч,

где М - число запрещенных состояний, К_сч - требуемый коэффициент счета; 2^m - число устойчивых состояний двоичного счетчика.

Задача синтеза счетчика с произвольным коэффициентом счета заключается в определении необходимых обратных связей и минимизации их числа. Требуемое количество триггеров определяется из выражения

n= [log₂ К_сч],

где [log₂ К_сч] - двоичный логарифм заданного коэффициента пересчета К_сч, округленный до ближайшего целого числа.

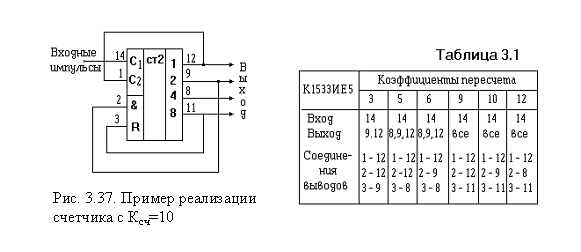

В каждом отдельном случае приходится применять какие-то конкретные методы получения требуемого коэффициента пересчета. Существует несколько методов получения счетчиков с заданным коэффициентом пересчета К_сч. Один их этих методов заключается в немедленном сбросе в “0” счетчика, установившегося в комбинацию, соответствующему числу К_сч. Его называют также методом автосброса. Рассмотрим пример реализации счетчика с К_сч=10 методом автосброса. Очевидно, что “сбрасывая” двоичный четырехразрядный счетчик на нуль каждый раз, когда он будет принимать состояние 1010, можно обеспечить”возврат” счетчика в исходное состояние после каждых десяти импульсов. Подобный прием удобно применять при использовании счетчиков в интегральном исполнении, имеющих ячейки конъюнкции (И) на входах установки в нуль, как это сделано в микросхеме К1533ИЕ5. В данном примере (рис. 3.37) организованы соединения, обеспечивающие коэффициент пересчета К_сч =10.

Как следует из рис. 3.37, роль ячейки, выявляющей факт достижения кодовой комбинации 1010 на выходах счетчика, играет ячейка И, уже имеющаяся на входе сброса ИМС К1533ИЕ5.

В таблице 3.1 поясняются конфигурации соединений для получения различных коэффициентов пересчета с помощью счетчика К1533ИЕ5. Наиболее очевидные варианты получения коэффициентов (2, 4, 8, 16 ) в таблице не указаны. В графе “Соединения” таблицы указано, какие выводы микросхемы должны быть соединены между собой: например, указание 1-12 означает, что нужно соединить вывод 1 с выводом 12. В строках “Ввод” и “Выход” таблицы указаны номера выводов микросхемы, на которые следует подавать входные импульсы и с которых надлежит снимать выходные, соответственно. Следует отметить, что ИМС К1533ИЕ5 состоит из четырех счетных триггеров, один из которых имеет раздельные выводы входа и выхода, а остальные три триггера соединены последовательно по схеме асинхронного счетчика.

Синтез счетчика с произвольным коэффициентом счета. Один из методов проектирования счетчиков с заданным коэффициентом счета заключается в построении таблицы переходов, в первых столбцах которых будут отражены текущие состояния триггеров счетчика, а в последующих - следующие за ними состояния. Анализ таблицы позволяет установить те переходы, которые должны быть “сделаны” триггерами, входящими в состав счетчика. Затем с помощью управляющей таблицы соответствующего триггера находятся значения логических функций на управляющих входах триггеров, позволяющие осуществить эти переходы.

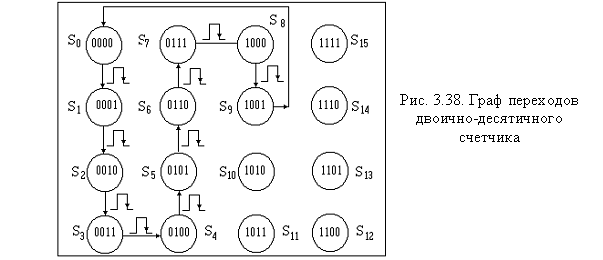

Рассмотрим пример синтеза синхронного двоично-десятичного счетчика на базе JK-триггеров. На рис. 3.38 показан граф, поясняющий последовательность переходов десятичного счетчика, в таблице 3.2 - таблица переходов.

В правой части таблицы 3.2 приведены значения входных сигналов четырех триггеров. Для поиска этих значений должны быть проанализированы реализованные переходы, а затем с помощью управляющей таблицы определены соответствующие значения “J” и “K” входов триггеров.

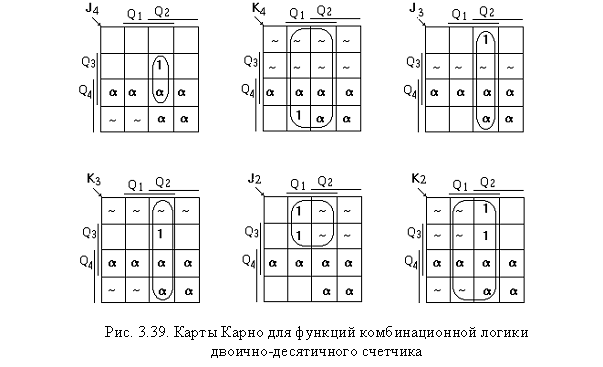

На рис.3.39 приведены карты Карно для логических функций, которым должны соответствовать сигналы, присутствующие на управ-ляющих входах триггеров ( нулевые значения функций в клетки карты Карно не записаны).

После упрощения с помощью карт Карно полученные логические выражения, используемые для управления входами “J” и “К”, выглядят

J₄ = Q₁ Q₂ Q₃ ; K₄ = Q₁

J₃ = Q₁ Q₂; K₃ = Q₁ Q₂;

J₂ = K₂ = Q₁

Просмотр столбцов J₁ и К₁ в табл. 3.2 показывает, что все значения либо “~“, либо “1”. Так как безразличные состояния могут также участвовать в процессе упрощения, то все клетки карты Карно для J₁ и К₁ оказываются заполненными символами “~“, “1” и “a“. Следовательно,

J₁ = K₁ = 1

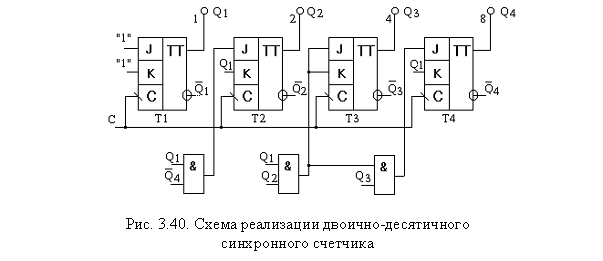

На рис. 3.40 показана схема двоично-десятичного синхронного счетчика.

Если счетчик из-за какой-либо неисправности окажется в одном из запрещенных (неиспользуемых) состояний, то его работа может быть прервана специальным сигналом и также может быть подан сигнал тревоги о неисправности в схеме счетчика. Обнаружить это позволяет схема, реализующая выражение, описывающее функцию неиспользуемых состояний

f_н = Q₂ Q₄ + Q₃ Q₄ .

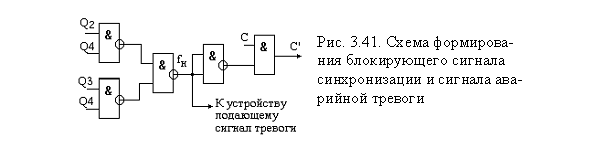

На рис. 3.41 показано, как эта схема используется для формирования цепи аварийной сигнализации и генерации блокирующего сигнала синхронизации.

Выражение , описывающее блокирующий сигнал синхронизации, имеет вид

Следовательно, когда f_н = 1, то С’ = 0, и синхроимпульсы будут отсутствовать до тех пор, пока счетчик не выйдет из запрещенного состояния.

Из схемы формирования блокирующего сигнала синхронизации следует, что логика её функционирования ориентирована на то, чтобы исключить возможность появления неиспользуемых комбинаций выходных сигналов. Действительно, в коде числа двоично-десятичного счетчика отсутствуют комбинации 0110, 0011, следовательно, их появление свидетельствует о неиспраности системы.

Временные диаграммы счетчика (рис. 3.40), заданного графом переходов (рис. 3.38) и таблицей переходов 3.2, приведены на рис. 3.42.
