Построение на базе PLM

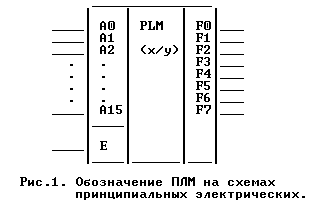

Программируемые логические матрицы (ПЛМ) и постоянные запоминающие устройства (ПЗУ) предназначены для реализации кодовых преобразователей по принципу декодер-кодер . Схемное обозначение ПЛМ на рис. 1.

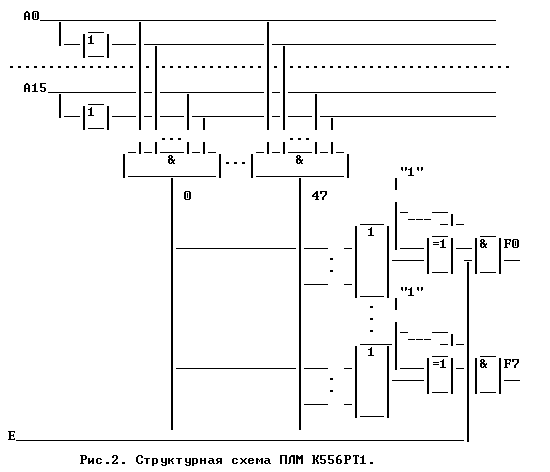

Основу ПЛМ составляют матрицы конъюнкторов и дизъюнкторов. Требуемые логические произведения формируются на шинах столбцов (рис.2) путем выжигания ненужных перемычек (обозначены зигзагом) между строками и столбцами. Требуемые логические суммы формируются матрицей дизъюнкторов , в которой на входах ЛЭ также выжигаются ненужные перемычки . Число столбцов у ПЛМ К556РТ1, К556РТ2 всего 48. Следовательно, может быть получено до 48-и логических произведений. Число переменных и дополнений, которые могут участвовать в произведениях, определяется количеством адресных входов ПЛМ, которое равно 16. Следовательно, каждый конъюнктор матрицы конъюнкторов имеет 32 входа (16 переменных и 16 дополнений). Каждый дизъюнктор матрицы дизъюнкторов имеет 48 входов (по числу столбцов ПЛМ). Всего таких конъюнкторов 8. Следовательно, ПЛМ формирует до 8 функций из логических сумм, в которых участвуют до 16 входных переменных и их дополнений.

Элементы "исключающее ИЛИ" позволяют получить прямой или инверсный выход в зависимости от наличия перемычек на втором входе элемента. Технологией изготовления ПЛМ обеспечивается на неподключенных входах конъюнкторов "1", а дизъюнкторов "0".

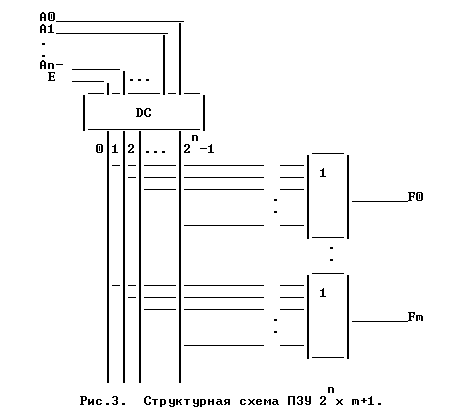

ПЗУ - это функциональный узел с n входами и m выходами , хранящий 2 m-разрядных слов. В отличие от ПЛМ матрица конъюнкторов в ПЗУ реализует полный дешифратор , поэтому выжигаемые перемычки нужны ( и имеются) только на входах матрицы дизъюнкторов (рис.3).

При поступлении на вход ПЗУ любого двоичного кода (адреса) всегда выбирается одна из числовых линеек (столбцов). При этом на выходе тех элементов ИЛИ, связь которых с данной числовой линейкой не разрушена , появляется "1". Это значит, что в данном разряде слова по выбранному адресу записана "1". На выходах тех разрядов, связь которых разрушена, останутся нули.

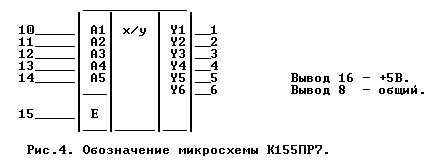

Промышленностью выпускаются микросхемы преобразователей кодов двоичного в двоично-десятичный (К155ПР7) и двоично-десятичного в двоичный (К155ПР6), выполненных на базе ПЗУ 32х8. Обозначение микросхемы К155ПР7 с нумерацией выводов приведено на рис. 4.
