Способы наращивания мультиплексоров.

Почти у всех микросхем мультиплексоров есть входы Е разрешения. Эти входы Е разрешения могут использоватся как дополнительные адресные входы. Можно объединить два мультиплексора, получив тем самым мультиплексор с удвоеным числом входов.

На рис.10.9. приведен пример как из двух мультиплексоров 4–1 можно собрать мультиплексор 8–1.

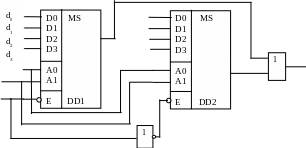

Рис.10.9. Пример объединения двух мультиплексоров с целью получения мультиплексора с удвоенным числом входов

Когда удваивание числа входов мультиплексора недостаточно, при­меняют так называемое пирамидальное или каскадное соединение мульти­плексоров, показанное на рис 10.10. Обычно применяют два, реже три и более каскадов.

Младшие разряды адресного кода подаются параллельно на все ад­ресные входы первого каскада, а старшие разряды адресного кода пода­ются на второй каскад или, если они есть, то и на последующие каскады мультиплексора.

На рис 10.10. из четырех мультиплексоров с четырьмя входами дан­ных (4 – 1) собрана первая ступень а всего из пяти таких мультиплексоров собран мультиплексор с шестнадцатью входами (16 – 1).

D0

D1

D2

D3

MS

D0

D1

D2

D3

MS

d0

d1

d2

d3

Y

A0

A1

A0

A1

a0

a1

a0

a1

E

E

E

D0

D1

D2

D3

MS

d12

d13

d14

d15

A0

A1

E

Рис.10.10. Пример объединения пяти мультиплексоров с четырьмя входами данных (4 – 1) для получения мультиплексора с шестнадцатью входами (16 – 1)
