Построение комбинационных логических схем по заданным булевым выражениям.

Как правило, построение и расчет любой схемы осуществляется начиная с ее выхода.

Допустим задано булево выражение :

F =B A + BA + CB.

Первый этап: выполняется логическое сложение, логическую операция ИЛИ, считая входными переменными функции B A, BA и CB:

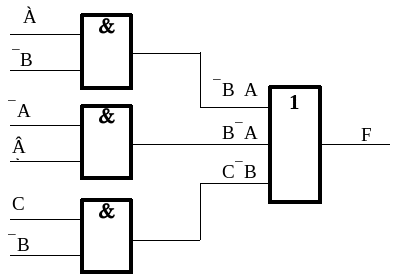

Второй этап: к входам элемента ИЛИ подключаются логические элементы И, входными переменными которых являются уже A, B, C и их инверсии:

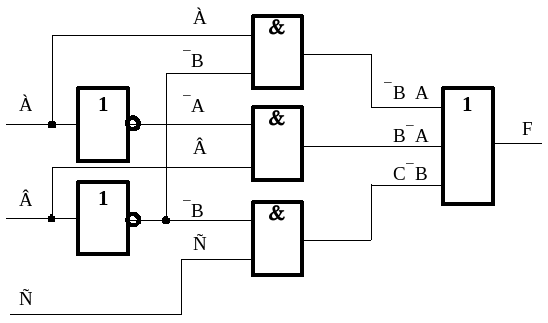

Третий этап: для получения инверсий A иB на соответствующих входах ставят инверторы:

Данное построение основано на следующей особенности, – поскольку значениями логических функций могут быть только нули и единицы, то любые логические функции могут быть представлены как аргументы других более сложных функций.

Таким образом, построение комбинационной логической схемы осуществляется с выхода ко входу.
