Генератор на основе Т-моста, 2Т-моста и обращенного 2Т-моста.

R

C

C

R1

Т-мост.

Преобразуем звезду Т-моста в треугольник и запишем передаточну ю в операторном виде:

Определим частоту настройки w₀. Заменим p на jw и W(jw)=0 при Im[W(jw)] =0. Поэтому

где ; T=RC- постоянная времени T-моста. Тогда w₀=m/T.

Комплексный коэффициент передачи по относительной расстройке =w/w₀:

где , - реактивное сопротивление на частоте настройки.

Q=m/2;

Коэффициент подавления Т-моста на n-ой гармонике:

. При k_под.п >1 k<<1 и .

()

Q1

W()

Q1Q2

Q2



Q1Q2



Q1

Q2

Частотно-избирательными усилителями называют усилители с зависимым от частоты коэффициентом усиления и имеющими на частоте настройки максимальный коэффициент усиления. АЧХ -моста имеет на частоте настройки минимальный коэффициент передачи. Для построения частотно-избирательных усилителей на основе Т-моста используют принцип “обратного” преобразования с помощью ООС ,который заключается в том, что замкнутый усилитель с ООС производит над своей входной величиной операцию, обратную той, какую производит звено ОС над своей входной величиной.

Избирательный неинвертирующий усилитель на Т-мосте

:Расчет добротности Q=k_{под п} /k.

R2

U_вх

R3

R

С

C

R

U_вых

Постоянная времени T=m/w₀=2Q/w_0.

Расчет C и R: C=T/R , R=T/C.

Подстроечный резистор R₁=R/m².

.

Генератор синусоидальных колебаний на основе Т-моста:

VD1

VD2

R_ос

R2

R3

R

C

C

R

U_вых

1. Баланс фаз : _{прям.тракта}+_{обр.связи}=0.

2. Баланс амплитуд: k_изб.ус k_ос1.

Усилитель на Т-мосте не должен входить в насыщение, т.е. сигнал на выходе имеет синусоидальную форму. Для этого в схеме использованы диоды VD1 и VD2.

R_ос. уменьшает k_изб.ус. Делитель напряжения реализован на R2 и R3.

2Т-мост.

Добротность 2Т-моста с одинаковыми номиналами симметричных элементов выше, чем с неодинаковыми.

Передаточная функция

На частоте настройки ;

Im[W(jw)]=-j4wT(1-w²T²); tg (w₀)=0 при Im =0.

; f₀=1/2RC - частота настройки.

Комплексный коэффициент передачи по относительной настройке:

W

W()

(j)=0 Q=1/4 tg =1/(1/4)=4/.



1

()



Активный частотноизбирательный фильтр на основе 2Т-моста:

Особенности:

1)На частоте настройки имеет нулевой коэф. передачи, т.е. k_ус .Поэтому необходимо ввести дополнительную частотнонезависимую связь,определяющую k_ус(w₀).

1. Схема рассчитана на высокое R_н

В схеме а) регулировка R₀=(510)R

В схеме б) включен повторитель на DA2 с высоким входным сопротивлением. В обеих

схемах включена ООС по постоянному входному напряжению.

; I_г=U_вх/R_г ; I_ос=U_вых/R_ос

; I_г+I_ос+I₀=0;

Коэф. передачи по относ. расстройке:

;

Передаточная функция при нулевой расстройке:

W_ус(=0)=k_{ус о} = -R_ос/R_г; Добротность

Отсюда

1)Расчет коэффициента сопротивлений R_ос/R₁=4Q_необх - 1

2)Расчет постоянной времени T=1/w₀

3)Расчет R и C: C=T/R R=T/C

4)Расчет сопротивления R_г=R_ос/R_ус.0 .

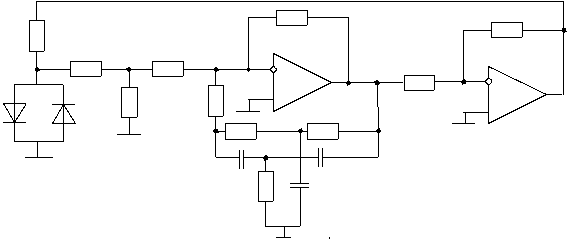

Генератор синусоидальных колебаний на инвертирующем избирательном усилителе.

VD1

VD2

R1

R2

R3

R_г

R_ос

R0

R

R

C

R/2

C

2C

R4

R5

1

2

U_выхU

2Т-мост включен в ООС по пост . входному напряжению. Схема на ОУ2 служит для создания ПОС. R1 - сопротивление обратной связи. Делитель напряжения на R2 и R3, а также диоды VD1 и VD2 ограничивают входное напряжение.

Обращенный 2Т-мост.

Это 2Т-мост, один вход которого подключен к нижнему входу в “треугольнике” 2Т-моста, а второй вход - к верхнему выходу.

Комплексная передаточная функция обращенного 2Т- моста:

R/2

C

2C

R

R

C

; T= - постоянная времени

После замены p на jw получим:

Комплексный коэффициент передачи по относительной расстройке:

W(j)



1

;

Частотно-избирательный усилитель на основе обр. 2Т- моста:

R_ос

R_г

1

R/2

C

2C

R

C

2

U_вых

U_вх

R

Напряжение на входе

W(j)=U_вых/U_вых U_вых=U W_2TO(j)

Добротность Q=

При уменьшении сопротивления обратной связи выходное напряжение начинает уменьшаться при отклонении частоты от w₀ и добротность повышается.

Генератор синусоидальных колебаний на основе обратного 2Т- моста:

VD1

VD2

R1

R_г

1

R_ос

R/2

2C

R

C

C

R

2

U_вых

ОУ1 и ОУ2 - повторители напряжения.
