Условия возбуждения
На рис. 36 показана блок-схема генератора. Усилитель усиливает входной сигнал в KU раз. При этом между выходным Uвых и входным Uвх напряжениями усилителя возникает фазовый сдвиг j. К выходу усилителя подключена схема частотно-зависимой обратной связи, которая может представлять собой, например, колебательный контур. При этом напряжение, используемое для осуществления обратной связи, составляет bUвых. Обозначим аргумент комплексного коэффициента звена обратной связи b символом y.

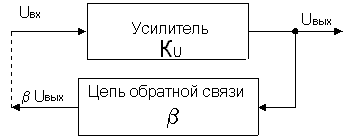

Рис. 36. Блок-схема электронного генератора
Условием генерации стационарных колебаний замкнутой схемой является равенство выходного напряжения схемы обратной связи и входного напряжения усилителя. Это условие записывается следующим образом:
Коэффициент петлевого усиления должен, таким образом, равняться
| bКU = 1. | (40) |
Из последнего комплексного соотношения вытекают два вещественных:
| |b||КU| = 1. | (41) |
| j + y =0, 2p , ... . | (42) |
Уравнение (41) называют условием баланса амплитуд, а (42) – условием баланса фаз. Баланс амплитуд означает, что незатухающие колебания в замкнутом контуре могут существовать только тогда, когда усилитель компенсирует потери в схеме обратной связи. Условие баланса фаз означает, что восполнение энергии в системе производится в такт ее собственным колебаниям.
