Общие сведения

Аналоговый коммутатор служит для переключения непрерывно изменяющихся электрических сигналов. Если коммутатор находится в состоянии "включено", его выходное напряжение должно по возможности точно равняться входному; если же коммутатор находится в состоянии "выключено", выходное напряжение должно быть как можно ближе к нулю или, во всяком случае, должно как можно меньше зависеть от входного.

Существуют различные схемные решения коммутаторов, удовлетворяющие указанным условиям. Их принцип действия показан на рис. 1 на примере механических (контактных) переключателей.

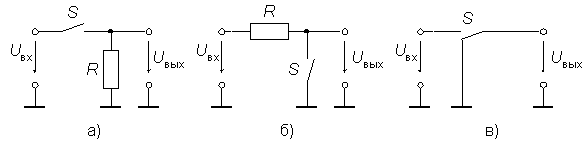

Рис. 1. Схемы коммутаторов

На рис.1а представлен последовательный коммутатор. Пока контакт замкнут, U_вых=U_вх. Когда контакт размыкается, выходное напряжение становится равным нулю. Все это справедливо, если источник сигнала имеет нулевое выходное сопротивление, и емкость нагрузки равна нулю. При значительном выходном сопротивлении источника сигнала напряжение Uвых делится между этим сопротивлением и резистором R. Поэтому эту схему не следует применять в случае, если источником сигнала является источник тока, например, фотодиод. При существенной емкости нагрузки, во время разряда этой емкости при размыкании ключа S выходное напряжение коммутатора снижается до нуля довольно долго.

В схеме параллельного коммутатора (рис. 1б) U_вых=U_вх при разомкнутом ключе, если входное сопротивление нагрузки коммутатора бесконечно велико. Если же оно соизмеримо с сопротивлением резистора R, то на резисторе будет падать часть выходного напряжения источника сигнала. При наличии емкостной нагрузки будет относительно медленно устанавливаться выходное напряжение после размыкания ключа.

Последовательно-параллельный коммутатор, показанный на рис. 1в, не имеет недостатков двух предыдущих схем. В любом рабочем состоянии он имеет выходное сопротивление, близкое к нулю.
