Примеры расчета биквадратного ФНЧ

Пример 1. Пусть требуется рассчитать фильтр Чебышева шестого порядка с К=1, ₁=0,1 дБ, fc=100 Гц. Данный фильтр будет состоять из трех звеньев с единичным коэффициентом передачи. Коэффициенты В и С, взятые из приложения А, имеют значения :

- для первого звена В=0,229387; С=1,129387;

- для второго звена В=0,626690; С=0,696374;

- для третьего звена В=0,856083; С=0,263361.

С учетом того, что значение емкости С₁ выбирается из соотношения С₁=10/f_с , мкФ, можно записать, что С₁ будет одинаково для всех звеньев и равно 0,1 мкФ.

.

С учетом (37) значение резистора R₄ равно

.

Данный резистор также одинаков для всех звеньев фильтра. Имея значения коэффициентов В и С , значения R₄ , C₁ , c использованием (38) можно найти значения резисторов. Получим

- для первого звена :

;

- для второго звена :

- для третьего звена :

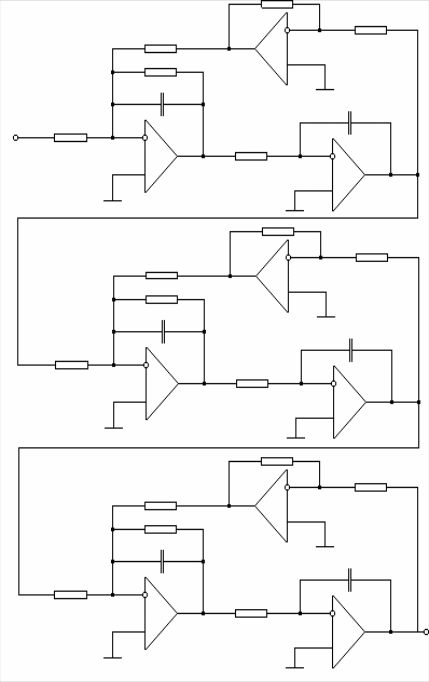

Полная принципиальная схема спроектированного фильтра представлена на рис. 17.

U₁

14,2К

14,2К

69,8К

0,1

ОУ

ОУ

ОУ

ОУ

ОУ

ОУ

ОУ

ОУ

23К

25,5К

0,1

0,1

0,1

0,1

0,1

ОУ

18,7К

60,8К

60,8К

23К

U₂

16К

16К

16К

16К

16К

16К

16К

16К

16К

звено 1

K=1

звено 2

K=1

звено 3

K=1

Рис. 17. Фильтр нижних частот Чебышева

с n=6, ₁=0,1 дБ, fc=100 Гц.
