Фильтры Баттерворта

Наиболее простая а.ч.х. фильтра нижних частот у фильтра Баттерворта, которая в случае фильтра n-ного порядка определяется следующим образом :

, (13)

где n = 1, 2, 3,...

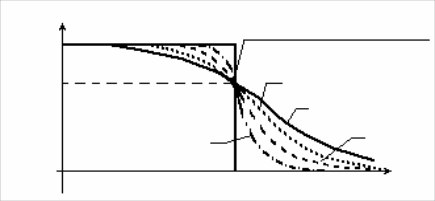

На рис. 9 изображены характеристики фильтра Баттерворта для

различных n при А=1.

/H(j)/

1

0,707

0

0

_c

 (рад/сек)

n=11

n=4

n=2

n=6

Характеристика идеального ФНЧ

Рис. 9. Характеристики фильтра Баттерворта для

различных n при A = 1.

Фильтр Баттерворта представляет собой полиномиальный фильтр, обладающий передаточной функцией вида :

, (14)

где K - постоянное число.

Для нормированного фильтра, т.е. при значении ₁, равном 1 рад/cек, передаточную функцию можно записать в виде произведения сомножителей для n = 2, 4, 6...

, (15)

или для n = 1, 3, 5...

. (16)

В обоих случаях коэффициенты задаются при b₀ = 1 и для k = 1, 2,... следующим образом :

. (17)

Очевидно, что коэффициент усиления фильтра Баттерворта, описываемого уравнением (14), равен К. Если фильтр построен путем каскадного соединения звеньев в соответствии с (15), (16), то коэффициент усиления фильтра будет равен произведению коэффициентов отдельных каскадов :

.

А.ч.х. фильтра Баттерворта наиболее плоская в районе частоты =0, по сравнению с а.ч.х. любого другого полиномиального фильтра. Вследствие этого ее называют максимально плоской. Следовательно, для диапазона низких частот (полосы пропускания) данный фильтр наилучшим образом отображает идеальную характеристику. Однако в полосе частот, находящихся около _с и в полосе задержания, а.ч.х. фильтра Баттерворта заметно уступает характеристике фильтра Чебышева.
