Выбор оконечных транзисторов, расчет площади теплоотводов.

Выходные транзисторы выбираются по предельно-допустимым параметрам:

(10)

(11)

(12)

По справочникам подбирают транзисторы, удовлетворяющие предельным параметрам (11-12). Желателен подбор комплиментарных пар n-p-n и p-n-p транзисторов, имеющих близкие параметры: КТ814-КТ815, КТ816-КТ817, КТ818-КТ819,

КТ825-КТ827 и др. Для дальнейших расчетов необходимы параметры:

Статический коэффициент передачи тока в схеме с общим эмиттером _МИН,

Максимально-допустимая температура коллекторного перехода Ткмакс,

Тепловое сопротивление коллектор корпус Rtк-к [град/Вт].

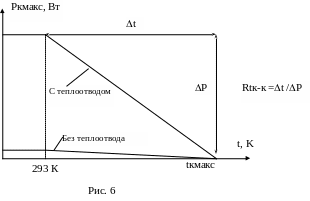

Часто в справочниках не приводят не значение Rtк-к, а функциональные (графические) зависимости максимально допустимой мощности на коллекторе от температуры корпуса. Методика определения Rtк-к показана на рис. 6

Исходя из расчетной максимальной электрической мощности (9) определяют требуемое общее тепловое сопротивление

(13)

где Тос = (35  40) ⁰С –температура окружающей среды,

Т = (510) ⁰С - температурный запас.

Общее тепловое сопротивление складывается из составляющих

(14)

где Rtк-т –тепловое сопротивление корпус транзистора - теплоотвод,

Rtт-с –тепловое сопротивления теплоотвод – окружающая среда.

Величина Rtк-т определяется качеством теплового контакта корпус - теплоотвод. При отсутствии электрической изоляции между корпусом и радиатором можно принять Rtк-т = (00,2) град/Вт. Если применяется электрическая изоляция, когда на общий радиатор устанавливаются два или более транзисторов, имеющих разные потенциалы коллекторов (корпусов), то принимают Rtк-т=(0,20,5)град/Вт.

Тепловое сопротивления теплоотвод – окружающая среда Rtт-с является характеристикой теплоотвода (радиатора), которая позволяет определить его минимально -допустимую площадь.

(15)

где kt –коэффициент, зависящий от условий теплообмена радиатора с окружающей средой.

Для черненого алюминиевого ребристого теплоотвода без принудительной вентиляции на основе эмпирических данных можно принять

(16)

Из (14) определяют

(17)

и рассчитывают искомую величину

. (18)
