Выбор схемы выходного каскада.

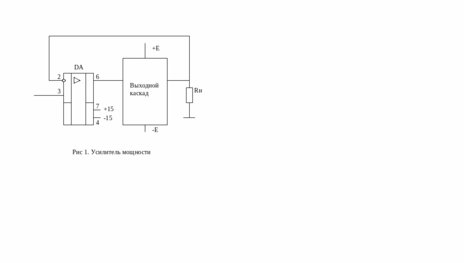

Рекомендуемая схема усилителя мощности приведена на рис. 1. Вид отрицательной обратной связи (последовательная или параллельная) студент выбирает самостоятельно.

Операционный усилитель DA обеспечивает заданное значение напряжения на нагрузке, а усилитель мощности как правило имеет коэффициент Ku1 и усиливает сигнал ОУ по току и, следовательно, по мощности. В тех случаях, когда выходное напряжение ОУ меньше Uнm, выходной каскад должен иметь Ku1, и для этого содержать транзисторы, включенные по схеме ОЭ.

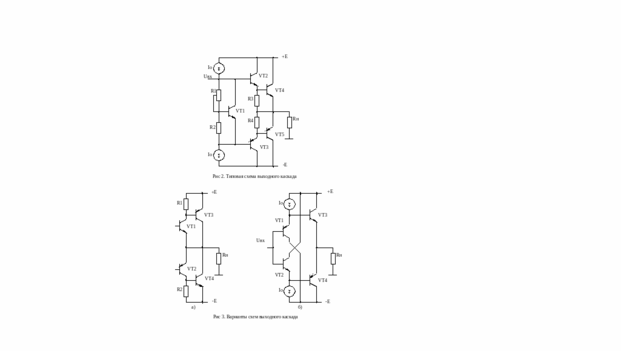

Типовая схема выходного каскада приведена на рис 2, а варианты включения выходных транзисторов– на рис.3. Вид схемы выходного каскада предлагается также выбрать самостоятельно. Следует иметь в виду, что приведенная методика расчета соответствует схеме на рис.2, но основные энергетические параметры справедливы для всех вариантов схем двухтактных выходных каскадов классов В и АВ.
