Московский государственный технический университет им. Н.Э. Баумана

Домашнее задание

по курсу

Электронные устройства роботов

Расчет усилительного каскада

Выполнили:

студенты группы СМ11-51

Гуридова О.

Сухомесова В.

Преподаватель

Панков В.А.

Москва 2005г.

Исходные данные

I_нmax=400мA;

U_нmax=30В;

f=200Гц;

K_u=30;

Транзистор 2N2218, аналог КТ928

Решение. Расчет усилительного каскада.

Характеристики транзистора 2N2218

n-p-n

I_кmax=0.8A;

U_KЭ0max=30В;

U_КБ0=60В;

P_{к max}=0,8 Вт;

Т_пmax=175 ;

h_21э=25;

U_КЭ=10В;

I_к=1мА;

I_КБ0=0.01мкА;

f_гр=250МГц;

С_к=8пФ;

R_{Т П-С}=222 .

Выбор источника питания.

Напряжение источника питания выбираем исходя из рекомендаций методической литературы и курса лекций и учитывая напряжение пробоя выбранного транзистора.

U_ип=100В.

Расчет сопротивления нагрузки

Выбор рабочей точки.

Для данного транзистора выбираем рабочую точку. Для этого построим его входные и выходные вольтамперные характеристики.

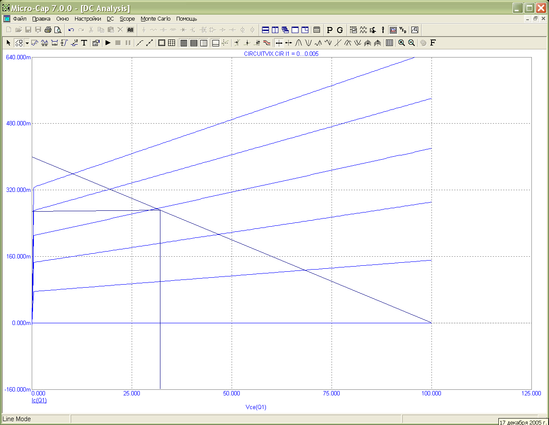

Выходная характеристика:

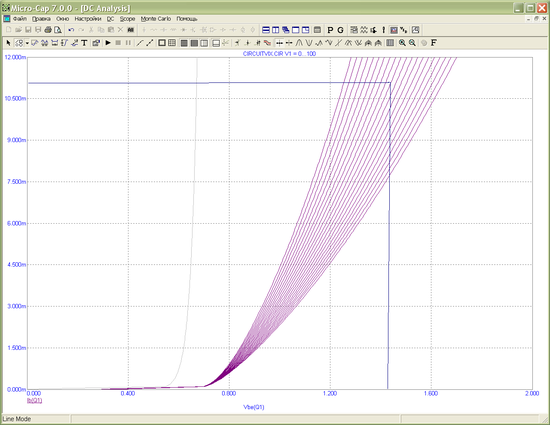

Входная характеристика:

По полученным характеристикам выбираем рабочую точку :

, где

Определим параметры усилительного каскада:

Определим сопротивления R₁ и R₂, базового делителя.

=2

Рассчитаем емкости разделительных конденсаторов С₁ и С₂.

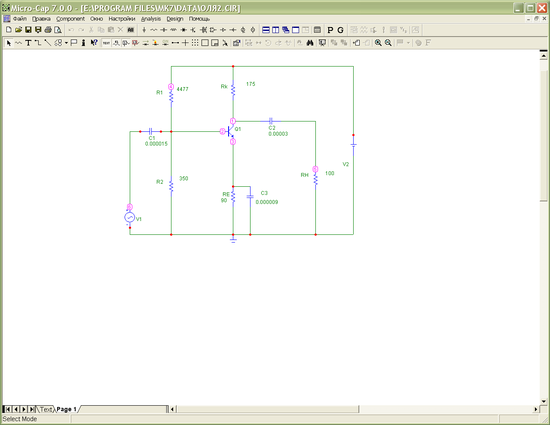

Полученная схема усилительного каскада

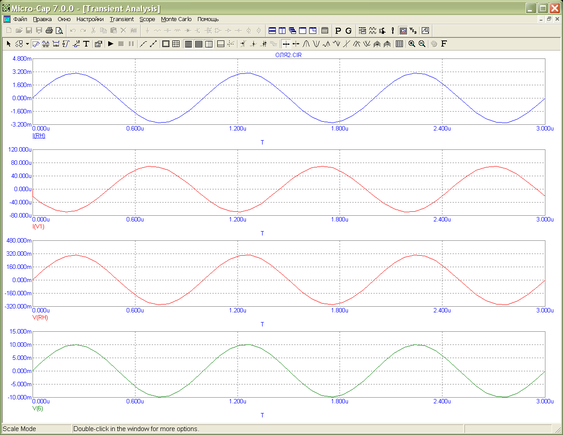

Построим графики процессов в усилительном каскаде(Чтобы получился верный коэффициент усиления увеличим R2 до 350 Ом )

Построим схему замещения данного усилительного каскада и рассчитаем основные технические показатели:
