Зубчатый механизм с двумя линиями зацепления

еометрия зубьев зацепления Новикова определяется исходным контуром зацепления. Параметры элементов исходных контуров, радиусы кривизны и другие размеры зубьев выбираются в таких соотношениях, чтобы обеспечить наивыгоднейшие условия работы зацепления и требуемую прочность зубьев. Для зацепления Новикова с одной линией зацепления (рис. 16.5, а) необходимы два исходных контура: один для выпуклых, другой для вогнутых зубьев. Боковые стороны контура очерчены дугами окружности. Исходные контуры выпуклого и вогнутого профилей (контур зубьев рейки) по делительной прямой а-а образуют плотное сопряжение. Необходимый боковой зазор в зацеплении достигается за счет утонения зубьев выпуклого зуба.

П

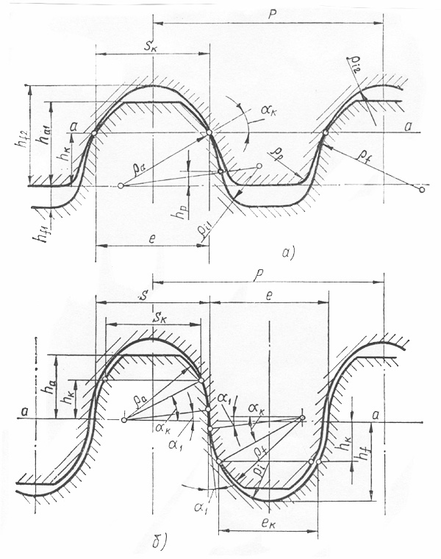

Рис. 16.5

Исходный контур зацепления Новикова

араметры исходного контура зацеплений Новикова с двумя линиями зацепления (рис. 16.5, б) регламентируется ГОСТ 15023-76. Как и в исходном контуре с одной линией зацепления, профили зубьев в нормальном сечении очерчены дугами окружности и сопрягаются между собой прямолинейным участком. Геометрические параметры определяются через нормальный модуль m_n.

Модули зацепления выбирают в соответствии со значениями, установленными ГОСТ 14186-69.

Непрерывность вращения ведомого колеса в зубчатом механизме с зацеплением Новикова обеспечивается за счет осевого перекрытия. Коэффициент осевого перекрытия определяется отношением рабочей ширины зацепления b_w к осевому шагу p_x (см. рис. 16.6):

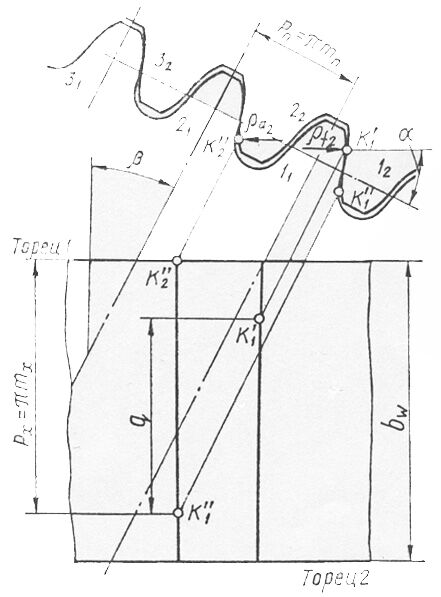

Рис. 16.6

Дополюсное зацепление.

(16.3)

В механизме с одной линией зацепления в контакте будут находиться, то одна, то две пары зубьев. Двухпарное зацепление будет иметь место на участках зубьев, имеющих длину (b_w - m_n), расположенных в близи торцов. Для обеспечения необходимого коэффициента перекрытия = 1.15 ... 1.35 чаще всего принимают углы наклона зубьев = 10. . .20°.

В дозаполюсном зацеплении при коэффициенте перекрытия = 1.15... 1.2 обеспечивается как минимум две зоны контакта. Это позволяет ширину зубчатых венцов делать на 30. . .40% меньше, чем в зацеплении с одной линией зацепления.

При проектировании зубчатого механизма с круговинтовыми зубьями и параллельными осями вращения задаются межосевым расстоянием , передаточным отношением U₁₂ и вариантом зацепления. Формулы для определения основных размеров передач Новикова и эвольвентных косозубых передач совпадают.

Диаметр делительного цилиндра, совпадающего с начальным

(16.4)

д

*

иаметры окружностей вершин

; (16.5)

диаметры окружностей впадин

; (16.6)

межосевое расстояние передачи

(16.7)

ширина зубчатого венца шестерни

(16.8)

1 Винтовые линии АС и ED проведены на делительном цилиндре.
