Центроиды в относительном движении звеньев представляют собой окружности. Эти окружности называются поллоидными или для плоского зацепления начальными.

По свойству центроид начальные окружности с радиусами r_w1 и r_w2 перекатываются без скольжения.

Угол _w – угол между линией зацепления и прямой, перпендикулярной межосевой линии называется углом зацепления.

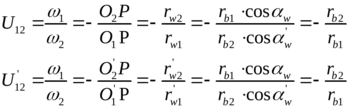

1. Из этих формул и рис. 13.9, б, видно, что изменение межосевого расстояния а_w = r_w1+ r_w2 не влияет на величину передаточного отношения вследствие неизменности размеров основных окружностей.

1. При внешнем зацеплении эвольвентные профили являются сопряжёнными только в пределах линии зацепления N₁N₂.

Эвольвенты Э₁ и Э₂, проходящие через точку х, расположенную вне участка N₁N₂ ниже точки N₂ (рис 13.9, а) не имеют общей нормали. Это означает, что эвольвенты в точке х не касаются, а пересекаются. То же произойдет выше точки N₁ вне участка линии зацепления N₁N₂.

Контрольные вопросы к лекции N13.

1. Что называется внешней кинематической парой?

2. Назовите известные Вам механизмы с высшими кинематическими парами?

3. Как записывается условие существование высшей кинематической пары?

4. Дайте определение основной теоремы зацепления.

5. Дайте определение линии зацепления в эвольвентной передаче.

6. Сформулируйте основные свойства эвольвенты.

7. Запишите уравнения описывающее эвольвенту

8. Что называется эвольвентной зубчатой передачей?

9. Изменяется ли передаточное отношение эвольвентной передаче при уменьшении межосевого расстояния?
