строим план сил для уравнения (9.5’) рис. 9.7
и плечо силы
Текст из файла (страница 2)
Требуется определить внутренние силы (реакции) во всех кинематических парах и момент приложенный к кривошипу.

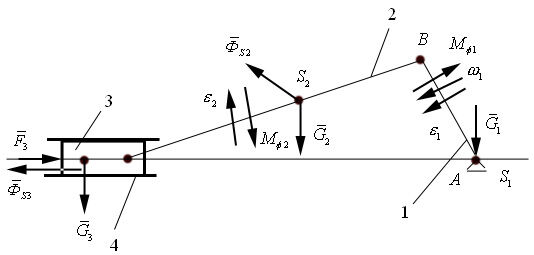

Рис. 9.5
Разобьём механизм на структурную группу, составленную звеньями 2 и 3 и первичный механизм:
|
|
Рассмотрим равновесие группы 2-3

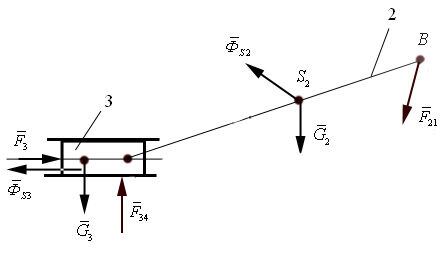

Рис. 9.6

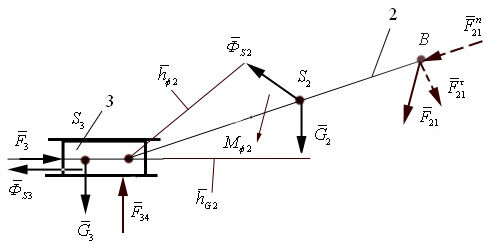

Т.к. в уравнении (9.5) три неизвестных, то оно не решается. Для определения одного из неизвестных запишем уравнение равновесия для звена 2, предварительно разложив силу F21 на нормальную и
:
После определения решаем векторное уравнение (9.5):

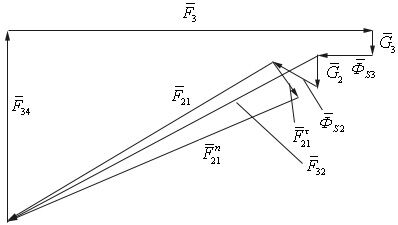

Рис. 9.7
задавшись масштабом
Из плана сил определяем силы и
:
Рассмотрим равновесие звена 3 (рис. 9.8) :
Из условия равновесия звена 3 определяем:
Рис. 9.8
силу (реакцию)

После этого рассматриваем равновесие кривошипа (рис. 9.9) и определяем силу и момент
