Московский государственный технический университет им. Н.Э.Баумана.

Курсовая работа

по дисциплине «Эксплуатация АСОИиУ»

Вариант 12

Расчетно-пояснительная записка

(вид документа)

Выполнил:

студентка гр. ИУ5-93 Пролетарская В.А. /

____________/

“______”___________2012

Москва, 2012 г.

____________________________________________________________________________

Техническое задание

Разработать проектное решение на распределенную АСОИиУ фирмы, объединенную все ее подразделения. Фирма включает центральный офис и два удаленных филиала.

В центральном офисе фирмы расположены ЛВС 100 Base T4 , содержащая два концентратора, и ЛВС 10 Base-5, содержащая два сегмента. Обе сети подключены к коммутатору, к нему также подключен удаленный маршрутизатор с двумя модемами.

В первом филиале фирмы расположены ЛВС 10 Base T, содержащая два концентратора, и ЛВС 10 Base-2, содержащая два сегмента. Обе сети подключены к коммутатору, к нему также подключен удаленный маршрутизатор с одним модемом.

Во втором филиале фирмы расположена ЛВС Token Ring на ЭВП с LAU-2.

ЛВС в центральном офисе фирмы и ее удаленных филиалов работают под управлением сетевой ОС Windows Server2000. В сети установлена СУБД SQL Informix.

В каждой ЛВС установлен многопроцессорный сервер на базе ЦП с дисковой подсистемой уровня RAID-3. Определить вероятность безотказной работы дисковой подсистемы сервера, построенной на базе RAID-3, содержащей два базовых диска (без учета уровня RAID), при условии, что вероятность безотказной работы одного диска равна 0,6 и все диски одинаковые.

Необходимо провести сравнительный анализ серверов отдела на базе многопроцессорных процессоров и выбрать наилучший. Подробно описать особенности эксплуатации дисковой подсистемы.

Модель должна соответствовать общему виду, чтобы можно было провести исследование любого варианта. Результаты моделирования должны соответствовать варианту задания, поэтому необходимо провести моделирование системы, содержащей 12 рабочих станций (согласно номера варианта) сервер и канал.

Реферат

Данный документ представляет собой расчетно-пояснительную записку по курсовой работе по курсу “Эксплуатация АСОиУ”.

Целью курсовой работы является разработка проектного решения на объединенную сеть фирмы, включающую в себя центральное отделение и два удаленных филиала.

В процессе выполнения курсовой работы необходимо решить следующие задачи:

- разработать блок-схему распределенной АСОИиУ фирмы и структурные схемы ЛВС центрального и удаленных офисов фирмы;

- описать правила построения всех сетей фирмы;

- выбрать и обосновать вариант удаленной связи отдельных ЛВС фирмы;

- выбрать требуемое оборудование для ЛВС фирмы;

- описать настройку рабочих параметров сетевой ОС, под управлением которой работают ЛВС фирмы;

- описать настройку рабочих параметров СУБД, которая установлена в ЛВС фирмы;

- провести распределение предметных баз данных по узлам сети;

- выполнить аналитическое и имитационное моделирование ЛВС фирмы и провести сравнительный анализ результатов моделирования;

- разработать и представить рекомендации по модернизации и реорганизации распределенной АСОИиУ фирмы.

Оглавление

Техническое задание 2

1. Архитектура объединенной сети фирмы 4

1.1. Укрупненная схема сети: 6

1.2. Схема сети центрального отделения фирмы: 7

1.3. Схема сети филиала 1: 8

1.4. Схема сети филиала 2: 8

1.5. Правила построения сетей центрального отделения и филиалов фирмы. 8

2. Принципы построения производительных и отказоустойчивых сетей. 5

2.1. Принципы построения производительных сетей. 10

2.2. Принципы построения отказоустойчивых сетей. 11

2.3. Расчет вероятности безотказной работы дисковой подсистемы. 14

2.4. Рекомендации по модернизации или реорганизации рассматриваемой сети фирмы 14

3. Организация удаленной связи объединенной сети фирмы. 16

3.1. Выбор типа сети связи. 15

3.2. Выбор оборудования сети связи. 19

4. Выбор оборудования сети и особенности его эксплуатации. 20

5. Настройка рабочих параметров сетевой ОС. 25

6. Настройка рабочих параметров СУБД. 29

7. Распределение предметных БД по узлам сети. 31

7.1.Распределение баз данных по узлам сети без учета репликаций. 32

7.2. Распределение баз данных по узлам сети с учетом репликаций. 34

8. Аналитическое моделирование сети. 35

9. Имитационное моделирование сети. 49

10. Сравнительный анализ результатов моделирования. 52

Выводы 53

Литература 54

Приложение 1. Структурная схема распределений АСОИиУ фирмы. 55

Приложение 2. Распределение предметных баз данных по узлам сети. 56

Приложение 3. Моделирование работы ЛВС АСОИиУ фирмы. 57

1. Архитектура объединенной сети фирмы

Центральный офис фирмы включает сеть 100 Base T4 , содержащую два концентратора, и ЛВС 10 Base-5, содержащая два сегмента. Обе сети соединены через коммутатор.

Удаленный филиал №1 должен включать cеть 10 Base-Т, состоящую из двух концентраторов, и сеть 10Base-2, состоящую из двух сегментов. Сети должны быть связаны через коммутатор.

Удаленный филиал № 2 должен включать cеть Token-Ring на ЭВП с LAU-2.

1. Укрупненная схема сети:

Рис. 1. Укрупненная схема РСОД фирмы.

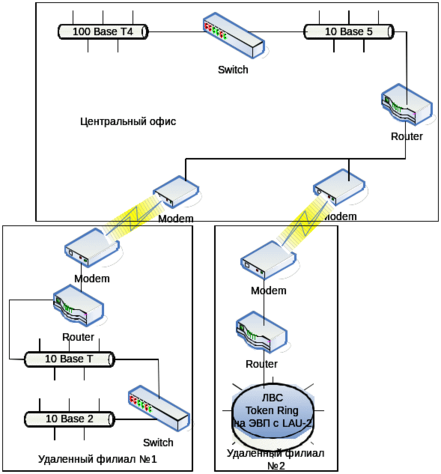

Рис.2. Укрупненная схема РСОД фирмы в графических обозначениях.

1. Схема сети центрального отделения фирмы:

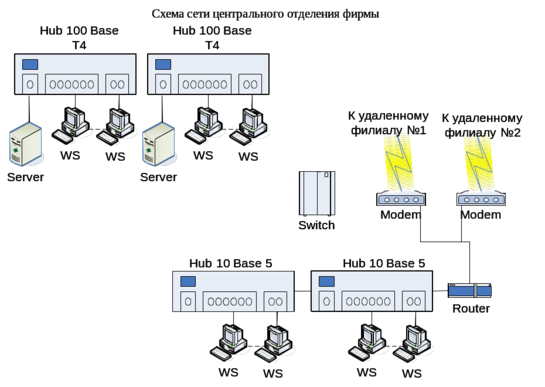

Рис.3. Структурная схема РСОД центрального офиса фирмы.

1. Схема сети филиала 1:

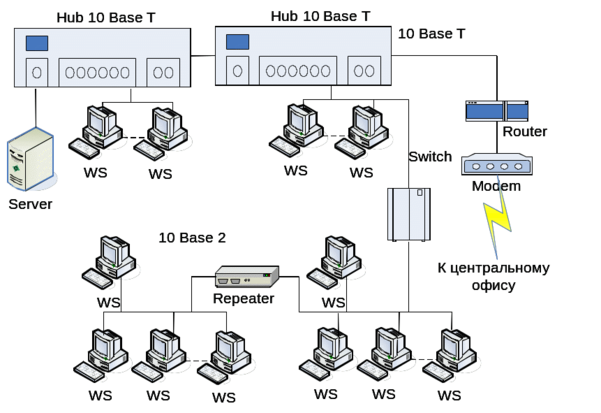

Рис. 4. Структурная схема РСОД первого удаленного офиса фирмы.

1. Схема сети филиала 2:

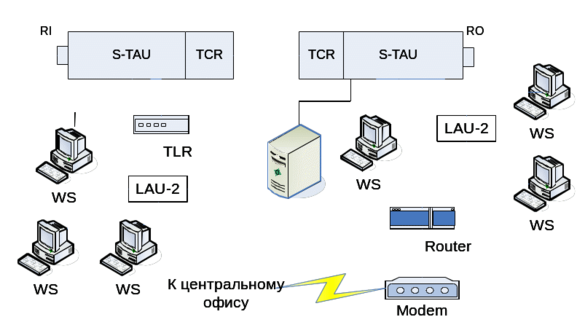

Рис. 5. Структурная схема РСОД второго удаленного офиса фирмы.

1. Правила построения сетей центрального отделения и филиалов фирмы.

   1. Правила построения сетей центрального отделения.

      1. Правила построения ЛВС на базе стандарта 100 Base T4:

• Максимальное расстояние отрезка витой пары между двумя непосредственно связанными узлами (станциями и концентраторами) не более 100 м, кабель Category 3,4 или 5 UTP.

• Общее количество станций не должно превышать 1024.

• Максимальное число концентраторов между любыми двумя станциями сети 4.

• Максимальный диаметр сети 205 м.

• Используются разъемы RJ-45.

• Не допускается образование колец.

• Используется неэкранированная витая пара (НВП) 5 категории.

1. Правила построения ЛВС на базе стандарта 10 Base 5:

• Правила построения сети на базе одного сегмента: кусок стандартного коаксиального кабеля (RY-11) диаметром 16-18мм., обрамленный терминаторами с обеих сторон – сегмент сети. Волновое сопротивление 50 Ω.

• На концах кабеля устанавливаются заглушки – терминаторы. Они должны быть обязательно фирменными, сопротивлением 50 Ω.

• Один из терминаторов сегмента обязательно заземляют.

• Узлы подключения с помощью приемопередатчиков. Access Unit Interface (15 жил).

• Максимальная длина AUI кабеля не более 50м. Минимальное расстояние между двумя соседними приемопередатчиками 2,5 м. Расстояния должны быть кратными 2,5м.

• Максимальная длина сегмента - 500м.

• К сегменту разрешается подключить не более 100 приемопередатчиков.

• Для объединения сегментов используются повторители, подключённые к сети 220В (обычно 2, 3, 4 входов/выходов).

• В сети может быть неограниченное количество сегментов, но между любыми двумя узлами должно быть не более 5 сегментов, не более четырех повторителей, не более 300 приемопередатчиков.

• Максимальная длина сети ≤2500м.

• Используются разъемы Rg45.

• В сети должно быть не более 1024 узлов, если более, то разделяют на две сети.

• К приемопередатчику можно подключить до 8 узлов.

1. Правила построения сетей филиала 1:

   1. Правила построения ЛВС на базе стандарта 10 Base T:

• Максимальное расстояние отрезка витой пары между двумя непосредственно связанными узлами (станциями и концентраторами) не более 100 м при наличии витой пары качества не ниже категории 3.

• Между двумя узлами может быть не выше 5 лучей.

• Общее количество станций не должно превышать 1024.

• Максимальное число концентраторов между любыми двумя станциями сети 4.

• Максимальный диаметр сети 500 м.

• Используются разъемы Rg45.

• Не допускается образование колец.

• Используется неэкранированная витая пара (НВП) 3 категории.

1. Правила построения ЛВС на базе стандарта 10 Base 2:

• Максимальная длина сегмента 185м.

• Максимальное количество станций в одном сегменте 30.

• Расстояние между соседними станциями 2,5м или должно быть кратно 2,5.

• Общее количество станций в сети не должно превышать 1024.

• Стандарт разрешает использование в сети не более 4 повторителей, не более 30 Т-коннекторов и, соответственно, не более 5 сегментов кабеля (только 3 сегмента из 5 могут быть нагруженными, то есть такими, к которым подключаются конечные узлы; между нагруженными сегментами должны быть ненагруженные сегменты).

• Максимальный диаметр сети 925 м.

1. Правила построение сетей филиала 2:

   1. Правила построения ЛВС на базе Token Ring на ЭВП:

• Вся сеть построена на ЭВП.

• Скорость передачи данных в сети 10 Мбит/сек.

• Максимальное количество устройств доступа в кольце: 12.

• Максимальное количество узлов в сети: 255.

• В среде используется S-TAU и сетевой адаптер(CA) , отвечающий стандарту IEEE 802.5.

• На концах узлов сети установлены разъемы типа COM.

• В RI и RO стоят заглушки.

• Количество портов S-TAU либо 8 либо 16.

• К каждому выходу S-TAU, находящегося в кольце можно подключить либо узел, либо еще одно S-TAU.

• Необходимо из портов RI/RO вынуть заглушки и соединить кабелем RI одного S-TAU с RO другого S-TAU.

• При 12 S-TAU длина сети 1200 м.

• Максимальное количество последовательно соединенных LAU-2 2.

• Максимальное удаление LAU-2 100м

1. Рекомендации по модернизации или реорганизации рассматриваемой сети фирмы.

Для увеличения быстродействия сети можно заменить сегментов 10 Base T и 10 Base 2 на 100 Base TX. Если архитектура филиала №2 позволяет и прочие условия заменить сеть Token-Ring на, допустим, все тот же 100 Base 100 TX. В результате увеличится скорость, и цена понизится.

1. Принципы построения производительных и отказоустойчивых сетей.

   1. Принципы построения производительных сетей.

Производительность для серверов – отношение общего количества выполненных конструкций по времени, за которое они выполнены.

Производительность для сетей – общее количество переданных битов информации по времени, за которое они переданы.

1. Количество процессоров и количество ядер в каждом процессоре.

1ЦП=1;
