Московский Государственный Технический Университет имени Н.Э.Баумана
Отчет
по лабораторной работе №2
по курсу «Электроприводы роботов»
«Изучение способов управления
электроприводом переменного тока
на базе программируемых логических контроллеров»
Выполнили: Данилов М.А.
Кожемякин С.А.
Можаев К.О.
Группа: РК10-71
Проверили: Ванин А.В.
Польский В.А.
Москва, 2010 г.
-
Скоростное управление

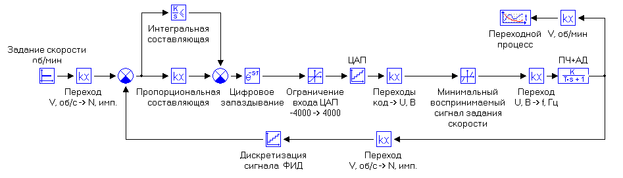

Задание 1. Определите настройки контура регулирования скорости двигателя на модели привода так, чтобы отсутствовало перерегулирование.
,
.

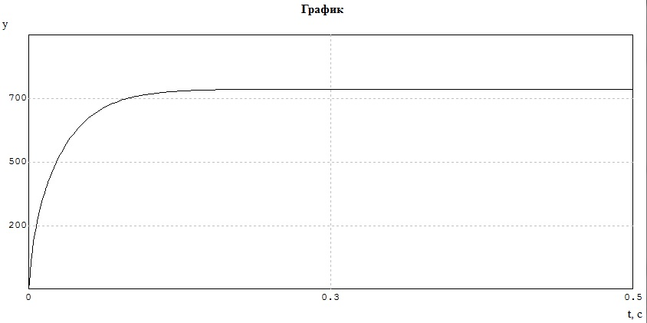

Задание 2. Определите настройки контура регулирования скорости двигателя на модели привода так, чтобы время переходного процесса было минимальным.
, .

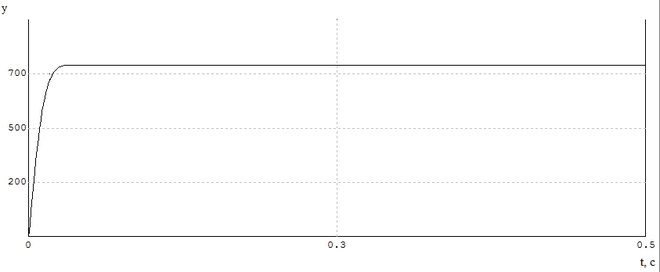

Тп.п. = 0,019с
Задание 3. Определите границу устойчивости системы управления, используя модель привода.
,
.
При дальнейшем увеличении

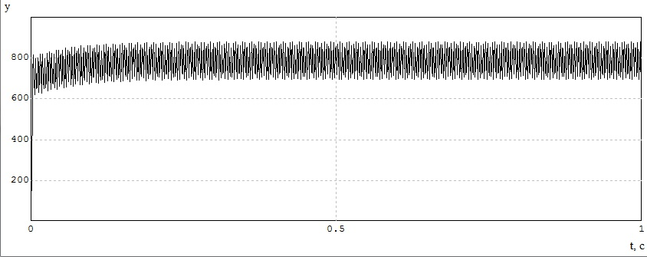

, в системе начинаются автоколебания. Данный график приведён для
2. Позиционное управление
Задание 1. Уточните настройки регулятора скорости ПЧ согласно заданию 2 раздела 7.1, получите характеристику переходного процесса привода под управлением ПЧ. Зарисуйте график переходного процесса.

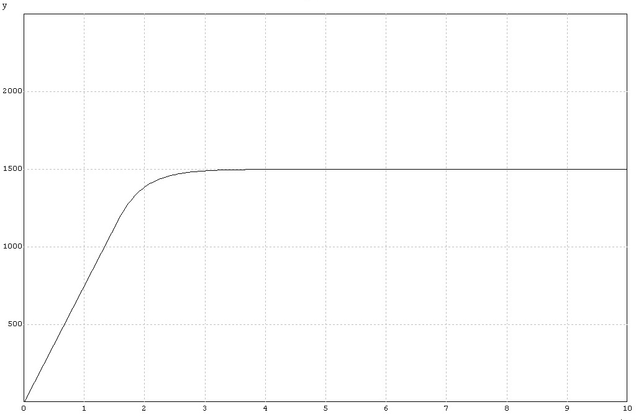

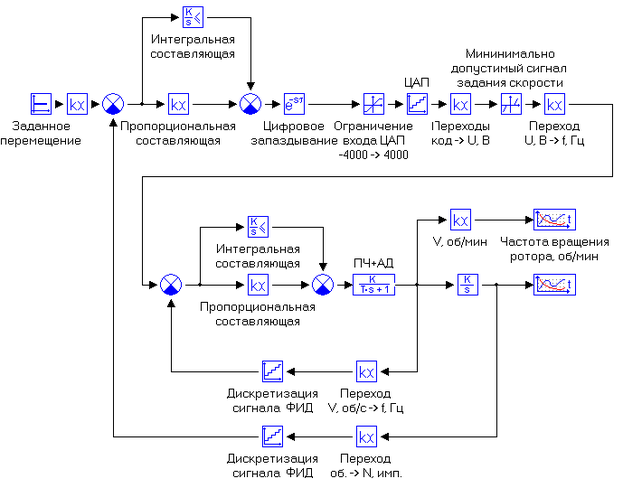

Задание 2. Определите с использованием модели привода настройки контура регулирования положения ротора двигателя так, чтобы отсутствовало перерегулирование во время переходного процесса.
Задание 3. Определите с использованием модели привода настройки контура регулирования положения ротора двигателя так, чтобы время переходного процесса было минимально.
Было задано:
В контуре положения -
,
.
В контуре скорости -
,
.
Задание 4. Проведите с использованием модели привода настройку регулятора положения без использования регулятора скорости, реализованного на ПЧ, проведите экспериментальное исследование с использованием полученных вариантов настройки регулятора положения. график переходного процесса.
В контуре положения -
,
.
В контуре скорости - , .

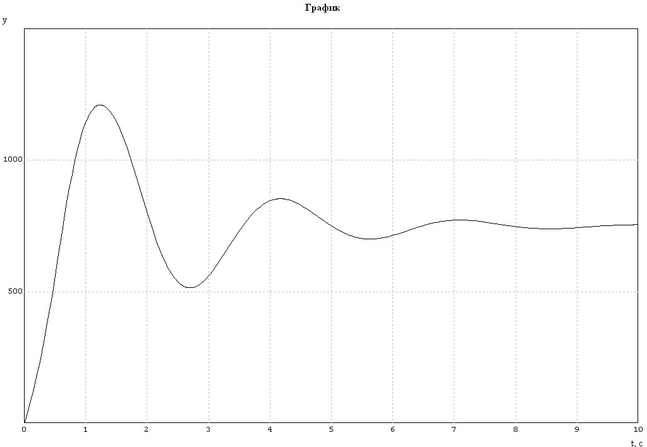

Задание 5. Определите с использованием модели привода границу устойчивости привода, используя последовательное увеличение коэффициентов регулятора. Настройки проводите на модели привода, проведите экспериментальное исследование с использованием полученных вариантов настройки регулятора положения.

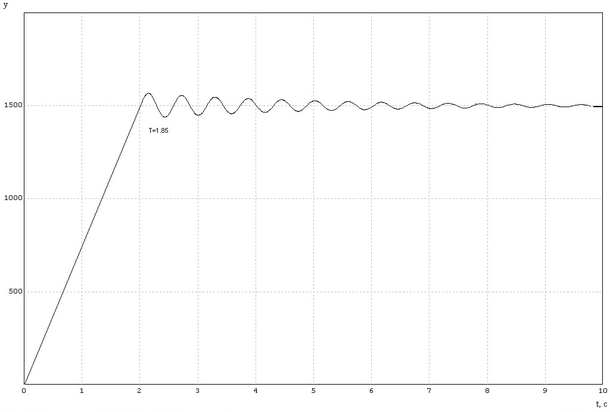

В контуре положения -
, .
В контуре скорости -
, .
3. Испытания на стенде

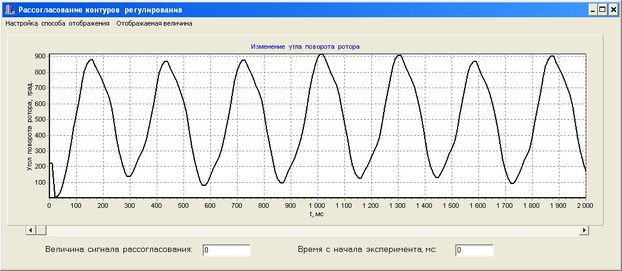

Автоколебения

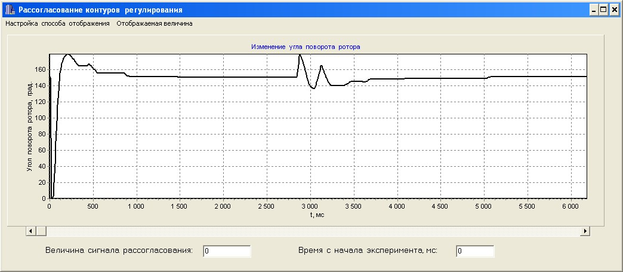

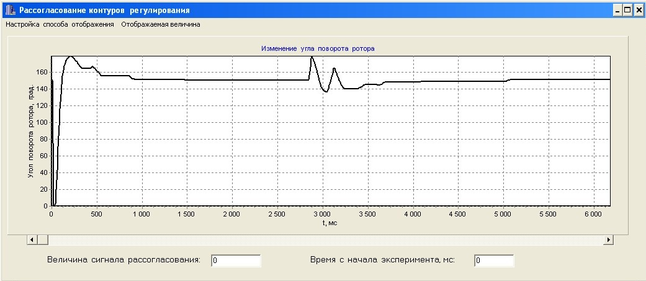

Положение 150
Положение 360

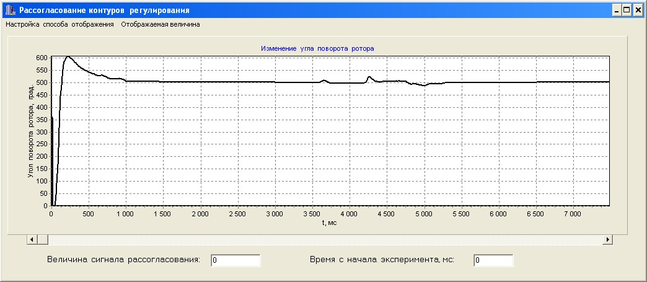

Положение 500

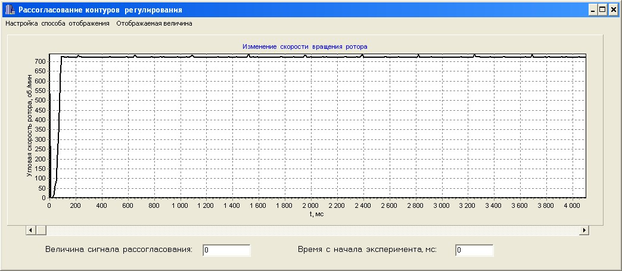

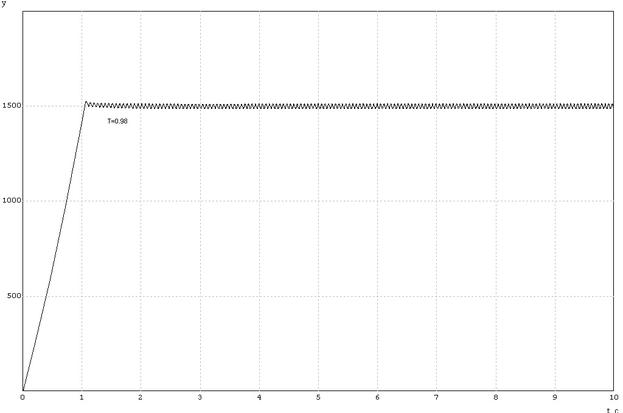

Скорость 750 об мин, t=10 с
Скорость 750 об/мин, Kи=13
Скорость 750 об/мнн, без перерегулирования
