17.Фильтрование газов. Устройство и работа рукавного и патронного фильтров.

1. Р укавный фильтр:

1. корпус

2. втулка для натяжения рукавов

3. трубная решетка к альфа приварены втулки.

4. матерчатый рукав

5. крышка

6. встряхивающий механизм

7. вентилятор обратной продувки

Запыленный газ нагнетается в нижнюю камеру фильтра, затем проходит через тканевые рукава, нижние концы которых закреплены в трубной решетке. Пыль осаждается в порах ткани и очищенный газ удаляется из аппарата. По мере забивания пор ткани увеличивается гидравлическое сопротивление фильтра, и при достижении определенного значения, производят регенерацию фильтров с помощью встряхивающего механизма или обратной продувки рукавов воздухом. Пыль периодически выгружается снизу из бункера.

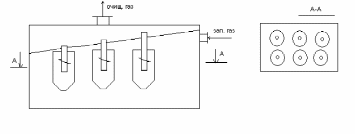

2. Патронные фильтры.

1. Корпус

2. пористые патроны

3. Трубная решетка

Применяют для сверхтонкой отчистки газов. В корпусе имеется ряд открытых сверху металлических или керамических гильз, герметически закрепленных в общем корпусе. Запыленный газ проходит через стенки гильз, отчищаясь от пыли. Очищенный газ выходит через верхний штуцер. Очистку гильз проводят обратной продувкой сжатым воздухом.

1. Типы циклонов, их устройство и принцип работы. К.п.д. циклонов.

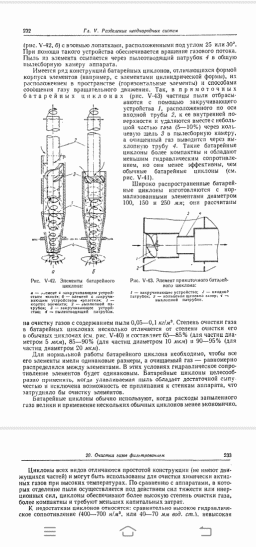

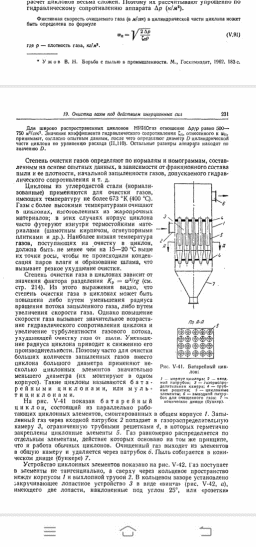

Батарейный циклон –применяют для очистки больших объемов запыленного газа

Батарейный циклон состоит из параллельно работающих циклонных элементов, смонтированных в общем корпусе. Газ равномерно распределяется по отдельным элементам. Поскольку газ поступает в элементы не тангенциально, а сверху, через кольцевое пространство между корпусом и выхлопной трубой, то в кольцевом зазоре установлено закручивающее лопастное устройство в виде «винта» (с 2 лопастями) или в виде «розетки» (с 8 лопастями). При помощи такого устройства обеспечивается вращении газового потока.

«+» Циклонов: обеспечивают более высокую степень очистки по сравнению с аппаратами, где отделение пыли происходит под действием гравитационных или инерционных сил, более компактны, простота конструкции, могут использоваться для очистки химически агрессивных газов.

«-» Сравнительно высокое гидравлическое сопротивление, невысокая степень улавливания частиц размером < 10 мкм, механическое истирание корпуса аппарата частицами пыли.

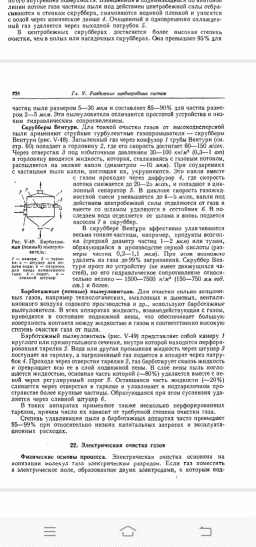

1. Мокрая очистка газов. Устройство и принцип работы различных типов скрубберов (распылительных, насадочных, пенных, центробежных, Вентури).

2. Инженерный расчет циклонов.

Расчет циклонов.

Дано V, t, размеры частиц

Найти n-? число циклонов

N=V/V₁ V₁-Vгаза очищенный в одном циклоне

V₁=Wусл.*S S=0,785D²

Скорость Wусл. – методом подбора

1) задаемся типом циклона и стандартным диаметром по ГОСТ

2) определяем Wусл. из уравнения

=>

Wусл- условная скорость газа в цилиндрической части циклона

ΔРц- сопротивление циклона

- коэффициент сопротивления циклона

3) Определяем V₁=Wусл *S

4) Определяем n

Максимальное число циклонов не более 14. Установка идет по четному количеству: 2,4 ,6… Если получено n>14 , то задаемся большим значением D и повторяем расчет.

5) По выбранному количеству n уточняем V₁ и Wусл.=V₁/3600*0,785D²

6) Определяем фактическое сопротивление циклона.

-коэф. сопротивления циклона, работающего на выхлоп

Условная скорость д.б. в пределах 2 до 4 м/с . Чем это ограничено ? Ведь чем выше скорость, тем лучше очистка . Ограничено тем, что чем выше скорость, тем выше ΔРц . Сл-но нужно ставить более мощную газодувку, возрастает расход энергии. Выбирают оптимальный вариант.

Для улучшения эффективности очистки применяют последовательное соединение циклонов.

Пусть =90 %

общ = 99/100=99 %

Наиболее распространены циклоны типа ЦН-15 , ЦН-11 , ЦН-24 ( цифра обозначает угол наклона входного патрубка

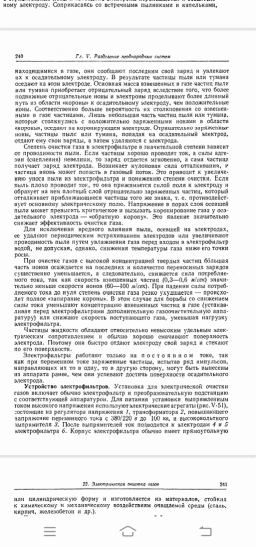

1. Электрическая очистка газов. Физические основы процесса

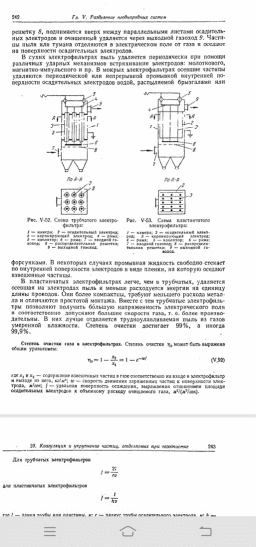

2. Устройство и работа электрофильтров

Псевдоожижение. Перемешивание.

1. Основные характеристики зернистого слоя. Режимы псевдоожижения. Зависимость сопротивления слоя от скорости газа

2. Расчет критических скоростей псевдоожижения. Расчет диаметра аппарата с псевдоожиженным слоем

3. Перемешивание в жидкой среде. Технические методы перемешивания. Показатели работы перемешивающих устройств

1. Режимы перемешивания. Расчет мощности, потребляемой мешалкой. Определяющее число оборотов..

2. Виды механических мешалок. Их сравнительная характеристика.

ТЕПЛОВЫЕ ПРОЦЕССЫ

Основы теплопередачи.

1. Способы передачи тепла. Сложная теплоотдача.

1. Теплопроводность.

2. Конвекция.

3. Излучение.

Теплопроводность – перенос тела вследствие беспорядочного движения микрочастиц (колебания молекул и атомов а также движение электронов).

Конвекция – перенос тепла вследствие движения или перемешивания макроскопических объемов газа или жидкости под действием движущей силы.

Различают:

1. естественную (свободную) конвекцию. (Перемещение обусловлено разностью плотностей газа или жидкости в различных точках объема, которая возникает вследствие разных температур в этих точках)

2. вынужденная конвекция. Происходит при принудительном движении газа или жидкости.

1. Тепловая нагрузка, удельный тепловой поток. Методы составления теплового баланса.

Тепловой баланс может быть составлен двумя способами.

Способы составления теплового баланса:

1) Внутренний метод ( с использованием величин теплоемкости).

При составлении теплового баланса по внутреннему методу рассматривается перераспределение тепла между теплообменивающимися средами внутри аппарата. Количество тепла, передаваемого от горячего теплоносителя к холодному называется тепловой нагрузкой аппарата.

А) При отсутствии фазового превращения.

- тепловая нагрузка аппарата;

- количество тепла, отданное горячей средой;

- количество тепла, принятое холодной средой;

С₁,С₂ – теплоемкость сред при средней температуре.

Б) Если в процессе теплообмена в одной фазе происходит фазовое превращение.

Пусть в первой среде происходит конденсация.

r- теплота конденсации;

- охлаждение до температуры фазового превращения;

- теплота фазового превращения;

- охлаждение остатков до конечной температуры;

- охлаждение продуктов фазового превращения до конечной температуры.

Конденсация и испарение идут при постоянной температуре фазового превращения .

Недостатки внутреннего метода:

1.Необходимо учитывать средние теплоемкости для данного интервала, что сделать по справочным данным не всегда возможно

2.При наличии фазового превращения также сложно определить r.

2) Внешний метод( с использованием величин удельных энтальпий).

В этом случае аппарат представляет собой «черный ящик».

А) При отсутствии фазового превращения.

=

=

- тепловая нагрузка аппарата;

- разность теплосодержания в начале и в конце процесса для первой среды;

- разность теплосодержания в начале и в конце процесса для второй среды.

Б) Если в процессе теплообмена в одной фазе происходит фазовое превращение.

Пусть в первой среде происходит конденсация.

- теплосодержание потока не претерпевшего превращения;

- теплосодержание второго потока;

- теплосодержание продуктов конденсации при температуре .

r₀ – теплота фазового превращения при температуре t =0⁰ для данной среды;

- энтальпия продуктов превращения при температуре на выходе из аппарата.

=

1. Теплопроводность. Температурное поле и температурный градиент. Теплопроводность многослойной стенки.

Теплопроводность – перенос тела вследствие беспорядочного движения микрочастиц (колебания молекул и атомов а также движение электронов).

Передача тепла теплопроводностью.

Совокупность значений температур в данный момент времени для всех точек рассматриваемой среды называется температурным полем.

Градиент температуры направлен в обратную сторону передачи тепла.

- вектор, направление которого соответствует направлению повышения температуры.

Значение определяет наибольшую скорость изменения температуры в данной точке температурного поля.

Поток тепла за счет теплопроводности может возникать только при условии, что ≠0

Теплопроводность многослойной стенки.
