Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 3)

В масле скорость охлаждения до пузырькового кипения 100-150℃/с. Этого вполне достаточно, чтобы предотвратить распад аустенита и обеспечить закалку. А при достижении температуры Мн скорость охлаждения в масле замедляется до 20-50℃/с, что снизит остаточные напряжения при образовании твердой, но хрупкой мартенситной структуры.

1. Отпуск

Тем не менее остаточные напряжения сжатия все еще присутствуют на поверхности металла из-за расширения при превращении А→М. Чтобы не допустить распад М, следует использовать низкий отпуск 200℃, как советует марочник. При низком отпуске из М выделяется метастабильный эпсилон-карбид. Из-за уменьшения количества растворенного углерода в М, уменьшается тетрагональность решетки. Это снижает твердость поверхности, однако сам эпсилон-карбид увеличивает твердость. Для высоколегированных сталей твердость поверхности практически не изменяется при низком отпуске, а также не затрагивается зона отпускной пропасти (внезапного снижения KCU). В среднем продолжительность низкого отпуска составляет 0,5-2 часа в зависимости от сечения детали. Охлаждение в масле.

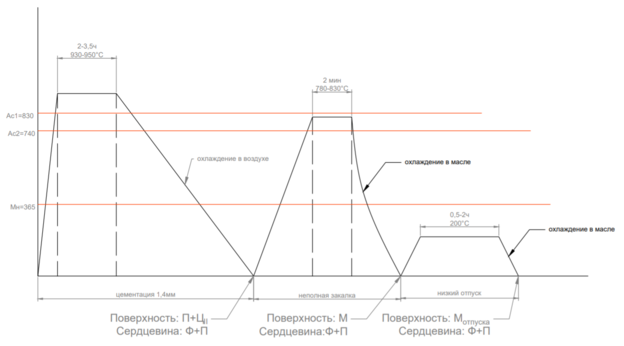

Подводя итоги, составим график режима упрочняющей термической обработки с указанием получаемых микроструктур:

Схема термической обработки стали 20ХГНР для серийного производства тяжело нагруженных быстроходных червяков станочного суппорта с размерами по условию задания и с характеристиками:

Предел текучести сердцевины σ_0,2 > 1080 МПа,

Твердость поверхности трения 59-62 HRC,

Глубина упрочненного слоя 1,2-1,4 мм.

Список литературы

1. Обоснование выбора материалов при технической подготовке производства деталей машин / А.И. Кондаков, А.С. Васильев — Москва : Издательство МГТУ им. Н. Э. Баумана, 2008. — 172 стр.

2. Выбор материала и метода упрочнения зубчатых колес / Р.С. Фахуртдинов, А.Е. Смирнов, М.Ю. Семёнов, Л.П. Фомина — Москва : Издательство МГТУ им. Н. Э. Баумана, 2018. — 40 стр.

3. Комплект домашних заданий по курсу «Материаловедение» : учебное пособие / Д. В. Власова, И. Ю. Сапронов, О. М. Ховова. — Москва : Издательство МГТУ им. Н. Э. Баумана, 2017. — 42, [2] с.

4. Марочник сталей и сплавов / под ред. В.Г. Сорокина. М.: Машиностроение, 1989. 640 с.

5. ГОСТ 4543-2016

6. Материаловедение / Б.Н.Арзамасов, Макарова В.И., Мухин Г.Г., Рыжов Н.М., Силаева В.И.- Москва: Издательство МГТУ им. Н.Э. Баумана, 2003г. – 646стр.

7. Краткий конспект лекций по курсу «Детали машин» Автор д.т.н., профессор кафедры РК-3 Андриенко Л.А.

8. Скорость охлаждения стали в воде и масле https://avtonovostnik.ru/info/skorost-ohlazhdenija-v-masle

9. Энциклопедия по машиностроению XXL https://mash-xxl.info

10. Технологические параметры газовой цементации http://www.mius.ru/thermal/articles/detail.php?SECTION_ID=&ELEMENT_ID=128

11. Легирующие элементы http://www.conatem.ru/tehnologiya_metallov/stal-legiruyushhie-elementy.html

1 Большинство данных основано на испытаниях с образцами круглого сечения диаметром 15мм. Учитывая, что толщина зуба червяка около 17мм, эти данные с достаточной точностью описывают механические свойства червяка.

Москва 2021 г.

Характеристики

Список файлов домашнего задания
