На рисунке 14 показаны основные аппаратные элементы сети Token Ring и способы их соединения.

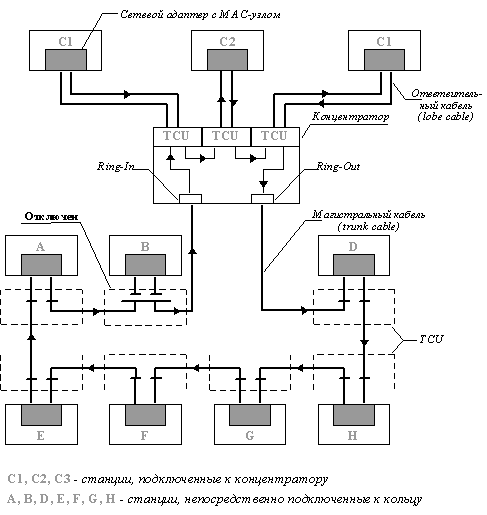

Рис. 14. Конфигурация кольца Token Ring

В приведенной конфигурации показаны станции двух типов.

Станции С1, С2 и С3 - это станции, подключаемые к кольцу через концентратор. Обычно такими станциями являются компьютеры с установленными в них сетевыми адаптерами. Станции этого типа соединяются с концентратором ответвительным кабелем (lobe cable), который обычно является экранированной витой парой (Shielded Twisted Pair, STP), соответствующей стандартному типу кабеля из кабельной системы IBM (Type 1, 2, 6, 8, 9).

Максимальная длина ответвительного кабеля зависит от типа концентратора, типа кабеля и скорости передачи данных. Обычно для скорости 16 Мб/с максимальная длина кабеля Type 1 может достигать 200 м, а для скорости 4 Мб/с - 600 м. Концентраторы Token Ring делятся на активные и пассивные. Пассивные концентраторы обеспечивают только соединения портов внутри концентратора в кольцо, активные выполняют и функции повторителя, обеспечивая ресинхронизацию сигналов и исправление их амплитуды и формы. Естественно, что активные концентраторы поддерживают большие расстояния до станции, чем пассивные.

Остальные станции сети соединены в кольцо непосредственными связями. Такие связи называются магистральными (trunk cable). Обычно связи такого рода используются для соединения концентраторов друг с другом для образования общего кольца. Порты концентраторов, предназначенные для такого соединения, называются портами Ring-In и Ring-Out.

Для предотвращения влияния отказавшей или отключенной станции на работу кольца станции подключаются к магистрали кольца через специальные устройства, называемые устройствами подключения к магистрали (Trunk Coupling Unit, TCU). В функции такого устройства входит образование обходного пути, исключающего заход магистрали в MAC-узел станции при ее отключении или отказе. Обычно для этих целей в TCU используются реле, которые подпитываются постоянным током во время нормальной работы. При пропадании тока подпитки контакты реле переключаются и образуют обходной путь, исключая станцию.

При подключении станции в кольцо через концентратор, устройства TCU встраивают в порты концентратора.

Максимальное количество станций в одном кольце - 250.

Кроме экранированной витой пары существуют сетевые адаптеры и концентраторы Token Ring, поддерживающие неэкранированную витую пару и оптоволокно

Физическая реализация сетей Token Ring

Стандарт Token Ring фирмы IBM предусматривает построение связей в сети как с помощью непосредственного соединения станций друг с другом, так и образование кольца с помощью концентраторов (называемых MAU - Media Attachment Unit или MSAU - Multi-Station Access Unit).

На рисунке 14 показаны основные аппаратные элементы сети Token Ring и способы их соединения.
