Оценив необходимое число весов, можно рассчитать число нейронов в скрытых слоях, например, для двухслойной сети это число составит:

L=Lw/n+m. (9)

Также известны и другие формулы для оценки, например:

2(n + L + m)<=N<=10 (n + L + m), (10)

N/10 – n – m <= L <=N/2 – n – m. (11)

Однако эти формулы не дают корректного ответа при малой выборке.

В ряде случаев целесообразно использовать сети с большим числом слоёв [3]. Такие многослойные нейронные сети могут иметь меньшие размерности матриц синаптических весов нейронов одного слоя, чем двухслойные сети, реализующие то же самое отображение.

В соответствии с теоремой Хехт-Нильсена получается двухслойная нейронная сеть с (2 *5 +1) = 11 нейронами в скрытом слое. В соответствии с изложенными выше формулами число нейронов в скрытых слоях будет следующим:

0<= число нейронов<=24 в соответствии с (11), т.е. можно выбирать значения нейронов в скрытом слое в этом интервале.

В результате приведенного анализа было предложено создать 3 различные нейронные сети и протестировать их с использованием экспериментальных данных. Данные сети имеют следующую архитектуру:

1. Нейронная сеть с одним скрытым слоем, имеющем 11 нейронов (Рис. 3).

2. Нейронная сеть, с двумя скрытыми слоями с 6 нейронами в каждом (Рис. 4).

3. Нейронная сеть с 3 скрытыми слоями и 8 нейронами в каждом скрытом слое (Рис. 5).

1.2 ОБУЧЕНИЕ СЕТИ

В задаче обучения нейронной сети принадлежность представителей обучающей выборки к тому или иному классу известна с вероятностью, равной единице, т.е. учитель даёт точное указание, к какому классу относится сигнал из обучающей выборки. При самообучении сигналы из обучающей выборки не сопровождаются указанием об их принадлежности тому или иному классу, и вероятность принадлежности обучающей выборки, в простейшем случае с двух модальным распределением, к классам, соответствующим каждой моде равно 0.5.

Для данной работы решено воспользоваться методом обратного распространения ошибки – обучение с учителем. Алгоритм обратного распространения ошибки – это итеративный градиентный алгоритм обучения, использующийся с целью минимизации среднеквадратичного отклонения текущих значений от требуемых на выходе для многослойной нейронной сети с последовательными связями.

Процесс обучения описывается следующими шагами:

1. Сети попеременно, в случайном порядке предъявляются все тренировочные образы, чтобы сеть не забывала одни, по мере запоминания других. Подать на вход сети один из возможных образов и в режиме обычного функционирования сети, когда сигналы распространяются от входов к выходам, рассчитать значения последних по формуле:

S_i(q) = _i=L y_i(q-1)w_ij(q), (12)

где: L – число нейронов в слое (q-1) с учётом нейрона с постоянным выходным состоянием +1, задающего смещение; Si(q) - взвешенная сумма входных сигналов j-го нейрона в слое (q); y_i(q-1)w_ij(q) – i – й вход нейрона j слоя q.

y_j(q) = f(s_j(q)), (13)

где f(s) - функция активации нейрона.

y_r(0) = x_r, (14)

где x_r –r –ая компонента вектора входного образа.

1. Рассчитать (Q) для выходного слоя по формуле:

_j(Q) = (y_j(Q) – d_j)dy_j/ds_j. (15)

Рассчитать по формуле:

w(Q)_ij = -_j(q)y_i(q-1). (16)

или:

w(Q)_ij(t) =- (w(q)_ij(t-1) + (1 - )_j(q)y_i(q-1)), (17)

где  - коэффициент инерционности; t – номер текущей итерации изменения весов w(Q) слоя Q.

1. Рассчитать по формулам:

_j(q) = [_r _j(q+1) w_jr(q+1)]dy_j/ds_j. (18)

и (16) или (18) и (17) соответственно _j(q) и w(Q) для всех остальных слоёв, q = (Q-1)…1

1. Скорректировать все веса в нейронной сети:

w(q)_ij(t) = w(q)_ij(t)(t-1) + w(q)_ij(t). (19)

1. Если ошибка сети существенна, перейти на шаг 1. В противном случае – конец.

Ниже приведена схема, описывающая процесс обучения.

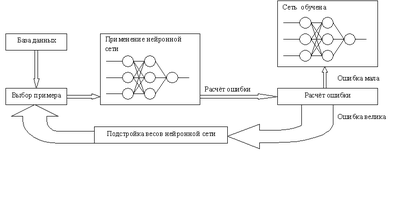

Рис. 6. Обобщённая схема обучения нейронной сети

2. ТЕСТИРОВАНИЕ СЕТЕЙ С ИСПОЛЬЗОВАНИЕМ ЭКСПЕРИМЕНТАЛЬНЫХ ДАННЫХ

Для оценки применимости нейронных сетей для описания состояния вакуумного механизма – подшипника, необходимо провести эксперимент, с использованием реальных данных, полученных при работе реального механизма.

Нами использовался пакет Statistica Neural Network, имеющий удобный интерфейс и широкий набор средств для работы и анализа работы нейронных сетей. Для доказательства применимости данного математического аппарата для решения задачи использовались 60 элементов обучающей выборки [5], в то же время не ставилась цель получения высокой точности. После завершения обучения и запуска сетей с итоговыми весовыми коэффициентами на тестовом множестве для выбранных архитектур были получены результаты, представленные на рис. 7 - 12.

Полученные результаты показывают, что сеть с 1-м скрытым слоем более соответствует имеющемуся процессу в пиковых значениях, однако сети с более сложной архитектурой лучше моделируют сам процесс. Более сложным сетям менее свойственно откликаться на случайные значительные изменения выходного (обучающего) сигнала, сети воспринимают этот сигнал как шум, и игнорируют его. Так, например, на рис. 8 сеть с 1-м скрытым слоем имеет большую ошибку в средней части графика распределения ошибки, т.к. она плохо аппроксимирует функцию, описывающую процесс, но в тоже время в правой части графика ошибка сети меньше, т.к. она почти полностью повторяет всплески значений обучающей функции. При грубой оценке результатов работы сетей лучшие результаты имеет сеть с 2-мя скрытыми слоями, рис. 10, как более точно воспроизводящая функцию, описывающую модель и при этом не очень сложную по структуре, а следовательно и менее трудоёмкую по времени вычислений.

Также необходимо отметить, что хотя для обучения сети использовались неподготовленные данные и не была проведена оценка применимости параметров, сеть достаточно хорошо смоделировала основной ход изучаемого процесса во всех трех случаях.

Для того чтобы увеличить точность аппроксимации нейронной сетью функции, описывающей поведение системы, в будущем планируется принять следующие меры:

1. Увеличить обучающую выборку. Имеет смысл провести эксперименты на нескольких сетях в том числе с более сложной архитектурой, для получения более точных значений.

2. Разделить обучаемые и тестируемые выборки, т.е. использовать для обучения и тестирования разные наборы данных.

3. При каждом цикле обучения сети располагать обучающие образы в случайном порядке, что поможет сети абстрагироваться от соответствия определённым значениям выборки и поможет приблизить итоговую функцию к функции, описывающей реальный процесс.

4. Ввести при обучении случайные шумы, препятствующие реакции системы на резкие колебания, смазывающие значения и позволяющие приблизить итоговую функцию к функции, описывающей реальный процесс, а не привести сеть к точному соответствию обучаемым векторам.

5. Провести эксперимент с наибольшим числом входных параметров и определить те параметры, которые в наибольшей степени влияют на итоговый результат, т.е. чувствительность сети к параметрам.

6. Необходимо оценить точность получаемых результатов при одной и той же архитектуре и методике обучения при использовании в нейронах сети различных активационных функций, поскольку использование различных функций накладывает свои особенности на процесс обучения и работы сети.

Для того, чтобы получить на выходе коэффициент неисправности механизма необходимо будет обучать сеть с целевыми векторами, задавая в качестве выходного сигнала соответствующие значения в интервале [0;1].

ВЫВОДЫ

Разработаны нейронные сети для оценки состояния трибосопряжений, работающих в вакууме. Сравнение результатов моделирования и экспериментальных данных показало их хорошее совпадение, что свидетельствует об адекватности модели и ее применимости в системе диагностики.

Результаты моделирования показали, что более сложные сети более точно аппроксимируют исходную функцию, однако после некоторого порога точности, с возрастанием количества элементов точность аппроксимации возрастает не значительно, но значительно возрастает время поиска результата.

Также следует отметить, что сети с более сложной архитектурой менее подвержены воздействию случайных шумов, искажающих сигнал. Поэтому для более полного отражения (моделирования) особенностей процесса обучающая (тестирующая) выборка должна составлять как минимум несколько сотен обучающих (тестовых) множеств.
