Чтобы определить триггерное событие, для прикладной очереди при помощи административных команд устанавливаются опции, разрешающие триггеринг и условия триггерного события. Кроме того, администратором системы создается специальное описание обработки такого события. В описании содержится информация о приложении, которое будет вызвано при наступлении триггерного события. Если происходит такое событие, например, появляется новое сообщение в очереди, менеджер очередей автоматически генерирует специальное триггерное сообщение, которое помещается в очередь инициации (initiation queue). В триггерном сообщении содержатся данные о событии и вызываемом процессе. Все очереди инициации отслеживаются триггерным монитором, который читает триггерное сообщение и вызывает внешнюю программу обработки (рис. 2).

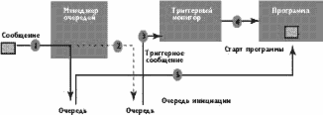

Рис. 2. Обработка "триггерных" событий

Приведем пример двух административных команд для создания триггерной очереди и описания процесса вызова внешней программы:

DEFINE QLOCAL(имя очереди)

TRIGGER +

PROCESS(имя процесса) INITQ(имя

очереди инициации) +

TRIGTYPE(тип триггерного события)

....

DEFINE PROCESS(имя процесса) +

APPLICID(имя вызываемой программы)

USERDATA(параметры)...

Триггеринг достаточно часто применяется в качестве стандартного метода автоматического старта каналов между менеджерами очередей. Для этого достаточно в качестве триггерных обьявить транспортные очереди, содержащие сообщения для передачи удаленному менеджеру очередей.

Администрирование MQSeries

Распределенная гетерогенная система, такая как MQSeries, требует особенного внимания к вопросам удаленного администрирования. MQSeries предоставляет ряд интерфейсов и достаточное количество утилит для администрирования и конфигурации, включая администрирование очередей, каналов сообщений, безопасности. Для этих целей используются команды двух типов.

Административные текстовые команды MQSC предназначены для работы администратора в режиме командной строки или при использовании текстовых файлов-сценариев. При этом утилита командной строки RUNMQSC преобразует текстовые команды в вызовы API, а затем возвращает пользователю ответные сообщения (рис.3).

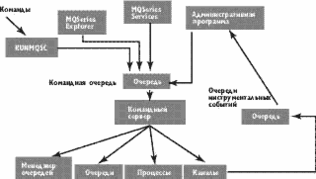

Рис. 3. Администрирование MQSeries

Другая возможность предлагает использование API-интерфейса PCF (Programmable Command Format) для вызова административных функций непосредственно из прикладных программ. Для удаленного администрирования менеджеров очередей MQSeries использует специальные командные очереди приема/передачи административных команд-сообщений и специальные мониторы (command servers) для их исполнения. Графические средства администрирования входят в MQSeries как компоненты MQSeries Explorer и MQSeries Services Snapin, а также предлагаются в ряде отдельных продуктов и модулей из общих пакетов управления системами: TME 10 Module for MQSeries (Tivoli), Command Center for MQSeries (Candle Corp.), Command MQ (Bool&Babbage), Patrol KnowledgeModule for MQSeries (BMC).

Обеспечение необходимой защиты передаваемых данных

Для обеспечения безопасности при использовании приложениями системы очередей сообщений необходимо знать, какое приложение послало то или иное сообщение: отслеживать, кто получает данное сообщение; обеспечивать идентификацию удаленных менеджеров, а также контролировать выполнение административных команд. Сама по себе система MQSeries не имеет собственных специальных модулей шифрования сообщений, но зато позволяет подсоединять внешние компоненты обеспечения безопасности.

Административные команды и доступ к объектам менеджера очередей. MQSeries позволяет контролировать исполнение административных команд и доступ к объектам менеджера очередей - к самому менеджеру и очередям. На большинстве платформ имеется менеджер безопасности, который позволяет определить и разграничить доступ к объектам. Кроме того, поскольку MQSeries предоставляет документированный интерфейс для управления функциями безопасности, можно создать собственный менеджер безопасности.

Безопасность в каналах передачи сообщений. Для защиты информации, которую передают друг другу менеджеры очередей, MQSeries поддерживает возможности подключения специально разрабатываемых модулей. Например, два менеджера очередей, устанавливающих связь по каналу, могут с помощью дополнительных программ опознать друг друга. Кроме того, сообщения, передаваемые по каналу, могут шифроваться перед передачей и расшифровываться при приеме.

Безопасность приложений. Интерфейс MQI предоставляет приложениям средства идентификации себя (приложения и платформы) и пользователя. Идентификационная информация содержится в заголовке сообщения, передается вместе с ним и только привилегированные приложения могут ее изменять. Приложения могут использовать эту информацию для дополнительной проверки получаемых сообщений.

Применение MQSeries

Возможности архитектуры очередей сообщений позволяют применять MQSeries как в процессе интеграции готовых приложений, так и для разработки совершенно новых систем, управляемых сообщениями. Можно перечислить следующие типичные задачи:

интеграция приложений в распределенной гетерогенной среде;

организация взаимодействия приложений, работа которых разделена во времени;

сложные распределенные и/или распараллеленные процессы обработки;

задачи гарантированной доставки данных;

поддержка мобильных клиентов.

Многие финансовые организации и учреждения используют сегодня MQSeries в качестве базового транспорта для передачи данных внутри банковских приложений и между ними. К числу пользователей IBM MQSeries принадлежат Центральный Банк РФ и Национальный Банк Республики Беларусь.

Вероятно, крупнейшей в стране распределенной информационной инфраструктурой располагают российские железнодорожники. Сегодня разработки на базе MQSeries ведутся в различных организациях МПС, а из готовых продуктов можно упомянуть систему предупреждений, разработанную фирмой DigitalDesign для Октябрьской железной дороги. В основе этой системы лежит построенная на базе MQSeries сеть передачи данных, которая обеспечивает гарантированную передачу предупреждений между службами железной дороги с контролем передачи, доставки и прочтения сообщений.

В качестве типичных примеров использования MQSeries в России можно также указать ряд применений MQSeries вместе с прикладными системами, функционирующими на базе системы групповой работы и электронной почты Lotus Notes.

Расширяемость системы

При использовании какой-либо прикладной системы служб вместе с MQSeries требуется через MQI разработать компонент доступа к очередям. Для многих распространенных программных средств уже существуют готовые модули. Для тех случаев, когда необходимы дополнения к базовой функциональности системы передачи сообщений, существуют документированные и открытые интерфейсы подключения внешних модулей, которые, например, позволяют опознавать системы, кодирования сообщений, компрессию данных и т.д.

MQSeries Link for SAP R/3. Этот модуль обеспечивает возможность интеграции R/3 c другими прикладными системами или удаленными системами R/3. MQSeries Link взаимодействует с компонентом ALE (Application Link Enabling) системы R/3, который отвечает за коммуникацию между распределенными подсистемами R/3. Прикладные данные, циркулирующие в форматах внутренних промежуточных документов IDoc системы R/3, преобразуются в сообщения MQSeries и посылаются другой системе. Посылка/прием сообщений MQSeries происходит под контролем транзакций R/3.

Сопряжение MQSeries с LotusNotes. Для организации взаимодействия MQSeries с Lotus Notes существует целый ряд программных компонентов: MQ Enterprise Integrator, MQSeries LSX, MQSeries Link, MQSeries Extra Link. С их помощью пользователи могут посылать данные и документы Lotus Notes в другие системы через MQSeries и получать в ответ сообщения для обновления документов Lotus Notes. Расширение стандартного языка программирования Lotus Script - MQSeries LSX, предоставляет набор из нескольких классов, реализующих интерфейс MQI для клиентских и серверных приложений Lotus. Использование других компонентов, таких как MQEnterprise Integrator, представляющих собой настраиваемые приложения Lotus Notes, не требует непосредственного программирования. При настройке обычно используются специальные базы данных Notes, содержащие сведения об очередях MQSeries, описания структуры посылаемого и возвращаемого сообщения, названия обновляемых документов и информацию о конвертации пересылаемых данных.

Доступ в Internet. MQSeries Internet Gateway представляет собой шлюз между Web сервером и системой MQSeries, преобразующий запросы пользователей браузеров в сообщения MQSeries с последующей отправкой сообщений приложениям и преобразованием полученных обратно сообщений в формат HTML. Кроме того, с Web-сервера может быть загружен в виде апплета MQSeries Java клиент, который будет принимать и посылать сообщения с гарантированной доставкой через менеджеры MQSeries.

MQSeries предполагает использование и других технологий из области промежуточного ПО. Например, сервисов DCE (Distributed Computer Environment), позволяющих приложению прозрачно обращаться к очереди сообщений, относящейся к той же ячейке DCE без определения этой очереди как удаленной, а также выполнять аутентификацию пользователей и контролировать доступ к очередям при помощи служб безопасности DCE.

Рис. 4. Схема работы MQSeries Integrator

Однако только гарантированной доставкой информации и компонентами сопряжения с существующими системами проблемы интеграции приложений не исчерпываются. Важнейшей является задача распознавания и обработки прикладного содержания сообщений. Для ее решения используется MQSeries Integrator (рис.4) - брокер сообщений, имеющий репозиторий форматов, на базе которого происходит распознавание и переформатирование содержания сообщений. В этом брокере имеется также база правил, определяющих процедуры обработки и маршрутизации сообщений.

Заключение

Решения, обеспечивающие взаимодействие между распределенными компонентами в рамках одной прикладной системы, (например клиент-серверное решение от одного разработчика) чаще всего не обеспечивают взаимодействия между различными прикладными системами, особенно если это взаимодействие не было спланировано еще на этапе разработки. Именно в возможностях поддержки межсистемной интеграции заключается особая ценность систем передачи сообщений. Использование ПО, предоставляемого системами очередей сообщений в качестве асинхронного механизма для организации взаимодействия между программами позволяет создать унифицированную транспортную шину для транзакционных и информационных вычислительных систем различного масштаба. При создании информационной инфраструктуры в России с ее географической протяженностью и множеством часовых поясов весьма актуально, а порой жизненно необходимо использовать системы очередей сообщений.

Список литературы

Для подготовки данной работы были использованы материалы с сайта http://www.citforum.ru/
