Ключевыми моментами для реализации высокой производительности является суперскалярный режим работы процессора, обеспечивающий выдачу для выполнения до четырех команд в каждом такте, высокопроизводительная неблокируемая подсистема памяти с быстродействующей кэш-памятью первого уровня, большая, размещенная на кристалле, кэш-память второго уровня и уменьшенная задержка выполнения операций во всех функциональных устройствах.

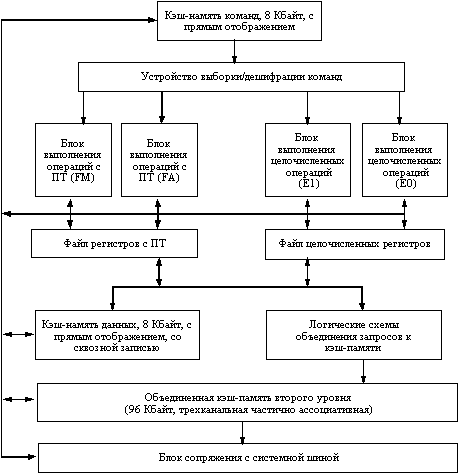

Рис. 6.18. Блок-схема процессора Alpha 21164
На рисунке 6.18 представлена блок-схема процессора, который включает пять функциональных устройств: устройство управления потоком команд (IBOX), целочисленное устройство (EBOX), устройство плавающей точки (FBOX), устройство управления памятью (MBOX) и устройство управления кэш-памятью и интерфейсом шины (CBOX). На рисунке также показаны три расположенных на кристалле кэш-памяти. Кэш-память команд и кэш-память данных представляют собой первичные кэши, реализующие прямое отображение. Множественно-ассоциативная кэш-память второго уровня предназначена для хранения команд и данных. Длина конвейеров процессора 21164 варьируется от 7 ступеней для выполнения целочисленных команд и 9 ступеней для реализации команд с плавающей точкой до 12 ступеней при выполнении команд обращения к памяти в пределах кристалла и переменного числа ступеней при выполнении команд обращения к памяти за пределами кристалла.
Устройство управления потоком команд осуществляет выборку и декодирование команд из кэша команд и направляет их для выполнения в соответствующие исполнительные устройства после разрешения всех конфликтов по регистрам и функциональным устройствам. Оно управляет выполнением программы и всеми аспектами обработки исключительных ситуаций, ловушек и прерываний. Кроме того, оно обеспечивает управление всеми исполнительными устройствами, контролируя все цепи обхода данных и записи в регистровый файл. Устройство управления содержит 8 Кбайт кэш команд, схемы предварительной выборки команд и связанный с ними буфер перезагрузки, схемы прогнозирования направления условных переходов и буфер преобразования адресов команд (ITB).
Целочисленное исполнительное устройство выполняет целочисленные команды, вычисляет виртуальные адреса для всех команд загрузки и записи, выполняет целочисленные команды условного перехода и все другие команды управления. Оно включает в себя регистровый файл и несколько функциональных устройств, расположенных на четырех ступенях двух параллельных конвейеров. Первый конвейер содержит сумматор, устройство логических операций, сдвигатель и умножитель. Второй конвейер содержит сумматор, устройство логических операций и устройство выполнения команд управления.
Устройство плавающей точки состоит из двух конвейерных исполнительных устройств: конвейера сложения, который выполняет все команды плавающей точки, за исключением команд умножения, и конвейер умножения, который выполняет команды умножения с плавающей точкой. Два специальных конвейера загрузки и один конвейер записи данных позволяют командам загрузки/записи выполняться параллельно с выполнением операций с плавающей точкой. Аппаратно поддерживаются все режимы округления, предусмотренные стандартами IEEE и VAX.
Устройство управления памятью выполняет все команды загрузки, записи и барьерные операции синхронизации. Оно содержит полностью ассоциативный 64-строчный буфер преобразования адресов (DTB), 8 Кбайт кэш-память данных с прямым отображением, файл адресов промахов и буфер записи. Длина строки в кэше данных равна 32 байтам, он имеет два порта по чтению и реализован по принципу сквозной записи. Он индексируется разрядами физического адреса и в тегах хранятся физические адреса. В устройство управления памятью в каждом такте может поступать до двух виртуальных адресов из целочисленного устройства. DTB также имеет два порта, поэтому он может одновременно выполнять преобразование двух виртуальных адресов в физические. Команды загрузки обращаются к кэшу данных и возвращают результат в регистровый файл в случае попадания. При этом задержка составляет два такта. В случае промаха физические адреса направляются в файл адресов промахов, где они буферизуются и ожидают завершения обращения к кэш-памяти второго уровня. Команды записи записывают данные в кэш данных в случае попадания и всегда помещают данные в буфер записи, где они ожидают обращения к кэш-памяти второго уровня.

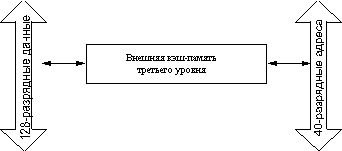

Отличительной особенностью микропроцессора 21164 является размещение на кристалле вторичного трехканального множественно-ассоциативного кэша, емкостью 96 Кбайт. Вторичный кэш резко снижает количество обращений к внешней шине микропроцессора. Кроме вторичного кэша на кристалле поддерживается работа с внешним кэшем третьего уровня.
Сочетание большого количества вычислительных устройств, более быстрого выполнения операций с плавающей точкой (четыре такта вместо шести), более быстрого доступа к первичному кэшу (два такта вместо трех) обеспечивают новому микропроцессору рекордные параметры производительности.
Особенности архитектуры POWER компании IBM и PowerPC компаний Motorola, Apple и IBM
Как уже было отмечено, одним из разработчиков фундаментальной концепции RISC-архитектуры был Джон Кук из Исследовательского центра IBM им. Уотсона, который в середине 70-х проводил исследования в этом направлении и построил миникомпьютер IBM 801, который так никогда и не появился на рынке. Дальнейшее развитие этих идей в компании IBM нашло отражение при разработке архитектуру POWER в конце 80-х. Архитектура POWER (и ее поднаправления POWER2 и PowerPC) в настоящее время являются основой семейства рабочих станций и серверов RISC System /6000 компании IBM.
Развитие архитектуры IBM 801 в направлении POWER шло в следующих направлениях: воплощение концепции суперскалярной обработки, улучшение архитектуры как целевого объекта компиляторов, сокращение длины конвейера и времени выполнения команд и, наконец, приоритетная ориентация на эффективное выполнение операций с плавающей точкой.
Архитектура POWER
Архитектура POWER во многих отношениях представляет собой традиционную RISC-архитектуру. Она придерживается наиболее важных отличительных особенностей RISC: фиксированной длины команд, архитектуры регистр-регистр, простых способов адресации, простых (не требующих интерпретации) команд, большого регистрового файла и трехоперандного (неразрушительного) формата команд. Однако архитектура POWER имеет также несколько дополнительных свойств, которые отличают ее от других RISC-архитектур.
Во-первых, набор команд был основан на идее суперскалярной обработки. В базовой архитектуре команды распределяются по трем независимым исполнительным устройствам: устройству переходов, устройству с фиксированной точкой и устройству с плавающей точкой. Команды могут направляться в каждое из этих устройств одновременно, где они могут выполняться одновременно и заканчиваться не в порядке поступления. Для увеличения уровня параллелизма, который может быть достигнут на практике, архитектура набора команд определяет для каждого из устройств независимый набор регистров. Это минимизирует связи и синхронизацию, требуемые между устройствами, позволяя тем самым исполнительным устройствам настраиваться на динамическую смесь команд. Любая связь по данным, требующаяся между устройствами, должна анализироваться компилятором, который может ее эффективно спланировать. Следует отметить, что это только концептуальная модель. Любой конкретный процессор с архитектурой POWER может рассматривать любое из концептуальных устройств как множество исполнительных устройств для поддержки дополнительного параллелизма команд. Но существование модели приводит к согласованной разработке набора команд, который естественно поддерживает степень параллелизма по крайней мере равную трем.
Во-вторых, архитектура POWER расширена несколькими "смешанными" командами для сокращения времен выполнения. Возможно единственным недостатком технологии RISC по сравнению с CISC, является то, что иногда она использует большее количество команд для выполнения одного и того же задания. Было обнаружено, что во многих случаях увеличения размера кода можно избежать путем небольшого расширения набора команд, которое вовсе не означает возврат к сложным командам, подобным командам CISC. Например, значительная часть увеличения программного кода была обнаружена в кодах пролога и эпилога, связанных с сохранением и восстановлением регистров во время вызова процедуры. Чтобы устранить этот фактор IBM ввела команды "групповой загрузки и записи", которые обеспечивают пересылку нескольких регистров в/из памяти с помощью единственной команды. Соглашения о связях, используемые компиляторами POWER, рассматривают задачи планирования, разделяемые библиотеки и динамическое связывание как простой, единый механизм. Это было сделано с помощью косвенной адресации посредством таблицы содержания (TOC - Table Of Contents), которая модифицируется во время загрузки. Команды групповой загрузки и записи были важным элементом этих соглашений о связях.
Другим примером смешанных команд является возможность модификации базового регистра вновь вычисленным эффективным адресом при выполнении операций загрузки или записи (аналог автоинкрементной адресации). Эти команды устраняют необходимость выполнения дополнительных команд сложения, которые в противном случае потребовались бы для инкрементирования индекса при обращениях к массивам. Хотя это смешанная операция, она не мешает работе традиционного RISC-конвейера, поскольку модифицированный адрес уже вычислен и порт записи регистрового файла во время ожидания операции с памятью свободен.
Архитектура POWER обеспечивает также несколько других способов сокращения времени выполнения команд такие как: обширный набор команд для манипуляции битовыми полями, смешанные команды умножения-сложения с плавающей точкой, установку регистра условий в качестве побочного эффекта нормального выполнения команды и команды загрузки и записи строк (которые работают с произвольно выровненными строками байтов).
Третьим фактором, который отличает архитектуру POWER от многих других RISC-архитектур, является отсутствие механизма "задержанных переходов". Обычно этот механизм обеспечивает выполнение команды, следующей за командой условного перехода, перед выполнением самого перехода. Этот механизм эффективно работал в ранних RISC-машинах для заполнения "пузыря", появляющегося при оценке условий для выбора направления перехода и выборки нового потока команд. Однако в более продвинутых, суперскалярных машинах, этот механизм может оказаться неэффективным, поскольку один такт задержки команды перехода может привести к появлению нескольких "пузырей", которые не могут быть покрыты с помощью одного архитектурного слота задержки. Почти все такие машины, чтобы устранить влияние этих "пузырей", вынуждены вводить дополнительное оборудование (например, кэш-память адресов переходов). В таких машинах механизм задержанных переходов становится не только мало эффективным, но и привносит значительную сложность в логику обработки последовательности команд. Вместо этого архитектура переходов POWER была организована для поддержки методики "предварительного просмотра условных переходов" (branch-lockahead) и методики "свертывания переходов" (branch-folding).
Методика реализации условных переходов, используемая в архитектуре POWER, является четвертым уникальным свойством по сравнению с другими RISC-процессорами. Архитектура POWER определяет расширенные свойства регистра условий. Проблема архитектур с традиционным регистром условий заключается в том, что установка битов условий как побочного эффекта выполнения команды, ставит серьезные ограничения на возможность компилятора изменить порядок следования команд. Кроме того, регистр условий представляет собой единственный архитектурный ресурс, создающий серьезное узкое горло в машине, которая параллельно выполняет несколько команд или выполняет команды не в порядке их появления в программе. Некоторые RISC-архитектуры обходят эту проблему путем полного исключения из своего состава регистра условий и требуют установки кода условий с помощью команд сравнения в универсальный регистр, либо путем включения операции сравнения в саму команду перехода. Последний подход потенциально перегружает конвейер команд при выполнении перехода. Поэтому архитектура POWER вместо того, чтобы исправлять проблемы, связанные с традиционным подходом к регистру условий, предлагает: a) наличие специального бита в коде операции каждой команды, что делает модификацию регистра условий дополнительной возможностью, и тем самым восстанавливает способность компилятора реорганизовать код, и b) несколько (восемь) регистров условий для того, чтобы обойти проблему единственного ресурса и обеспечить большее число имен регистра условий так, что компилятор может разместить и распределить ресурсы регистра условий, как он это делает для универсальных регистров.
Другой причиной выбора модели расширенного регистра условий является то, что она согласуется с организацией машины в виде независимых исполнительных устройств. Концептуально регистр условий является локальным по отношению к устройству переходов. Следовательно, для оценки направления выполнения условного перехода не обязательно обращаться к универсальному регистровому файлу (который является локальным для устройства с фиксированной точкой). Для той степени, с которой компилятор может заранее спланировать модификацию кода условия (и/или загрузить заранее регистры адреса перехода), аппаратура может заранее просмотреть и свернуть условные переходы, выделяя их из потока команд. Это позволяет освободить в конвейере временной слот (такт) выдачи команды, обычно занятый командой перехода, и дает возможность диспетчеру команд создавать непрерывный линейный поток команд для вычислительных исполнительных устройств.
