166555 (740310), страница 3

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 3)

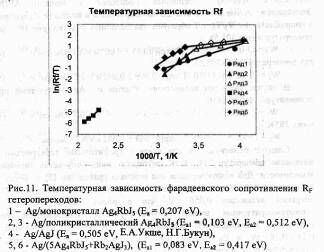

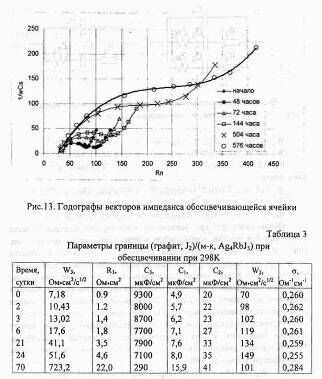

Исследованы гетеропереходы гpaфит/Ag4Rbт5 и cepe6po/Ag4RbJ5 на монокристаллах. Получены температурные зависимости параметров эквивалентных схем гетеропереходов RF) С, С2, R2, W2. Вычислены энергии активации для RF, и для W2. Обнаружено, что параметры i эквивалентной схемы гетероперехода зависят от ориентации монокристалла, т.е. от плотности упаковки граней. На основании результатов по диффузии ионов иода и определения постоянной Варбурга W2, показано, что не основными носителями в модели АРДС выступают ионы рубидия, влияющие на перераспределение ионных и электронных носителей заряда на границе электрод/электролит. Обнаружена корреляция между термодинамической стабильностью суперионного проводника и энергией активации сопротивления - переноса заряда основных носителей RF и диффузией не основных носителей, определяемых из импедансных измерений.

Определена корреляция между структурными фазовыми переходами, оптическими характеристиками и спектрами проводимости, полученными в субмиллиметровом диапазоне.

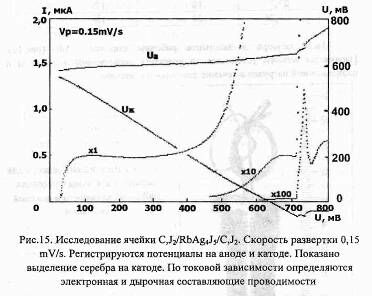

Разработан измерительный комплекс с компьютерным управлением для снятия различных вариантов вольтамперометрических зависимостей. Предложен алгоритм моделирования эквивалентных схем, описывающий гетеропереходы и определяющий их числовые значения.

Ю. Созданы макетные образцы сенсора на йод и сверхъемкого конденсатора. Сенсор работоспособен в газовой среде с концентрацией иода 10~...1 о Ми100% -ной влажностью в интервале температур; 320...390К. Доза облучения до 400 кГр. Сверхъемкий конденсатов ионистор с основными характеристиками емкость до 100 Ф; ток саморазряда при 398К < 10 нА, при 298К 150000.

Все вышеизложенное позволяет считать совокупность проведенных исследований новым научным направлением, заключающимся в установлении взаимосвязи структурных, оптических и электрохимических характеристик униполярных суперионных монокристаллов класса a-AgJ с проводимостью по ионам серебра, предопределяющей возникновение суперионного состояния твердых тел.

Основное содержание диссертации опубликовано в следующих работах

1. Гоффман В.Г., Тиликс Ю.Е., Скуиня А.А., Дзелме Ю.Р., Луговской В.К., Укше Е.А. Диффузия иода в монокристаллах твердого электролита RbAgJs // Электрохимия. - 1979. - Т.15. №8. - С.1252-1255.

2. Гоффман В.Г., Букун Н.Г., Укше Е.А. Импеданс ячеек с монокристаллическим твердым электролитом RbAgJs // Электрохимия, 1981. r.17. №7. -C.1098-1102.

3. Гоффман В.Г., Укше Е.А. Профили концентрации и коэффициенты диффузии иода в RbAg^s // Электрохимия, - 1981. - Т.17. №3. - С.380-382.

4. Гоффман В.Г., Укше Е.А. Растворение иода в твердом электролите RbAg4J5 // Электрохимия. -1981. -Т.17. №9. -С.1402-1404.

5. Гоффман В.Г., Скуиня А.А., Тиликс Ю.Е., Укше Е.А. Диффузия ионов в твердом электролите RbAg4J57/ Электрохимия. - 1981. - Т.17. №8.

6. С.1261-1263.7. Tiliks J. E., Goffman V. G., Skuinja А.А., Dzelme J. R.,

7. Lugovskoi V. K., Ukshe E. A. The measurement of silver and iodide diffusion coefficients in RbAg4J5 single crystals // Inter conf. Detects ininsulating crystals. Abstr. Of contrib. Papers. Riga, 1981. P.504-505. I 8. Букун Н.Г.,

8. Укше E. A., Гоффман В.Г. Комплексное сопротивление границы графит/твердый электролит RbAg4Js // Электрохимия. - 1982. -Т.18. №5. -С.653-656.9.

9. Букун Н.Г., Гоффман В.Г., Укше Е.А. Импеданс обратимой границы серебро/монокристаллический твердый электролит RbAg4J5 Электрохимия. - 1983. - Т. 19. №6. -С.731-736.Ю. Гоффман В.Г., Андреев В.Н., Шаймерденов Б.У., Укше Е.А.

10. Аддитивное окрашивание иодом твердого электролита RbAgJs // Ионика твердого тела: Материалы докладов ITI научного семинара.

11. Тез. докл. - Свердловск, 1979. - С.29-30.15. Мищенко А.В., Иванов-Шиц А.К., Гоффман В.Г., Боровков B. C.

12. Выращивание и свойства монокристаллов твердого электролита RbAg4J5. I // Электрохимия. - 1975. - Т.11. №2. - С.333-335.16. Мищенко А.В., Гоффман В.Г., Иванов-Шиц А.К., Боровков B. C.

13. Выращивание и свойства монокристаллов твердого электролита RbAg4J5. II // Электрохимия. - 1977. - Т.13. №12. - С.1858-1859.17. Иванов-Шиц А.К., Боровков B. C., Мищенко А.В., Гоффман В.Г.

14. Электропроводность и фазовые переходы в твердом электролите RbAg4J5 // ДАН СССР, - 1976. - Т228. №6. - С.1376-1379.18. Андреев В.Н., Гоффман В.Г. Поглощение света в кристаллах RbAg4J5,окрашенных иодом // ФТТ. - 1983. - Т.25. №11. - С.3480-3482. 19. Андреев В.Н., Гоффман В.Г., Гурьянов А.А., Чудновский Ф.А.

15. Доменная структура RbAg4J5 ниже точки фазового перехода 208К // ФТТ. - 1983. - Т.25. №9. - С.2636-2643. 20. Иванов-Шиц А.К., Мищенко А.В., Гоффман В.Г. Получение и свойства монокристаллов твердого электролита RbAg4J5 // VI Всесоюз. конф. по физической химии ионных расплавов и твердых электролитов:

16. Тез. докл. Часть 2. - Киев, 1976. - С.119-120.21. Иванов-Шиц А.К., Мищенко А.В., Гоффман В.Г. Выращивание монокристаллов твердого электролита RbAg4J5 из раствора в ацетоне // V Всесоюз. совещ. по росту кристаллов: Тез. докл. - Тбилиси, 1977. -С.77-78.22.

17. Андреев В.Н., Гоффман В.Г., Гурьянов А.А., Захарченя Б. П., Чудновский Ф.А. Температурный гистерезис и скрытая теплота при фазовом переходе 208К в суперионном проводнике RbAg4J5 // Письма в ЖЭТФ, 1982. -Т.36. №3. -С.61-63.23.

18. Афанасьев М.М., Гоффман В.Г., Компан М.Е. Люминесценция ионного проводника RbAg4J5 // ФТТ. 1982. - Т.24. №5. - С.1540-1542.24.

19. Афанасьев М.М., Гоффман В.Г., Компан М.Е. Фотолюминесценция низкотемпературной фазы суперионного проводника RbAg4J5 // ЖЭТФ, 1983. - Т.84. №4. - С.1310-1317.25.

20. Афанасьев М.М., Гоффман В.Г., Компан М.Е. Фотолюминесценция монокристаллов суперионного проводника RbAg4J5, аддитивно окрашенного иодом // ФТТ. 1987. - Т.29. №3. - С.940-941

21. С.2207-2210.27. Волков А.А., Козлов Г.В., Мирзоев Г.И., Гоффман В.Г.

22. Субмиллиметровые колебательные спектры суперионного проводника

23. RbAg4J5 // Письма в ЖЭТФ. 1983. - Т.38. №.4. - С.182-185.28. Волков А.А., Козлов Г.В., Мирзоянц Г.И., Гоффман В.Г. Спектр проводимости (х - и Р - RbAg на частотах 2-33 см'1 // ФТТ, 1985. - Т.27.

24. №6. -С.1874-1877.29. Kozlov G. V., Mirzoyants A. A., Volkov А.А., Goffman V. G. The splitting of the infrared vibrational spectra of RbAg4J5 in Low-temperature y-shase // Phisics Letters, 1984. - V.105A. № 6. - P.324-326.30.

25. Волков А.А., Козлов Г.В., Мирзоянц Г.И., Гончаров Ю.Г., Торгашев В.И., Гоффман В.Г. Новые низкотемпературные фазовые переходы в суперионном проводнике RbAg^s // Письма в ЖЭТФ. 1986. -Т.43. №.6. -С.280-282.

26. Ованесян Н.С., Гоффман В.Г., Соколов В.В. . Ткачев В.В. Рэлеевское рассеяние мессбауэровского излучения в суперионном проводнике

27. RbAg4J5 // ФТТ. 1984. - Т.26. №4. - С.1197-1199.32. Goffman V. G. ^ Ovanesyan N. S., Sokolov V. B., Tkachev V. V., Sherbinin

28. Yu. S Releigh scattering Mossbauer radiation (RSMR) in superionic conductor // Programme and abstr. Inter, conf. On the appl. Of Mossbauer effect. Alma-Ata, 1983. P.463. ЗЗ.

29. Тараскин С.А., Струков Б.А., Гоффман В.Г., Шаймерденов Б.У. Калориметрическое исследование монокристаллического суперионного проводника RbAgJs в широком интервале температур // ФТТ. 1985. - Т.27. №6. -С. 1904-1906.34 Гоффман В.Г. Быстрый ионный перенос в диэлектриках // Физика твердого тела и новые области ее применения: Тез. докл I Республ. конф. - Караганда, 1986. - С.108.

30. Гоффман В.Г., Базанов А.А., Ушкарева Л.В. Импеданс границы серебро/твердый электролит RbAg4J5«0,2Rb2AgJ3 // Твердые электролиты: Тез. докл. VII Всесоюз. конф. по физической химии ионных расплавов и твердых электролитов. - Л., 1983. - С.47-49.

31. Шаймерденов Б.У., Важев В.В., Писчанский ВВ., Гоффман В.Г. Применение химически сформированных тонких пленок твердых электролитов в сенсорных устройствах // Твердые электролиты: Тез. докл. X Всесоюз. конф. по физической химии ионных расплавов и твердых электролитов - Екатеринбург, 1992. - Т.З. - С.185.

32. Карпов И А, Симаков ВВ., Гоффман В.Г., Топоров Д.В., Михайлова А М Электрохимический импеданс композиционных структур, включающих суперионную компоненту // Современные технологии в образовании и науке: Сборник докл. - Саратов, 1998. - С.150-151.

33. Гоффман В.Г., Карпов И.А., Симаков В.В., Топоров Д. В, Михайлова A. M. Исследование процесса переноса заряда при формировании распределенных структур // Современные технологии в образовании и науке: Материалы Междунар. конференции. -Саратов, 1999. -С.25-26.

34. Добровольский Ю.А., Леонова Л.С., Вакуленко А.М., Гоффман В.Г. Детектирование газов при низких температурах // Датчики и преобразователи информации систем измерения, контроля и управления: Всеросс. науч. -технич. конференция. Гурзуф, 1994. - С.71.

35. Топоров Д.В., Давиденко О. . С, Гоффман В.Г., Михайлова A. M. Ионная проводимость монокристаллов Ag4KT5, полученных из раствора в ацетоне // Фундаментальные проблемы ионики твердого тела: Сборник материалов докладов на 5-м Международном совещании. Черноголовка, 2000. С.28-31.

36. Топоров Д.В., Гоффман В.Г., Михайлова A. M. Измерительный комплекс для исследования электрохимических систем // Фундаментальные проблемы ионики твердого тела: Сборник материалов докладов на 5-м Международном совещании. -Черноголовка, 2000. С.178-179.

37. GolTman V. G. Solid state electrolytes with analysis of iodine - containing media // . Sensor Tekhno-93: Proceed, of Jnt. Conf. - St. -Petersburg, 1993, July 22-23. -P.25.

1. Mikhailova A., Efanova W., Bukun N., Goffman V. Electrochemical behavior of solid-state short-circuite systems alkaline metal-organic semiconductor // ! 2th International conference on solid state ionics (SSI-12) 26 January, 1999. Patras, Greece. P.654.

Характеристики

Список файлов реферата
