Примером ванны с осажденной диафрагмой может служить ванна Хукера типа S, рис. 2. Эта ванна состоит из трех основных ча­стей — бетонного днища, стального катода и бетонной крышки. Днище имеет форму прямоугольного корыта, в котором залиты свин­цом нижние концы графитовых анодов и медный стержень, служащий для подвода тока. Аноды представляют собой графитовые пла­стины. Катод — стальная рама, внутри которой смонтирован ряд плоских карманов из стальной сетки. Расположение карманов и их ширина таковы, что установке катода на днище ванны карманы помещаются точно между анодами.

В крышке ванны расположены отверстия для подачи рассола и отвода хлора. Электролизер имеет тепловую изоляцию уменьшающую потери энергии за счет отдачи тепла в окружающую среду.

Электролиз растворов хлорида нат­рия в ваннах с ртутным катодом и графито­вым анодом .

Дает возможность получать более концентриро­ванные продукты, чем в ваннах с диафрагмой.

При пропускании через раствор NaCl постоянного электриче­ского тока на графитовом аноде происходит разряд ионов С1^- с по­следующим выделением газообразного хлора

2С1^- - 2е С1₂

На ртутном катоде выделение водорода происходит с большим перенапряжением. Если на железном катоде потенциал выделения водорода из нейтрального раствора равен 0,415 в, то на ртутном ка­тоде он составляет 1,7 - 1,85 в. Натрий же на ртути выделяется с большим эффектом деполяризации, обусловленным образованием амальгамы натрия NaHg_n, растворяющейся в избытке ртути. Бла­годаря этому потенциал разряда натрия на ртутном катоде оказы­вается ниже равновесного, а именно 1,2 в, в то время как его равно­весный потенциал равен 2,71 в. Таким образом, на ртутном катоде протекают следующие процессы:

Na⁺ + е Na

Na + nНg = NaHg_n

и водород практически почти не выделяется.

Амальгама натрия разлагается в специальном аппарате — разлагателе водой по реакции

NaHg_n + Н₂0 = NaOH + 1/2Н₂ + nHg

Электролиз в ванне с ртутным катодом протекает в среднем при напряжении 4,3—4,4 в.

Ванна с ртутным катодом, принципиальная схема которой приведена на рис. 3, состоит из двух частей: электро­лизера и разлагателя.

Электролизер и разлагатель конструктивно могут быть разде­лены и сообщаться друг с другом трубопроводом или могут быть расположены в одном общем кожухе.

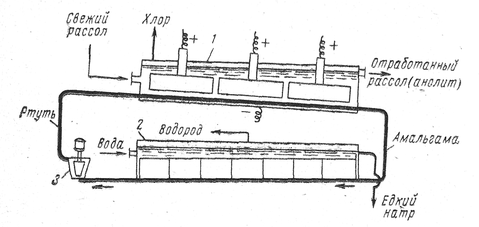

В любом случае электролизер — длинный ящик прямоуголь­ного сечения, сверху закрытый крышкой, в которой укреплены графитовые аноды. Рис. 3. Схема ванны с ртутным катодом:

1— электролизер; 2 — разлагатель; 3 — насос

К слегка наклонному дну ванны подведена ка­тодная шина и по нему непрерывно движется тонкий слой ртути. Таким образом, днище ванны является катодом. Электролизер питается концентрированным (310—315 г/л) раствором хлорида натрия, который в процессе электролиза обедняется поваренной солью до концентрации 260—270 г/л, выводится из ванны, обесхлоривается под разряжением и при продувке его сжатым воздухом, донасыщается солью, очищается от примесей (в схеме не показано) и передается обратно на электролиз. Образующийся хлор выводится через крышку ванны.

При движении ртути по дну электролизера в процессе электро­лиза получается амальгама натрия, которая растворяется в ртути и выводится из электролизера в разлагатель. Разлагатели могут быть различной конструкции — горизонтальные и вертикальные. Горизонтальные разлагатели представляют собой прямоугольный желоб, закрытый крышкой. В разлагатель поступает вода и из него отводятся образующиеся продукты — водород и щелочь. Дно разлагателя имеет небольшой уклон, благодаря чему ртуть движется по дну, выводится из разлагателя и подъемниками различного типа передается в электролизер.

Ванна с ртутным катодом занимает большие площади, что свя­зано с горизонтальным расположением ртутного катода. Сущест­вуют ванны, в которых катодами служат вертикальные амальга­мированные диски. Эти ванны компактны, но сложны конструктивно и в эксплуатации.

Сопоставление основных показателей работы ванн двух типов показывает, что вследствие высокого напряжения на ваннах с ртутным катодом расход энергии выше, чем в диафрагменных. Кроме того, эксплуатация ванн с ртутным катодом более сложна, чем диафрагменных, капитальные затраты на их установку выше и условия труда в цехах, оборудованных ртутными ваннами, тяжелее, чем в цехах, где установлены ванны с диафрагмой.

Возможность получения в ртутных ваннах концентрированных щелоков, свободных от поваренной соли, является существенным достоинством ртутных ванн. Исходя из этого во всех случаях, когда требуется чистая щелочь (например, для производства вискозного волокна), предпочтение должно быть отдано ваннам с ртутным като­дом. В связи с ростом потребности в чистом каустике электролиз в ваннах с ртутным катодом приобрел большое распространение.

Щелочь, получаемая при электролизе, в виде растворов, подвер­гается концентрированию в выпарных аппаратах. Щелочь из диафрагменных ванн содержит до 130— 140 г/л NaOH и 180—170 г/л NaCl. Растворимость поваренной соли с увеличением концентрации NaOH в растворе падает. Так, в щелоке, содержащем 50% (769 г/л) NaOH, при 20° С растворимость NaCl составляет 13,9 г/л. Вследст­вие этого при выпарке электролитических щелоков, полученных в ваннах с диафрагмой, наряду с концентрированием раствора про­исходит кристаллизация хлорида натрия, который возвращается на электролиз. Практически после упарки и плавки получают ще­лочь, содержащую 92—94% NaOH, 2-3% NaCl.

Вывод.

Таким образом гидроксид натрия на сегодняшний день получают методом электролиза водного раствора хлорида натрия. При этом используются два вида электролизеров, каждый из которых имеет свои достоинства и недостатки. Но в обоих случаях процесс получения гидроксида натрия сопровождается получением газообразных побочных продуктов, которые являются опасными веществами как для человека так и для окружающей среды. Поэтому следует соблюдать особые меры безопасности на данном производстве.
