NH4N03 ——> N2 + 0,502 + 2Н2О + 118 кДж/моль. (IL 12)

По уравнению (11.12) тепло взрыва должно было бы составить 1,48 МДж/кг. Однако вследствие протекания побочных реакций, одна из которых эндотермична (11.9), фактическое тепло взрыва составляет 0,96 МДж/кг и по сравнению с теплом взрыва гексогена (5,45 МДж) мало. Но для такого крупнотоннажного продукта как аммиачная селитра учет его взрывчатых свойств (хотя и слабых) имеет значение для обеспечения безопасности.

Требования потребителей к качеству выпускаемой промышленностью аммиачной селитры отражены в ГОСТ 2-85, согласно которому выпускают товарный продукт двух марок.

Прочность гранул определяют в соответствии с ГОСТ- 21560.2-82 при помощи приборов ИПГ-1, МИП-10-1 или ОСПГ –1М.

Рассыпчатость гранулированной аммиачной селитры,упакованной в мешки, определяют в соответствии с ГОСТ-21560.5-82.

ГОСТ 14702-79-«водоустойчива»

Физико-химическое обоснование основных процессов производства целевого продукта и экологической безопасности производства.

Для получения практически неслеживающейся аммиачной селитры применяют ряд технологических приемов. Эффективным средством уменьшения скорости поглощения влаги гигроскопичными солями является их гранулирование. Суммарная поверхность однородных гранул меньше поверхности такого же количества мелкокристаллической соли, поэтому гранулированные удобрения медленнее поглощают влагу из воздуха. Иногда аммиачную селитру сплавляют с менее гигроскопичными солями, например с сульфатом аммония.

В качестве аналогично действующих добавок применяют также фосфаты аммония, хлорид калия, нитрат магния. В основе процесса производства аммиачной селитры лежит гетерогенная реакция взаимодействия газообразного аммиака с раствором азотной кислоты:

NH3+HNO3=NH4NO3

∆H=-144,9 кДж (VIII)

Химическая реакция протекает с большой скоростью; в промышленном реакторе она лимитируется растворением газа в жидкости. Для уменьшения диффузионного торможения большое значение имеет перемешивание реагентов.

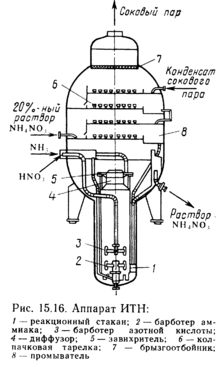

Интенсивные условия проведения процесса в значительной мере могут быть обеспечены при разработке конструкции аппарата. Реакцию (VIII) проводят в непрерывно действующем аппарате ИТН (использование теплоты нейтрализации) (рис. 15.16). Реактор представляет собой вертикальный цилиндрический аппарат, состоящий из реакционной и сепарационной зон. В реакционной зоне имеется стакан /, в нижней части которого расположены отверстия для циркуляции раствора. Несколько выше отверстий внутри стакана размещен барботер 2 для подачи газообразного аммиака, над ним — барботер 3 для подачи азотной кислоты. Реакционная парожидкостная смесь выходит из верхней части реакционного стакана; часть раствора выводится из аппарата ИТН и поступает в донейтрализатор, а остальная часть (циркуляционная) вновь идет вниз. Выделившийся из парожидкостной смеси соковый пар отмывается на колпачковых тарелках 6 от брызг раствора аммиачной селитры и паров азотной кислоты 20%-ным растворom селитры, а затем конденсатом сокового пара.

Теплота реакции (VIII) используется для частичного испарения воды из реакционной смеси (отсюда и название аппарата — ИТН). разница в температурах в разных частях аппарата приводит к более интенсивной циркуляции реакционной смеси.

Технологический процесс производства аммиачной селитры включает кроме стадии нейтрализации азотной кислоты аммиаком также стадии упаривания раствора селитры, гранулирования плава, охлаждения гранул, обработки гранул поверхностно-активными веществами, упаковки, хранения и погрузки селитры, очистки газовых выбросов и сточных вод.

На рис. 11-7 приведена схема современного крупнотоннажного агрегата по производству аммиачной селитры АС-72 мощностью 1360 т/сут. Исходная 58—60%-ная азотная кислота подогревается в подогревателе / до 70—80 С соковым паром из аппарата ИТН 3 и подается на нейтрализацию. Перед аппаратами 3 к азотной кислоте добавляют фосфорную и серную кислоты в таких количествах, чтобы в готовом продукте содержалась 0,3—0,5% Р2О5 и 0,05—0,2% сульфата аммония.

В агрегате установлены два аппарата ИТН, работающие параллельно. Кроме азотной кислоты в них подают газообразный аммиак, предварительно нагретый в подогревателе 2 паровым конденсатом до 120— 130 °С. Количества подаваемых азотной кислоты и аммиака регулируют таким образом, чтобы на выходе из аппарата ИТН раствор имел небольшой избыток кислоты (2—5 г/л), обеспечивающий полноту поглощения аммиака.

Азотную кислоту (58—60%-ную) подогревают в аппарате 2 до 80—90 °С соковым паром из аппарата ИТН 8. Газообразный аммиак в подогревателе 1 нагревается паровым конденсатом до 120—160°С. Азотная кислота и газообразный аммиак в автоматически регулируемом соотношении поступают в реакционные части двух аппаратов ИТН 5, работающих параллельно. Выходящий из аппаратов ИТН 89—92%-ный раствор NH4NO3 при 155—170 °С имеет избыток азотной кислоты в пределах 2—5 г/л, обеспечивающий полноту поглощения аммиака.

В верхней части аппарата соковый пар из реакционной части отмывается от брызг аммиачной селитры; паров HNO3 и NНз 20%-ным раствором аммиачной селитры из промывного скруббера 18 и конденсатом сокового пара из подогревателя азотной кислоты 2, которые подают на колпачковые тарелки верхней части аппарата. Часть сокового пара используют на подогрев азотной кислоты в подогревателе 2, а основную его массу направляют в промывной скруббер 18, где смешивают с воздухом из грануляционной башни, с паровоздушной смесью из выпарного аппарата 6 и промывают на промывных тарелках скруббера. Промытую паровоздушную смесь выбрасывают в атмосферу вентилятором 19.

Раствор из аппаратов ИТН 8 последовательно проходит донейтрализатор 4 и контрольный донейтрализатор 5. В донейтрализатор 4 дозируют серную и фосфорную кислоты в количестве, обеспечивающем содержание в готовом продукте 0,05—0,2% сульфата аммония и 0,3—0,5% P20s. Дозировку кислот плунжерными насосами регулируют в зависимости от нагрузки агрегата.

После нейтрализации избыточной НМОз в растворе аммиачной селитры из аппаратов ИТН и введенных серной и фосфорной кислот в донейтрализаторе 4, раствор проходит контрольный донейтрализатор 5 (куда аммиак автоматически подается только в случае проскока кислоты из донейтрализатора 4) и поступает в выпарной аппарат 6. В отличие от агрегата АС-67 верхняя часть выпарного аппарата 6 снабжена двумя ситчатыми промывными тарелками, на которые подают паровой конденсат, отмывающий паровоздушную смесь из выпарного аппарата от аммиачной селитры

Плав селитры из выпарного аппарата 6, пройдя гидрозатвордонейтрализатор 9 и фильтр 10, поступает в бак 11, откуда его погружным насосом 12 по трубопроводу с антидетонационной насадкой подают в напорный бак 15, а затем к грануляторам 16 или 17. Безопасность узла перекачивания плава обеспечивается системой автоматического поддержания температуры плава при его упаривании в выпарном аппарате (не выше 190 °С), контролем и регулированием среды плава после донейтрализатора 9 (в пределах 0,1— 0,5 г/л NНз), контролем температуры плава в баке 11, корпусе насоса 12 и напорном трубопроводе. При отклонении регламентных параметров процесса перекачивание плава автоматически прекращается, а плав в баках 11 и выпарном аппарате 6 при повышении температуры разбавляют конденсатом.

Предусмотрено гранулирование двумя типами грануляторов: виброакустическими 16 и монодисперсными 17. Более надежными и удобными в работе оказались вибр о акустические грануляторы, которые и эксплуатируются на крупнотоннажных агрегатах.

Плав гранулируют в прямоугольной металлической башне 20 с размерами в плане 8х11 м. Высота полета гранул 55 м обеспечивает кристаллизацию и остывание гранул диаметром 2—3 мм до 90—120°С при встречном потоке воздуха летом до 500 тыс. м∕ч и зимой (при низких температурах) до 300—400 тыс. м∕ч. В нижней части башни расположены приемные конуса, с которых гранулы ленточным конвейером 21 направляют в аппарат охлаждения КС 22.

Аппарат охлаждения 22 разделен на три секции с автономной подачей воздуха под каждую секцию решетки кипящего слоя. В головной его части имеется встроенный грохот, на котором отсеиваются комки селитры, образовавшиеся вследствие нарушения режима работы грануляторов. Комки направляют на растворение. Воздух, подаваемый в секции аппарата охлаждения вентиляторами 23, подогревают в аппарате 24 за счет тепла сокового пара из аппаратов ИТН. Подогрев производят при влажности атмосферного воздуха выше 60%, а в зимнее время во избежание резкого охлаждения гранул. Гранулы аммиачной селитры последовательно проходят одну, две или три секции аппарата охлаждения в зависимости от нагрузки агрегата и температуры атмосферного воздуха. Рекомендуемая температура охлаждения гранулированного продукта в зимнее время—ниже 27 °С, летом—до 40—50 °С. При эксплуатации агрегатов в южных районах, где значительное число дней температура воздуха превышает 30 °С, третья секция аппарата охлаждения работает на предварительно охлажденном воздухе (в испарительном аммиачном теплообменнике). Количество воздуха, подаваемое в каждую секцию, 75—80тыc.м^з/ч. Напор вентиляторов 3,6 кПа. Отработанный воздух из секций аппарата при температуре 45—60°С, содержащий до 0,52 г/м³ пыли аммиачной селитры, направляют в грануляционную башню, где он смешивается с атмосферным воздухом и поступает на промывку в промывной скруббер 18.

Охлажденный продукт направляют на склад или на обработку ПАВ (диспергатором НФ), а затем на отгрузку навалом или на упаковку в мешки. Обработку диспергатором НФ ведут в полом аппарате 27 с центральнорасположенной форсункой, опрыскивающей кольцевой вертикальный поток гранул, или во вращающемся барабане. Качество обработки гранулированного продукта во всех применяемых аппаратах удовлетворяет требование ГОСТ 2—-85.

Гранулированную аммиачную селитру хранят на складе в буртах высотой до 11 м. Перед отправкой потребителю селитру из склада подают на рассев. Нестандартный продукт растворяют, раствор возвращают на упарку. Стандартный продукт обрабатывают диспергатором НФ и отгружают потребителям.

Емкости для серной и фосфорной кислот и насосное оборудование для их дозирования скомпоновано в самостоятельный блок. Центральный пункт управления, электроподстанция, лаборатория, служебные и бытовые помещения расположены в отдельном здании.
