Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 3)

Почти три четверти века бились ученые над проблемой хромирования, и лишь в 20-х годах прошлого столетия проблема была решена. Причина неудач заключалась в том, что используемый при этом электролит содержал трехвалентный хром, который не мог создать нужное покрытие. А вот его шестивалентному «собрату» такая задача оказалась по плечу. С этого времени в качестве электролита начали применять хромовую кислоту - в ней валентность хрома равна 6. Толщина защитных покрытий (например, на некоторых наружных деталях автомобилей, мотоциклов, велосипедов) составляет до 0,1 миллиметра. Но иногда хромовое покрытие используют в декоративных целях - для отделки часов, дверных ручек и других предметов, не подвергающихся серьезной опасности. В таких случаях на изделие наносят тончайший слой хрома (0,0002-0,0005 миллиметра).

Литовские химики разработали способ создания многослойной «кольчуги» для особо ответственных деталей. Тончайший верхний слой этого покрытия (под микроскопом его поверхность и в самом деле напоминает кольчугу) состоит из хрома: в процессе службы он первым «принимает огонь на себя», но пока хром окисляется, проходят многие годы. Тем временем деталь спокойно несет свою ответственную службу.

Хромированию подвергаются не только металлические детали, но и изделия из пластмасс. Подвергнутый испытаниям широко известный полимер - полистирол, «одетый» в хром, стал прочнее, для него оказались менее страшными такие известные «враги» конструкционных материалов, как истирание, изгиб, удар. Само собой разумеется, возрос срок службы деталей.

Существует и другой способ хромирования - диффузионный, протекающий не в гальванических ваннах, а в печах. Первоначально стальную деталь помещали в порошок хрома и нагревали в восстановительной атмосфере до высоких температур. При этом на поверхности детали появлялся обогащенный хромом слой, по твердости и коррозионной стойкости значительно превосходящий сталь, из которой сделана деталь. Но при температуре примерно 1000°С хромовый порошок спекается и, кроме того, на поверхности покрываемого металла образуются карбиды, препятствующие диффузии хрома в сталь. Пришлось подыскивать другой носитель хрома; вместо порошка для этой цели начали использовать летучие галоидные соли хрома - хлорид или иодид, что позволило снизить температуру процесса. Хлорид (или иодид) хрома получают непосредственно в установке для хромирования, пропуская пары соответствующей галоидоводородной кислоты через порошкообразный хром или феррохром. Образующийся газообразный хлорид обволакивает хромируемое изделие, и поверхностный слой насыщается хромом. Такое покрытие гораздо прочнее связано с основным материалом, чем гальваническое.

5.2 Сплавы

Семейство хромовых сплавов весьма многочисленно.

Таблица 3- Основные хромовые сплавы

Феррохром - сплав хрома с железом, вводимый в жидкую сталь для ее легирования. Вводить хром в чистом виде в сталь очень затруднительно - он медленно растворяются в жидком металле, так как температуры его плавления выше, чем у стали. У феррохрома же температура плавления такая же, как у стали, или ниже.

Нихромы и хромали, устойчивы в интервале 1000-1300⁰C, обладают высоким электросопротивлением, используются для изготовления нагревателей в электрических печах сопротивления.

Добавка к хромоникелевым сплавам кобальта и молибдена придает металлу способность переносить большие нагрузки при 650-900° С. Из этих сплавов делают, например, лопатки газовых турбин.

Стеллит очень твердый сплав, стоек против износа и коррозии; применяется в металлообрабатывающей промышленности, для изготовления режущих инструментов.

Комохром - сплав хрома, кобальта и молибдена безвреден для человеческого организма и поэтому используется в восстановительной хирургии.

Хром входит в состав очень многих марок сталей.

«Нержавейка» - сталь, отлично противостоящая коррозии и окислению, содержит примерно 17-19% хрома и 8-13% никеля. Но этой стали углерод вреден: карбидообразующие «наклонности» хрома приводят к тому, что большие количества этого элемента связываются в карбиды, выделяющиеся на границах зерен стали, а сами зерна оказываются бедны хромом и не могут стойко обороняться против натиска кислот и кислорода. Поэтому содержание углерода в нержавеющей стали должно быть минимальным (не более 0,1%).

При высоких температурах сталь может покрываться «чешуей» окалины. В некоторых машинах детали нагреваются до сотен градусов. Чтобы сталь, из которой сделаны эти детали, не «страдала» окалинообразованием, в нее вводят 25-30% хрома. Такая сталь выдерживает температуры до 1000°С.

Хромолибденовые стали используются для создания фюзеляжей самолетов.

6. Экологические проблемы

(Влияние геологоразведочных работ, добычи и переработки сырья на окружающую среду)

Хром относится к высоко токсичным веществам. Действие на живой организм солей хрома сопровождается раздражением кожи или слизистой оболочки, иногда с образованием язв. Поражают они главным образом верхние дыхательные пути, легкие и глаза. Оксиды хрома менее токсичны, чем чистый металл.

Таблица 4-Предельно допустимые концентрации оксидов хрома

При проведении геологоразведочных работ на хромовые руды не требуются специальные меры по защите окружающей среды. При добыче хромовых руд для исключения попадания рудной пыли в воздух населенных пунктов следует выполнять ряд условий: соблюдение определенного расстояния от населенных пунктов, орошение дорог в карьерах и в складах добытой руды.

Наиболее значительное нарушение окружающей среды связано с переработкой хромового сырья, при котором в воздух попадает значительное количество пыли при сухом долблении и сортировке. При мокром обогащении сточные воды нуждаются в отчистке от хрома, его оксидов, что исключает сброс сточных вод в водоемы и требует строительства экранированных шламохранилищ.

Заключение

В данной работе рассмотрены основные вопросы изучения свойств хрома- химического элемента VI группы периодической системы Менделеева.

В первых двух разделах реферата кратко изложены факты открытия и дальнейшего использования хрома, указана особенность распространения хрома в природных месторождениях: хром никогда не встречается в несвязанном состоянии.

Далее рассмотрены физические свойства хрома. Отмечены аномальные изменения физических свойств хрома при температуре 37⁰С.

Основные разделы реферата посвящены изучению химических свойств хрома и его соединений. Отмечены малая химическая активность хрома, сильные окислительные свойства и высокая токсичность его соединений.

Отдельный раздел посвящен экспериментальному исследованию свойств основных практически значимых соединений хрома - оксидов, гидроксидов и солей. Все опыты подтверждены соответствующими химическими реакциями. Результаты экспериментов могут быть использованы при формировании лабораторного практикума по разделу "Металлы" курса химии школьной программы.

Также в реферате рассмотрены вопросы промышленного применения хрома и экологические проблемы его добычи и переработки.

Литература

1. Лисицын А.Е., Остапенко П.Е. Минеральное сырье. Хром // Справочник. - М.: ЗАО Геоинформмарк, 1999. - 25 с.

2. Салли А., Брендз Э. Хром.- Изд. 2-е переработ. и доп. Перев. с англ. М.: Металлургия, 1971.- 360 с.

3. Химия. Решение задач: учеб. пособие для уч. сред. и ст. шк. возраста/ Авт.- сост. А.Е.Хасанов. - Мн.: Современный литератор, 1999. -448 с.

4. Неорганическая химия. Энциклопедия школьника/ Гл. ред. И.П.Алимарин.- М.: Советская Энциклопедия, 1975.- 384 с.

5. Энциклопедический словарь юного химика/ Сост. В.А.Крицман, В.В.Станцо.- М.: Педагогика, 1982.- 368 с.

Приложение А

(справочное)

Таблица А.1-Важнейшие природные соединения хрома

Таблица А.2-Свойства оксидов хрома

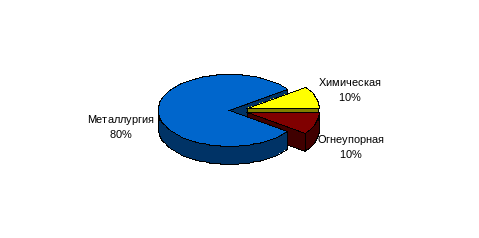

Рисунок А.1- Структура применения хрома по отраслям промышленности

29

Характеристики

Список файлов реферата
