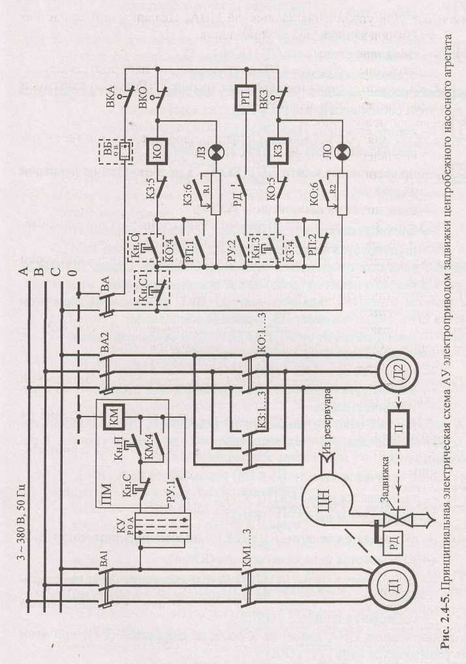

РУ ↓ — размыкается цепь КМ (РУ: 1),
—размыкается цепь РП (РУ:2).
КМ ↓ — отключается от сети (Д1) (KM: 1...3) и останавливается,
—размыкается цепь самопитания (КМ:4).
РП ↓ — размыкается цепь КО (РП:1), параллельная цепи самопитания,
—собирается цепь КЗ (РП:2).
При отключенном ЦНА давление в полости снижается (Р↓), при этом повторно размыкается цепь РП (РД).
КЗ↑ — подключается к сети(Д2) (К3:2...3) и пускается на закрытие задвижки,
—становится на самопитание (К3:4),
-
блокируется цепь КО (КЗ:5),
-
шунтируется часть резистора R1 (КЗ:6).
Задвижка начинает закрываться, при этом собирается цепь ЛЗ (ВКО), она зажигается полным накалом (ярко) на все время закрывания.
При полном закрытии задвижки контакт ВКЗ разомкнётся, при этом разомкнётся цепь КЗ, погаснет ЛО, горевшая вполнакала.
КЗ ↓ — отключается от сети (Д2)(КЗ: 1...3) и останавливается,
-
размыкается цепь самопитания (К3:4),
-
готовится цепь КО (КЗ:5),
-
включается полностью R1 в цепь ЛО, она переходит на горение вполнакала.
ЦНА отключен от сети и остановлен, ЛО «задвижка открыта» погашена, ЛЗ «задвижка закрыта» горит вполнакала. ЦНА в «ждущем режиме».
Ручное управление.
При неисправности РУ или РД, установить КУ — «Р».
«Пуск» насоса от Кн.П., открытие задвижки от Кн.О. Элементы срабатывают по цепям «ручное управление», цепи «автоматическое управление» отключены. Контроль уровня по стеклянному уровнемеру визуально, на местном посту.
Остановка насоса от Кн.С, закрытие задвижки от Кн.З.
Примечание — При наличии связи с пультом оператора открытие и закрытие задвижки производится дистанционно оператором.
При действиях с местного поста вручную, в целях безопасности, отключить ВА2 или ВБ, что исключит ошибочное включение Д2 с пульта оператора. При «неисправности» механизма задвижки схема управления отключается аварийным конечным выключателем ВКА, гаснут ЛО и ЛЗ.
Зашита, блокировка, сигнализация:
-
силовая цепь и цепи Д1, Д2, от токов КЗ и перегрузки (ВА, ВА1 с комбинированными расцепителями);
-
цепи управления Д2, от токов КЗ (ВА2 с максимальным расцепителем);
-
ограничение хода задвижки (ВКО и ВКЗ);
—- взаимная эл. блокировка цепей КО (К3:5) и КЗ (КО:5);
—ЛО «задвижка открыта» горит вполнакала, сигнализация состояния;
—ЛЗ «задвижка закрыта» горит вполнакала, сигнализация состояния. Примечание — Переходный процесс открывания (закрывания) задвижки
сопровождается горением ЛО (ЛЗ) полным накалом (ярко).
Питание цепей.
3 ~ 380 В, 50 Гц — силовая сеть.
1 ~ 220 В, 50 Гц — цепи управления, автоматики, сигнализации.
