SIMOCODE pro - это гибкая, модульная система управления двигателями, которая объединяет в себе все функции, которые необходимы для двигательного фидера. Дополнительно потребуются только устройства коммутации и защиты от коротких замыканий в главной цепи (контакторы, автоматические выключатели, предохранители). SIMOCODE pro заменяет большую часть элементов контура управления и при этом автоматически реализует все необходимые блокировки. Он предоставляет большой объем

рабочих, сервисных и диагностических данных и тем самым делает двигательный фидер более прозрачным. Он полностью интегрирует двигательный фидер через PROFIBUS DP в общую систему автоматизации.

SIMOCODE pro регистрирует и контролирует токи всех трех фаз. Благодаря обработке суммы токов трех фаз создается возможность контроля возникновением тока утечки или замыкания на землю.

Автономный режим

SIMOCODE pro C и pro V защищают и управляют двигательным фидером независимо от системы автоматизации. Даже при отказе автоматики (ПЛК) или при нарушении связи двигательный фидер остается полностью защищенным и управляемым. SIMOCODE pro может использоваться без шины PROFIBUS DP, которую при необходимости, естественно, нетрудно подключить.

Типовые конфигурации

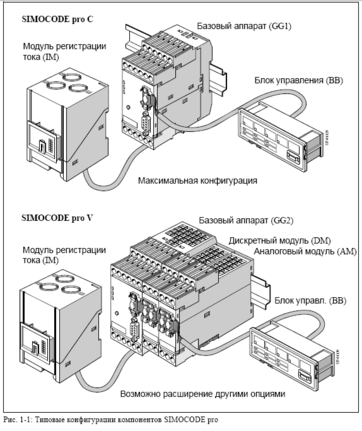

Приводимая схема иллюстрирует типовые конфигурации компонентов SIMOCODE pro C и SIMOCODE pro V:

Расчетная часть

Оценка погрешности каналов измерения напряжения и тока.

По заданию погрешность измерения по этим каналам =1%. Погрешность выбранных датчиков тока и напряжения (трансформаторов тока и напряжения по классу точности 0,5)

_Д0,5% При этом _ДКАЦП.

Если выбран быстродействующий АЦП, то устройство выборки-хранения можно не использовать. Поэтому принимаем

_УВХ=0%. Зададимся _К=0,2% и _АЦП=0,4%.

При этом суммарная среднеквадратическая погрешность оценивается выражением

=(²_Д+²_К+²_АЦП)^1/2=(0,5²+0,2²+0,4²)^1/2=0,67%.

В суммарной погрешности не учитывается погрешность преобразования аналоговым каналом: составными частями универсального измерительного преобразователя. Если выбрать погрешность УИП

_УИП()=1-0,67=0,33%,

то измерительный канал будет соответствовать требованию "Задания" по точности измерения.

Необходимая разрядность АЦП определится выражением

mint[log₂(1/ 0,004)]

или m8.

При этом погрешности

_АЦП0,39%, =0,665%.

Оценка погрешности каналов измерения температуры.

Цифровой датчик для измерения температуры воздуха DS18S20 (со встроенным АЦП и однопроводным интерфейсом), время преобразования которого составляет 750 мс, обеспечивает точность измерения ±0,5ºС при представлении сигнала в цифровом коде. Т.е. уже на выходе встроенного АЦП. По заданию требуется точность измерения температуры 1ºС.

Применяемая термопара для измерения температуры масла обеспечивает точность измерения 1ºС во всем диапазоне температур. Для повышения помехоустойчивости и компенсации температуры холодного спая применен специальный интерфейс для термопар MAX6675, обеспечивающий разрешающую способность 0,25⁰С при совместном использовании с применяемой Т-термопарой. Выходной сигнал – последовательный цифровой код, передача данных может производиться с частотой 4,3 МГц. По заданию требуется точность измерения температуры 1ºС. Т.о. видно, что на выходе 12-разрядного АЦП микросхемы точность в 4 раза выше.

Оценка погрешности измерения частоты

Государственным стандартом установлены нормы на стабильность частоты напряжения в промышленной сети по каждой фазе 501 Гц. Для того чтобы корректно получать оценки частоты измерительным прибором, необходимо обеспечить погрешность ниже, чем порог нестабильности частоты. Максимальная относительная нестабильность частоты составляет

1/50=0,002=0,2%.

Один из способов измерения частоты – это применения метода дискретного счета. При косвенном методе измерения частоты погрешность измерения определяется выражением

_f=1/m,

где m – число счетных импульсов, попавших в интервал наблюдения. В этом случае счетные импульсы формируются в измерительном устройстве, а измеряемый временной интервал (интервал наблюдения) равен периоду синусоидального измеряемого сигнала. Частота обратно пропорциональна периоду

f_сети=1/T_сети.

В микропроцессорной системе метод дискретного счета реализуем двумя способами. Первый заключается в реализации классического алгоритма дискретной цифровой и аналоговой техники. При этом необходимо использовать набор функциональных блоков (например, блок определения одинакового знака производной сигнала, блок формирования временных ворот, схемы совпадения), преобразующих исходный (измеряемый сигнал) в последовательность временных интервалов, а затем, используя вход таймера микроконтроллера, можно с достаточно высокой точностью вычислить значение частоты сигнала. Таким образом, данный метод предполагает наличие дополнительных узлов в схеме АСК ТП.

Другой метод измерения частоты (периода) – чисто программный способ. Если число выборок сигнала напряжения достаточно велико, то не составляет труда с требуемой точностью реализовать тот же метод дискретного счета программным способом. Погрешность в данном случае будет определяться частотой дискретизации процесса, которая является аналогом частоты следования счетных импульсов в методе дискретного счета. При использовании данного метода измерения частоты появляется возможность получения оценки дополнительных характеристик процесса – коэффициент нелинейный искажений, контроль сдвига фаз по каналам, текущее определение мгновенных значений напряжения.

Оценим соотношение возможной величины погрешности измерения частоты и частоты дискретизации. Например, при m=10 погрешность составит _f=0,1=10%, при m=100 - _f=1%, при m=1000 - _f=0,1%.

Реализация программного метода измерения частоты прямо зависит от технических характеристик измерительной системы, временных соотношений работы всех составляющих системы. Точность вычисления может быть существенно повышена за счет применения методов математической обработки полученных данных (например, метода интерполяции).

Список литературы

1. Справочник инженера по АСУТП. Проектирование и разработка. Ю. Н. Федоров. Инфра-Инженерия, 2008 г.

2. Современные датчики. Фрайден Дж. Техносфера, 2006 г.

3. Инжиниринг электроприводов и систем автоматизации. Новиков В.А., Чернигов Л.М. Академия, 2006 г.

4. Электронные элементы устройств автоматического управления. Схемы, расчет, справочные данные. Академкнига, 2006 г.

5. SIMOCODE pro. РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ, ВВОДУ В ЭКСПЛУАТАЦИЮ, РЕМОНТУ И ОБСЛУЖИВАНИЮ. Издание 10/2005.
