Чтобы оценить преимущества данного предлагаемого типа регуляторов, рассмотрим подробнее область применения, основные характеристики, принцип работы регуляторов давления газа типа РДУ-Т.
Регулятор давления газа «РДУ-Т». Область применения, основные характеристики, принцип работы
Регуляторы давления газа типа РДУ-Т предназначены для снижения и автоматического поддержания давления газа «после себя» на заданном значении.
Регуляторы давления газа типа РДУ-Т применяются на объектах магистральных газопроводов (газораспределительных станциях, компрессионных станциях и др.)
Регуляторы одноканальные, статические, выполнены в климатическом исполнении «V» категории 1 по ГОСТ 15150-69.
1 - Исполнительный механизм
2 - Теплогенератор (ТГ),
3,4 - Трубопроводы подачи газа в ТГ (Ду 10)
5 - Запорная арматура,
6 - Трубопроводы сброса газа из ТГ (Ду 16) 1 - Крышка
2 – Теплогенератор
3 - Узел седла

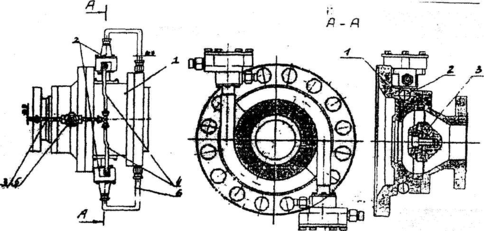

Рисунок 3. Схема регулятора РДУ-Т
Отличительные особенности РДУ-Т:
- повышение надежности работы за счет исключения примерзания подвижных
частей (затвора) к уплотнителям,
- исключение подогрева входного газа в зимний период.
Принцип работы вмонтированного теплогенератора.
Теплогенератор (поз.2) рис. 3, разрез А-А монтируется в районе узла уплотнителя затвора исполнительного устройства регулятора на крышке (поз. 1).
Тепло выделяется за счет создания в теплорегуляторе процесса вихревого энергоразделения. Ввод газа в теплогенератор осуществляется по трубопроводу, соединяющему теплогенератор с магистралью высокого давления (или соответствующей полостью регулятора давления), снабженной запорной аппаратурой (рис.4) и контрольно-измерительными приборами. Сброс газа, расширенного до давления 1,1 * Рвых. осуществляется в камеру низкого давления регулятора или газопровод низкого давления.

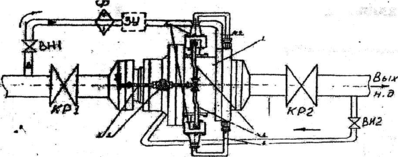

Рис.4 .Схема монтажа регулятора РДУ-Т
1 - Исполнительный механизм КР1..2-Кран
2 - Теплогенератор (ТГ), ВН1,2 – вентиль;
3,4 - Трубопроводы подачи газа в ТГ (Ду 10) Ф - Фильтр
5 - Запорная арматура, ЗУ - Задающее устройство
6 - Трубопроводы сброса газа из ТГ (Ду 16)
Теплогенераторы могут работать как постоянно - в режиме автоматического управления, так и эпизодически - в ручном режиме управления для отогрева примерзшего затвора.
Основные характеристики предлагаемых регуляторов типа РДУ-Т
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | МОДИФИКАЦИЯ | ||||
| РДУ-Т100/50 | РДУ-Т100/80 | РДУ-Т100/100 | РДУ-Т63/100 | ||
| Диаметр условного прохода, мм | 50 | 80 | 100 | 100 | |
| Максимальное входное давление, МПа (кгс/см2) | 10,0(100) | 10,0(100) | 6,3(63) | ||
| Рабочая среда | Природный газ | ||||
| Верхний предел настройки, МПа (кгс/см2) | 1,6(16) | ||||
| Нижний предел настройки, МПа (кгс/см2) | 0,15(1,5) | ||||
| Тип присоединения к трубопроводу | Фланцевый по ГОСТ 12821-80 исполнения 3 | ||||
| Установочное положение на трубопроводе | горизонтальное * | ||||
| Допустимые колебания выходного давления | ± 5% номинального значения при колебаниях входного давления ±25% | ||||
| Габаритные и присоединительные размеры (мм): | |||||
| — ширина | 415 | 530 | 650 | 610 | |
| — высота | 530 | 555. | 640 | 620 | |
| — строительная длина | 320 | 400 | 490 | 490 | |
| Масса (кг) | 96 | 141 | 189 | 185 | |
Технико-экономическое сравнение применения разных методов для решения задачи по недопущению и ликвидации гидратообразования (обмерзания) в процессе редуцирования на ГРС
Таблица 3.
Цены на оборудование и применяемые вещества
| Оборудование | Регулятор РДУ-Т-100/100 | Регулятор РД-100-64 | Саморегулирующая электрическая нагревательная лента 60ФСС2-СФ | Подогреватель газа ПГА200 | Система впрыска метанола | |
| Стоимость | 212,40 т. руб. | 115,042 т. руб. | 826 руб./м | 1250 т. руб. | Метанольная установка с расходным бачком 2 м3 | 200 т.р. |
| 1м3 метанола (3-5м3 в сезон) | 4850р | |||||
I-вариант: применение прямого регулятора РД-100-64 и подогревателя входного газа
С=115,042+1250=1365,042 т.р.
II-вариант: применение прямого регулятора РД-100-64 и метанольной установки с учетом расхода метанола на 5 лет службы регулятора
С=115,042+200+3*4,850*5=387,8 т.р.
при данном варианте надо учитывать, что метанол является сильным ядом, и требуются дополнительные затраты на средства защиты для работающих с данным веществом.
III-вариант: применение прямого регулятора РД-100-64 и саморегулирующей электрической нагревательной ленты
Данный вариант может показаться экономически выгодным, но на самом деле практика показала, что при отрицательных температурах способ местного обогрева не эффективен, кроме того требуется источник электроэнергии.
Вывод: из сравнения стоимости применяемого оборудования видно, что применение регулятора типа РДУ-Т дает экономию затрачиваемых средств. Кроме того, вмонтированные теплогенераторы работают без постороннего источника энергии, они могут работать как постоянно - в режиме автоматического управления, так и эпизодически - в ручном режиме управления для отогрева.
Заключение
Расширяющийся рынок трубопроводной арматуры в стране при существующей масштабности газораспределительных систем дает возможность выбора более качественного оборудования нового поколения, которое разрабатывается и внедряется к выпуску, решая существующие проблемы при эксплуатации газорегулирующих систем.
Внедрение новых разработок в существующие газорегулирующие системы при видимом экономическом эффекте дают повышение надежности системы в целом, возможности автоматизации отдельных процессов, упрощение в обслуживании и повышение безопасности при эксплуатации.
Использованная литература
-
Данилов А.А. Автоматизированные газораспределительные станции: Справочник.-СПб.:ХИМИЗДАТ,2004;
-
Справочник работника магистрального газопровода.Изд.2-е, доп. и переаб. Под ред. С.Ф.Бармина.Л., « Недра»,1974;
-
Газоснабжение: Учеб.для вузов – 4-еизд., переаб. и доп.-М.:Стройиздат,1989;
-
Международный журнал «Трубопроводная арматура и оборудование», №1(34), 2008.
